Описание

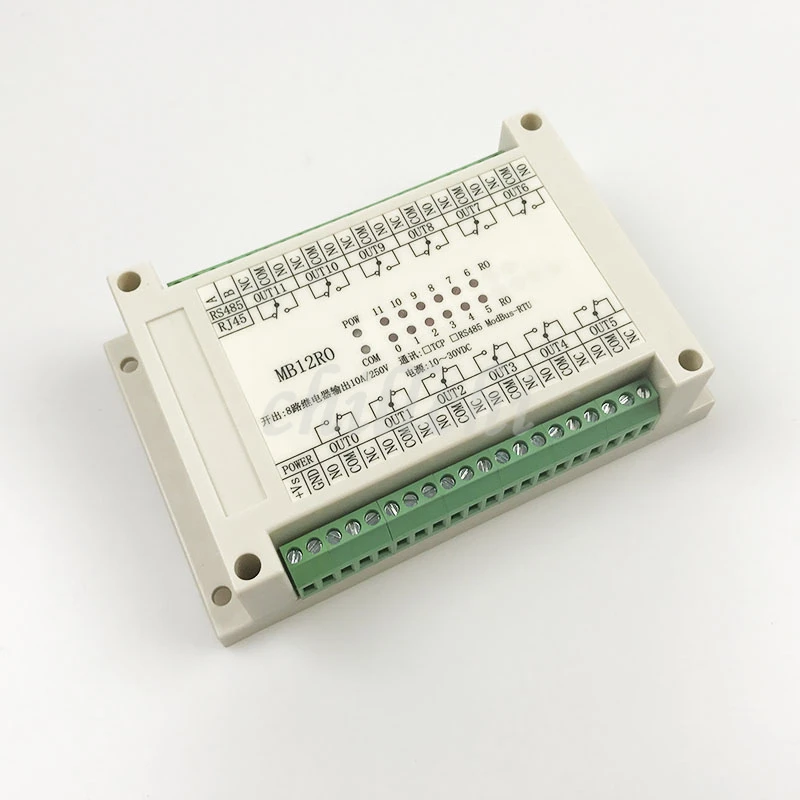

MB12RO 12 способ модуль релейного выхода, реле, можно управлять светодиодный через MODBUS автобус, светодиодный индикатор состояния, релейный выход интерфейс управления удобно; Изоляция RS485, используя Modbus-RTU, прямой покрой и PLC сплиттер DCS и внутреннее различное программное обеспечение конфигурации.
Первая главаИнформация о продукте
A.Краткая информация
MB12RO 12Дорожный модуль релейного выхода, реле можно контролировать через автобус MODBUS, интерфейс управления для изоляции RS485, использование Modbus-RTU связи, непосредственно с PLC, DCS, и различное программное обеспечение внутренней конфигурации и т. д.
Выход реле, источник питания и электрические сигналы связи RS485 изолированы друг от друга, что может эффективно удерживать все виды режимов и помех общего режима, и обеспечить надежность модуля.
Две.Характеристика
ОдинИспользование протокола Modbus-RTU.
2.Релейный выход, источник питания, RS485 связи электрические сигналы изолированы друг от друга.
ТриRS485Выходной сигнал связи защищен от перенапряжения и перегрузки по току.
4.Мощность защита от обратной полярности.
Три.Технический индекс
| Проект | Параметр |
| Выходной сигнал | 1Выходной канал: 12 нормально открытый релейный выход 2Грузоподъемность: резистивная нагрузка 250 V/10A Индуктивная нагрузка 250 V/3A ПятьКатушка реле и контактное напряжение изоляции: 1500 В |
| Связь выход | 1Связь протокол: MODBUS-RTU 2Тип интерфейса: Изолированная связь RS485, выход интерфейса с помощью перенапряжения и защиты от перегрузки по току 3Скорость передачи: 1200BPS, 2400bps., 4800bps, 9600bps, 19200bps 38400bps57600bps, 115200bps. 4Контрольный бит: Нет проверки паритета, проверка паритета 5. Настройка: адрес модуля, скорость передачи данных, бит четности настроен программным обеспечением 6Расстояние связи: 9600bps 1200 метров СемьИзолированное напряжение: 1500 В |
| Размер модуля | Размер раздельного модуля: 145 мм * 90 мм * 40 мм |
| Установка метод | Стандартный DIN направляющий выступ с установкой рейки |
| Рабочая среда | Температура:-10 ~ + 55 Температура Влажность: 35 ~ 85% (не роса) |
| Рабочее Электропитание | 1Напряжение питания: 10 В ~ 30 в широкий диапазон источника питания, с защитой полярности источника питания 2Потребляемая мощность: менее 5 Вт |
Четыре.Внешний вид изделия
Пять.Внешняя проводка схема
1.Релейный выход метод
2.Связь и подключение к источнику питания
Шесть.Модуль индикаторной лампы и функции переключателя Спецификация
1.POW/комплект;Модуль индикация рабочего состояния
A.Зеленый свет: модуль работает в рабочем состоянии. B. красный свет: модуль настроен для записи параметров, нужно повторно включить.
2.TXD/RXD:Связь индикация состояния
A.Зеленый свет мигает: связь получает данные B. красный свет мигает: модуль отправляет данные
C.Зеленый свет всегда включен: данные + и данные-на линии связи RS485 линия подключена к обратному или соединение повреждено.
ТриМодуль правый переключатель сброса
1)Когда параметры связи (адрес модуля, скорость передачи данных, бит паритета) не знаете или параметры связи неправильной спецификации, и не может установить связь с контактным модулем, решение состоит в том, чтобы сбросить параметры связи; мы используем зажим, чтобы удерживать переключатель сброса не открывается, через 5 секунд после [POW/SET] Модуль красных индикаторов, отпустите переключатель сброса, связь параметры были сброшены, пока модуль питания после перезапуска, параметры связи модуля были сброшены.
2)Параметры связи после сброса: Адрес: 1, скорость передачи: 9600bps, паритет: нет.
Семь.Принцип блок-схема
Восемь.MODBUSЗарегистрировать Описание
1.Модуль поддерживает код функции MODBUS
| Код | Определение | Операция |
| 0x01 H | Прочитайте более одного катушки | Прочитайте значения одного или нескольких катушек |
| 0x03 H | Прочтите более одного регистратора | Ознакомьтесь с одним или несколькими значениями регистра. |
| 0x05 H | Написать катушки регистр | Напишем стоимость катушки регистр |
| 0x06 H | Запись одного регистратора | Напишите данные для хранения |
| 0x0FH | Напишите один или несколько катушек | Напишите один или несколько значений катушки |
| 0x10 H | Напишите более одного регистратора | Напишите одну или несколько данных для хранения записей |
2.Зарегистрировать определение Описание
1)Катушка регистр0x01 H,0x05 H,0x0FH)
| Адрес | Параметр | Прочитать/Пишите | Минимальная величина | Максимальное значение | Объяснить |
| 00001 | RO0 | Чтения и записи | 1 | Релейный выход0 | |
| 00002 | RO1 | Чтения и записи | 1 | Релейный выход1 | |
| 00003 | RO2 | Чтения и записи | 1 | Релейный выход2 | |
| 00004 | RO3 | Чтения и записи | 1 | Релейный выход3 | |
| 00005 | RO4 | Чтения и записи | 1 | Релейный выход4 | |
| 00006 | RO5 | Чтения и записи | 1 | Релейный выход5 | |
| 00007 | RO6 | Чтения и записи | 1 | Релейный выход6 | |
| 00008 | RO7 | Чтения и записи | 1 | Релейный выход7 | |
| 00009 | RO8 | Чтения и записи | 1 | Релейный выход8 | |
| 00010 | RO9 | Чтения и записи | 1 | Релейный выход9 | |
| 00011 | RO10 | Чтения и записи | 1 | Релейный выход10 | |
| 00012 | RO11 | Чтения и записи | 1 | Релейный выход11 |
2)Держите регистр0x03 H,0x06 H,0x10 H)
| Адрес | Параметр | Прочитать/Пишите | Минимальная величина | Максимальное значение | Объяснить |
| 40065 | Тип оборудования | Только для чтения | 256 | 2(MB8ROМодуль) | |
| 40066 | Состояния оборудования | Только для чтения | 0x0101 | Bit4Кнопка сброса stBit0Module сбросить запросить флаг | |
| 4006 |
Характеристики
- Номер модели
- MB12RO
- type of output
- 12 normally open relay output 250V/10A
- Communication type
- RS485 MODBUS-RTU
- Characteristic
- Relay, RS485 communication, the main power of mutual isolation
- Technology
- Industrial patch design
- Unit Type
- piece
- Package Weight
- 0.39kg (0.86lb.)
- Package Size
- 12cm x 12cm x 12cm (4.72in x 4.72in x 4.72in)
