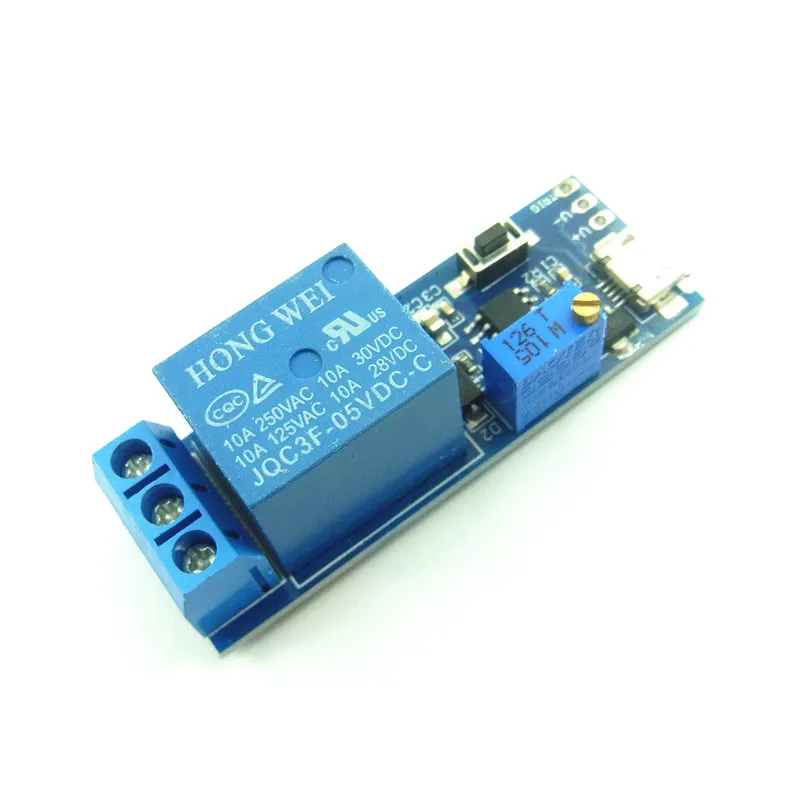

Переключатель задержки 5 V-30 V реле задержки запуска модуль

Модульная характеристики:

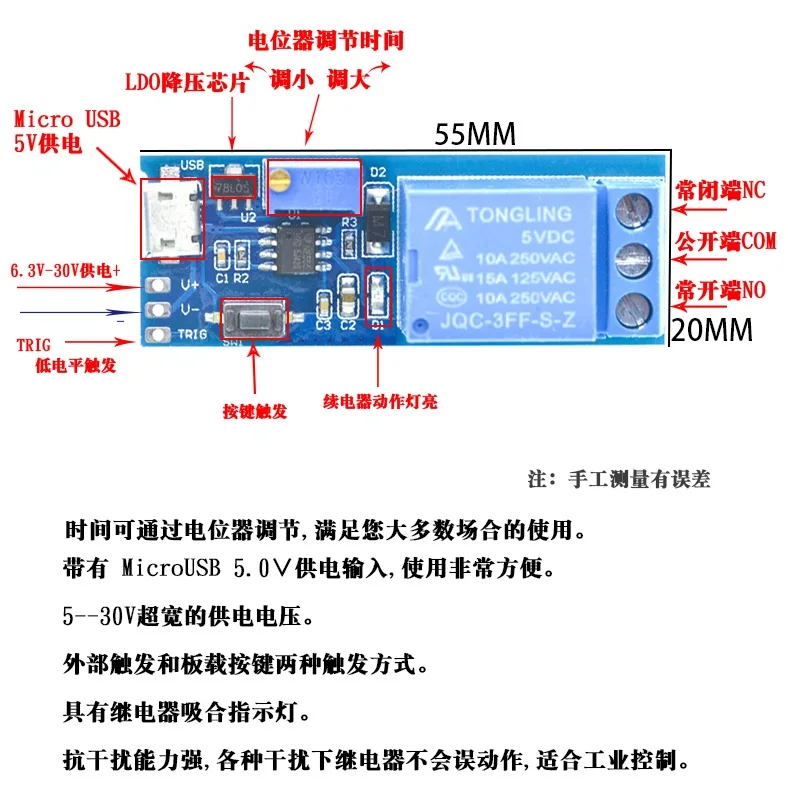

1. Рабочее напряжение: Широкий диапазон напряжения от 5 до 30 В, MicroUSB и сварочные терминалы являются двумя интерфейсами питания

2. режим работы: после подачи питания в модуль, выходной конец модуля находится в состоянии нормально открытого (нет) и отключен от общего конца (COM), и нормально закрытый (NC) и общий конец (COM) действия.

Внешний контакт dawn (TRIG) с низким импульсным сигналом, или мгновенные кнопки триггера касания, реле и поглощение, рабочий свет горит, в этот момент реле выходит Статус: обычно открытый (нет) с проводимостью (COM), нормально закрытый (NC) с широкой (COM) отсоедините, через 0-24 секунды (это время можно отрегулировать в соответствии с вашим запросом) Реле часов после отключения, реле перед возвратом для запуска состояния.

3. время можно отрегулировать потенциометром, а по умолчанию 0-24 секунды. если требуется больше времени, большой конденсатор (C2) или потенциометр можно заменить самостоятельно. формула времени задержки: T = 1.1rc.например: конденсатор 22 мкФ F резистор 1 M T = 1,1*0,000022*1000000 = 24,2 секунд.

4. С релейным индикатором всасывания.

5. Модуль может управлять нагрузками ниже 10A 250VAC (ac) и 10A 30VDC (dc).

6. Реле защиты.

7. конец сигнала модуля разработан с импульсным и фильтрующим контуром, который имеет сильную способность анти-помех и подходит для промышленного управления. многие производители добавили оптопара для изоляции, но модуль не изолирован от триггерного сигнала, поэтому он не может играть роль анти-помех. после проверки Обнаружено, что только путем улучшения стабильности триггерного конца можно достичь анти-помех. Независимо от электромагнитных помех этого модуля или момента, когда модуль включен или выключен, реле не будет производить неправильную работу.

8. Размер: 5,4*1,9*1,8 см (длина * ширина * высота)

9. Вес: 16 г

Подходящие случаи:

1. Противоугонная сигнализация с задержкой, Acousto-optic выключатель света для строительства и т. Д.

2. Задержка подключения бортовое оборудование, предотвращающее чрезмерный электрический ток от сжигания бортовое оборудование.

3. Случаи, требующие последовательного запуска, предотвращают несколько устройств от сжигания электрических приборов одновременно с чрезмерным пусковым током.
