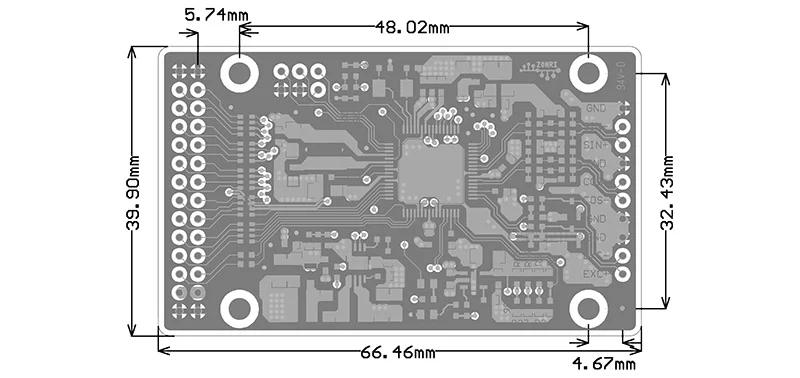

PGA411-Q1/12 бит преобразователь/энкодер/RDC модуль сбора угловой скорости

Полное применение поворотного трансформатора (энкодера)

Поддержка 12 бит/10 бит точность на Электрический угол.

Схема применения роторного трансформатора с высокой интеграцией, контролируемым напряжением и частотой возбуждения, гибкой адаптацией к различным датчикам.

Угол выхода и скорость выхода поддерживаются. Данные можно считывать через параллельный интерфейс или последовательный интерфейс SPI.

Проверка CRC передачи данных.

Широкий источник питания 3,3-8 в (обычный рабочий ток при 5 В составляет 265 мА).

Сообщите, процедур.

Вопрос: Можно ли одновременно выводить данные о скорости и угле?

A: данные о скорости и угле могут быть прочитаны через SPI, VA0/VA1 может быть выбран через перемычку сопротивления патч, таким образом, параллельный интерфейс может выводить только угол или скорость, кроме того, угол может считываться через параллельный порт, а скорость может считываться через интерфейс SPI.

Https://pan.baidu.com/s/1M1_-FJ-MB9P_BOORihFz2A

Добыча Код: n9dq

Pga411-q1 RDC модуль ---- -- X 1

2,54 2X15 ряда игл -----x 1

2,54 2X3 ряд стежка ---- X 1

2,54 1X10 Ряд стежков ---- x 1
