Philips DSA контроллер CD7 CDT612 CDT713 CDM12.1 VAM1202

DSA компакт-дисков контроллер может управлять Philips движений, основанные на DSA интерфейс, как, например, VCD движение CDT612, CDT713 и полные серии CDPRO и т. д.

1. Реализовать полнофункциональный воспроизведение CD; Core servo код предоставленной Philips оригинальные, фабричные, по цене производителя, используется для того, чтобы обеспечить надежность и стабильность работы системы.

2,2X16 ЖК-дисплей дисплей с синим фоном и белыми словами, 4 режимы отображения время работы в режиме воспроизведения: один проигрывания во время езды, с переключением между дальним и оставшееся время, полный диск проигрывания во время езды и полный диск оставшееся время.

3, с philips компакт-дисков оригинального пульта дистанционного управления.

4, поддержка лоток и пуш-ап два способа загрузки диска механизм.

5. I2S формат аудио-выхода не является обязательным:

Philips I2S, 1FS/4FS

Fs SONY16 1 fs/4

Fs SONY18 1 fs/4

Функция подбор конфигурации Описание выглядит следующим образом:

J9-1: разомкнутой цепи находится внутри и вне склада режим и защита от короткого замыкания в пуш-ап режим

J9-2: разомкнутой цепи находится в philips I2S формат, и защита от короткого замыкания в SONY формат

J9-3: открытая отбора проб за 1 раз, Короткие выборки в 4 раза

J9-4: SONY формат полезные, открытые для 16-bit data, короткий для 18-bit data

Соединение между контроллером и серво-это объяснить следующим образом:

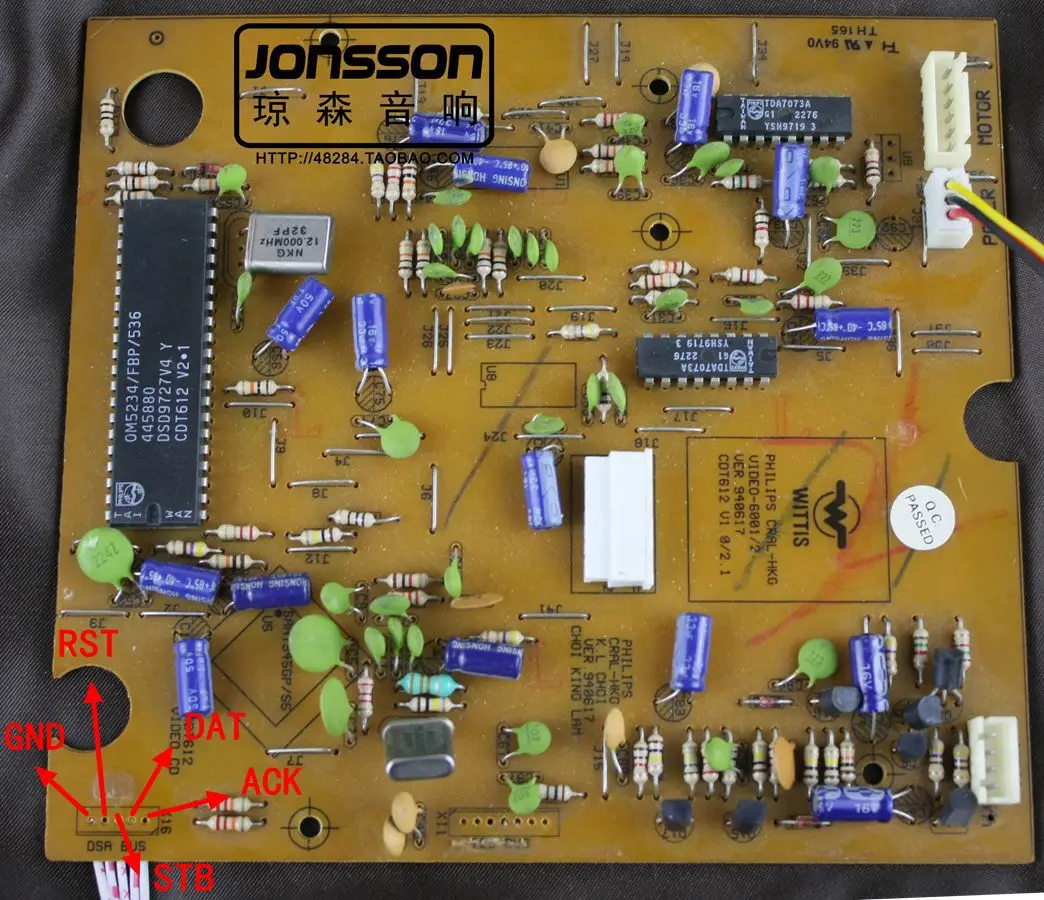

Как показано в левом нижнем углу, DSA интерфейсы, DSA плата сервопривода в основном фиксированная, таким образом, до тех пор, пока GND стопы определяется, как подключить может быть установлена, и DSA порт движения и DSA порта платы управления может быть подключен один за другим

В некоторых случаях для ТВ-приставки и RST обмениваются
