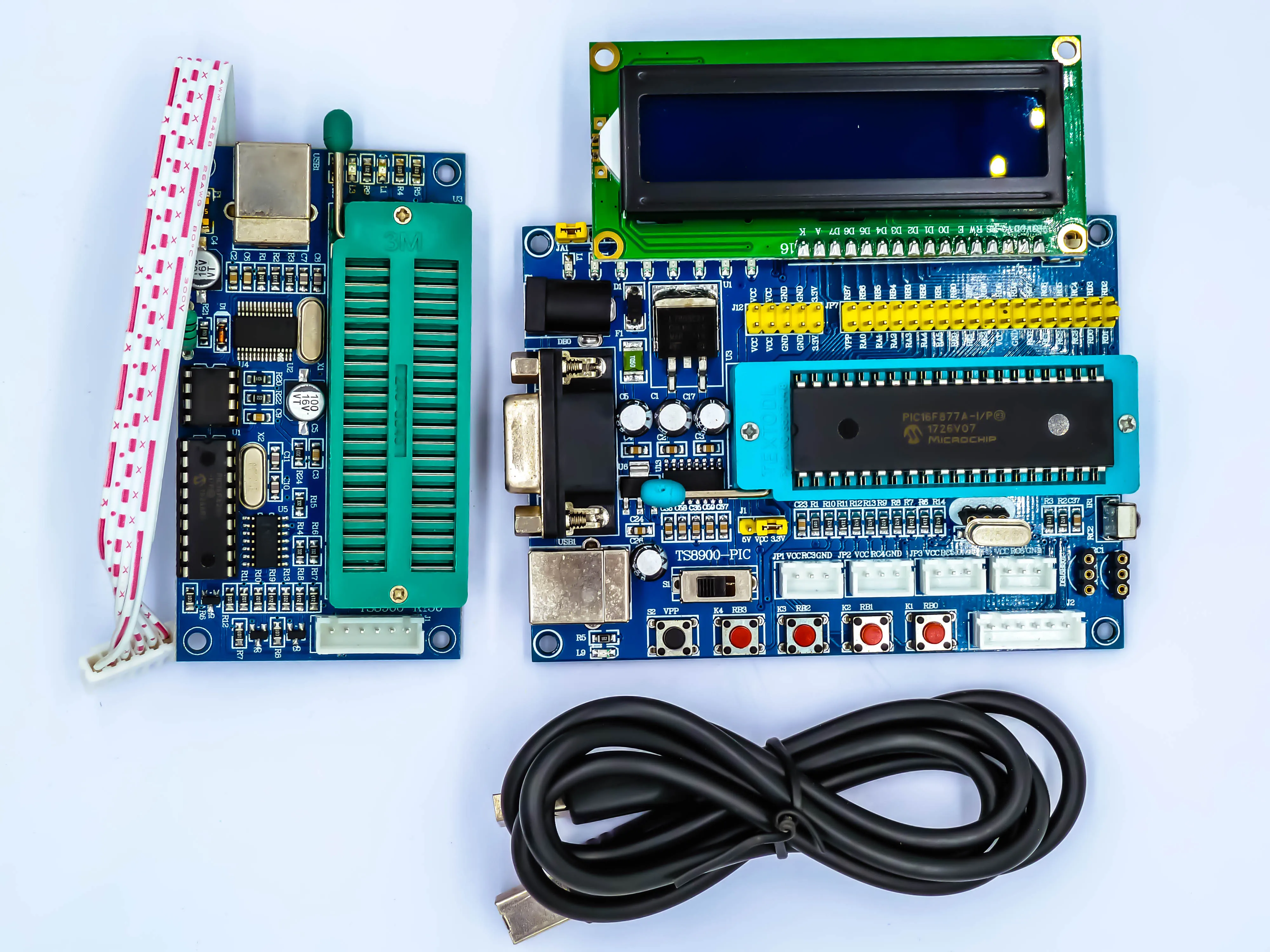

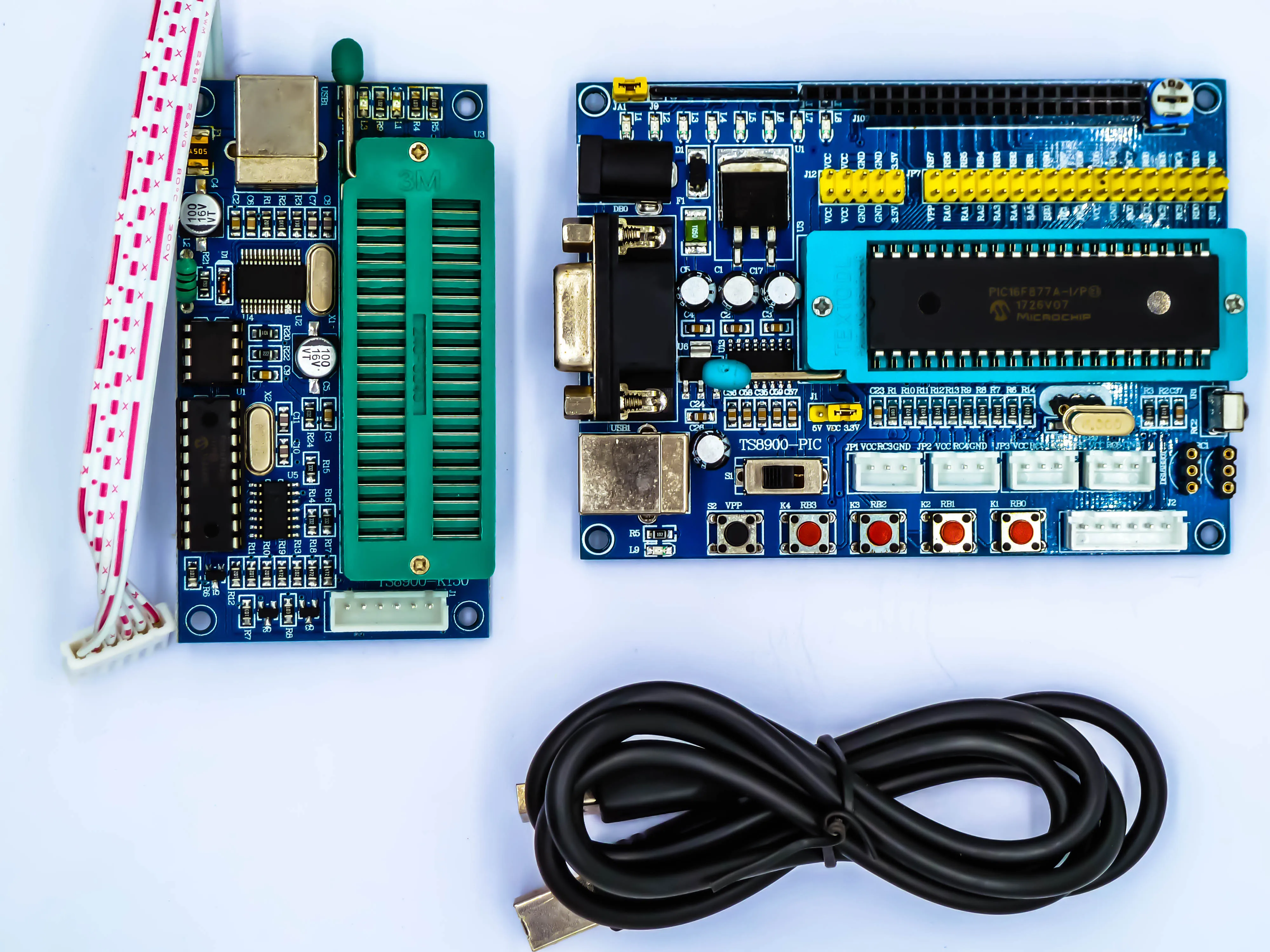

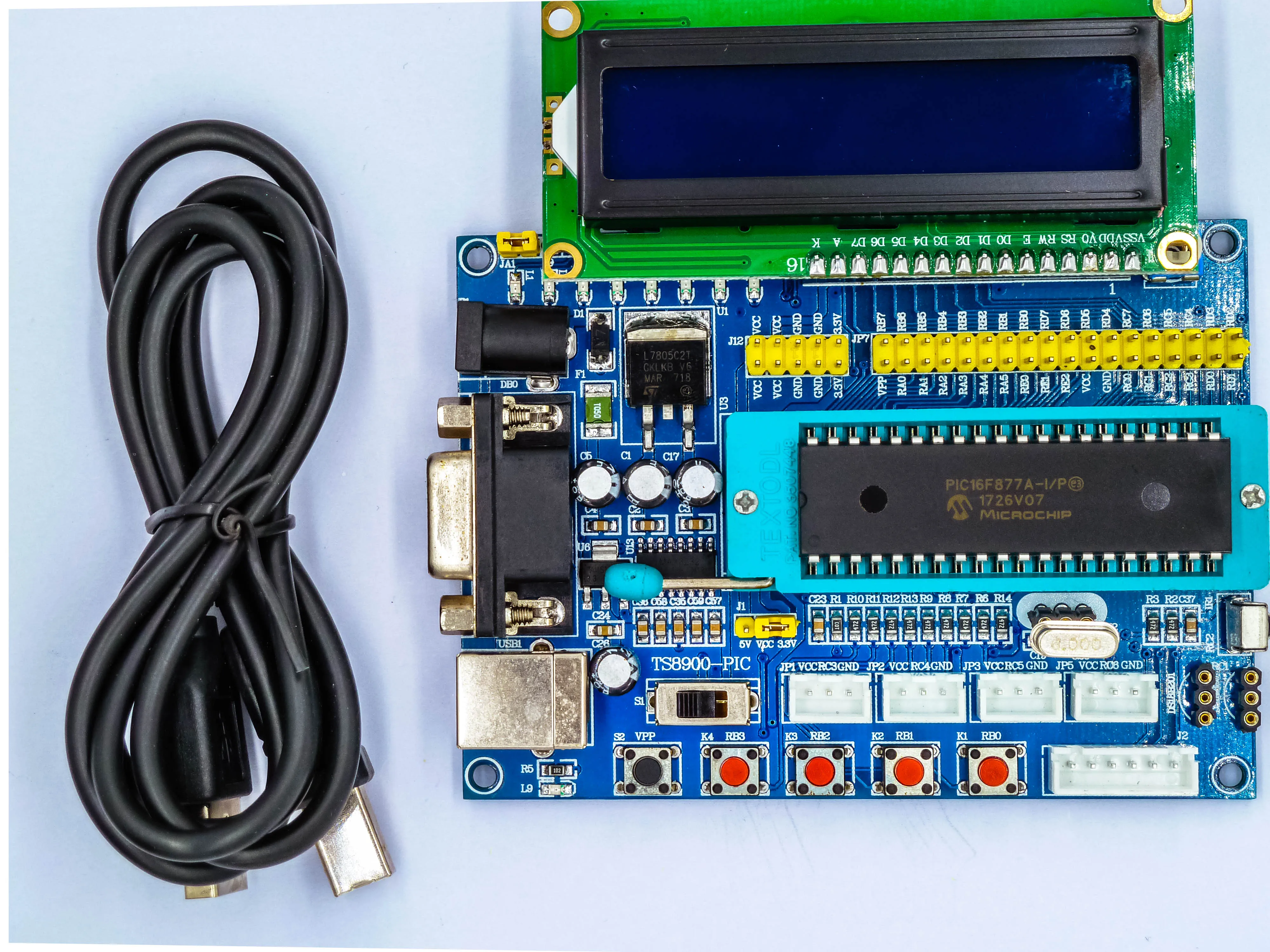

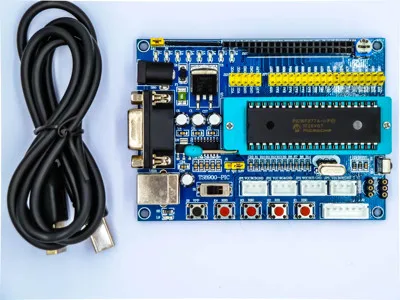

PIC Системная плата/PIC16F877A макетная плата PIC микроконтроллер Экспериментальная плата с исходным кодом схема

Описание продукта:

Этот продукт является очень экономичной макетной платой микроконтроллера PIC, которая использует USB и внешний источник питания 12 В постоянного тока, обеспечивает интерфейс загрузки ICSP и отладки, использует онлайн-отладчик PIC (PICKit2 и ICD2, и т. Д.), или программатор (K149 и K150 и т. Д.), удобная отладка и загрузка программы. Полностью независимый дизайн порта IO, совместимый с различными типами MCUs в различных пакетах серии DIP. Макетная плата PIC877A имеет богатство бортовых средств, которые вынимают внутренние ресурсы микроконтроллера PIC и могут быть полностью использованы для обучения. Свободный дизайн периферийных схем и MCUs может быть использован потребителями для осуществления различных экспериментов. С помощью обучающего приложения макетной платы PIC877A и ссылки на схемы и процедуры, прикрепленные к макетной плате, каждый режим был проговаривается в деталях, от простого к сложному и глубоким. Использование rs может легко и удобно понять использование внутренних ресурсов PIC и разработки программного обеспечения системы

Минимальная системная плата PIC16F877A макетная плата

1 ● может питаться от внешнего источника питания 12 В; он также может питаться от USB;

2 ● чип MAX3232 на плате, который используется для последовательного коммуникационного эксперимента;

3 напряжения 5 В и 3,3 В доступны на плате;

4 ● 8-битный Бег эксперимент воды;

5 с ЖК-интерфейсом 12864;

6 с ЖК-интерфейсом 1602;

7 с двумя интерфейсами датчика температуры DS18B20;

8 с интегрированной инфракрасной приемной головкой, используется для экспериментов с дистанционным управлением;

9 ● оставьте порт загрузки ISP;

10 ● 6 м кристалл на плате;

11 ● все порты ввода-вывода ЦП и источника питания VCC, 3,3 В, GND внешне высвечиваются, чтобы облегчить различные функциональные эксперименты;

9 ● с 4 автономными клавишами, вы можете сделать прерывание и ключевые эксперименты;

10 ● плата имеет цепь сброса, которую можно сбросить вручную;
