Описание

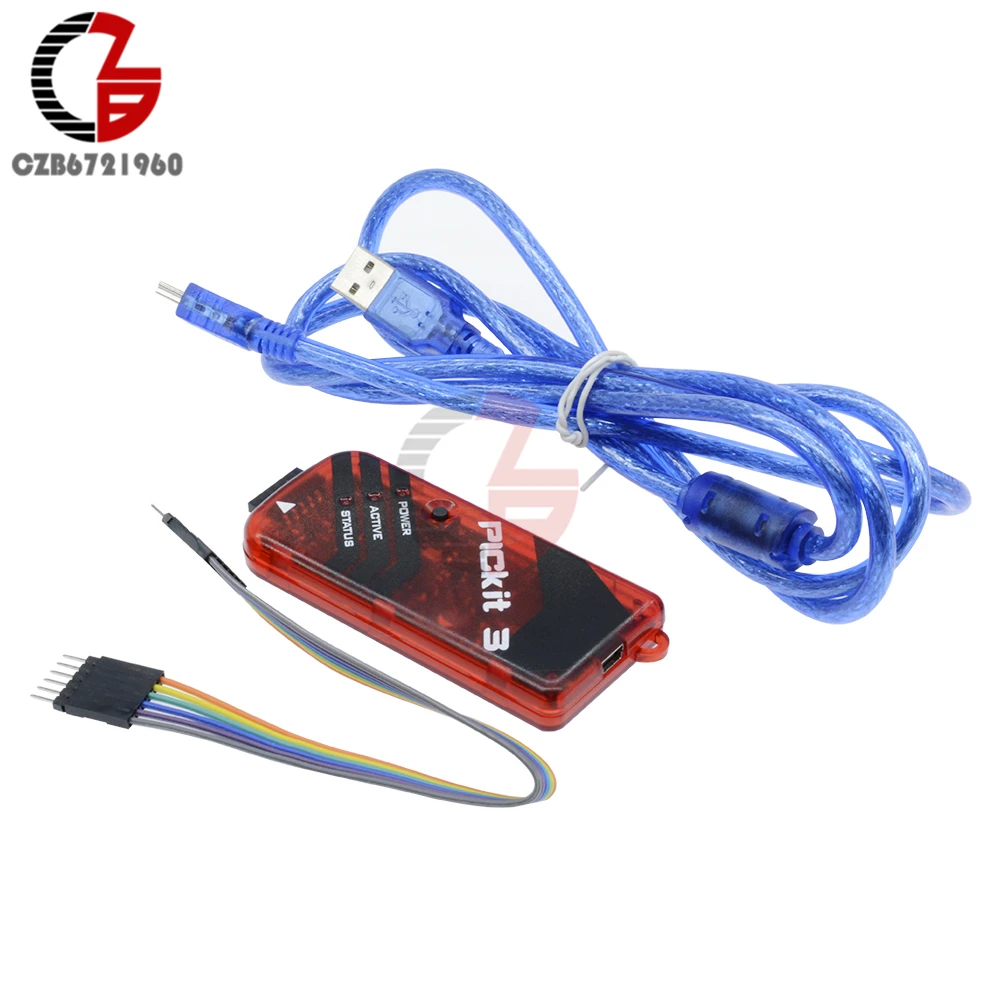

PICkit3 PIC KIT3 отладчик программист Эмулятор PIC контроллер макетная плата

Особенности:

Полная поддержка USB с использованием стандартных драйверов Windows
В режиме реального времени выполнения
Процессоры работают на максимальных скоростях
Совместимость с MPLAB IDE (Бесплатная копия включена)
Встроенный монитор перенапряжения/короткого замыкания
Обновление прошивки с ПК/веб-загрузки
Полностью герметичный
Поддержка низкого напряжения до 5 вольт (диапазон от 1,8 в до 5,0 в)
Диагностические светодиоды (питание, активный, статус)
Программа чтения/записи и память данных микроконтроллера
Удаление всех типов памяти (EEPROM, ID, конфигурация и программа) с проверкой
Замораживание периферийных устройств в месте останова
Программирование до 512 K байт флэш-памяти с программатором
Основные отладчик Системы
Система отладчика может быть настроена на использование стандартной связи ICSP для программирования и функций отладки.
Внимание: не меняйте аппаратные соединения во время работы PICkit3 или target.
Поддерживаемые устройства
См. MPLAB IDE v8.76, поддерживаются следующие устройства:
PIC10F
PIC12F
PIC16F
PIC18F
PIC24F
DsPIC30
DsPIC39
DsPIC33
DsPIC32
Серия 11 последовательных устройств EEPROM
11LC/AA010, 11LC/AA020, 11LC/AA040, 11LC/AA080, 11LC/AA160
24 серийные устройства EEPROM
24LC/AA/C00, 24LC/AA01B, 02B, 04B, 08B, 24LC/AA16B, 32A, 24LC/AA/FC64, 128, 256, 512, 24LC/AA/FC1025
Серия 25 последовательных устройств EEPROM
25LC/AA010A, 020A, 040A, 25LC/AA080A, 080B, 160A, 160B, 25LC/AA320A, 640A, 25LC/AA128, 256, 512, 1024
Серия 93 устройства EEPROM
25LC/AA/C46A, 46B, 46C, 25LC/AA/C56A, 56B, 56C, 25LC/AA/C66A, 66B, 66C, 25LC/AA/C47A, 76B, 76C
, 25LC/AA/C48A, 86B, 86C
MCP250xx может устройства
MCP25020, 25025, MCP25050, 25055
PICkit3 статус светодиодов
Светодиоды состояния показывают статус PICkit3.
Питание (зеленый)-питание осуществляется на PICkit3 через порт USB.
Активный (синий)-PICkit3 имеет подключение к usb-порту пк и связь активна.
Статус:
Занят (желтый)-PICkit3 занят функцией, такой как программирование.
Ошибка (красный)-в PICkit3 обнаружена ошибка.
Посылка включает в себя:

1 х PICkit3 программист отладчика
