Sigmadsp-mcu-evb макетная плата OpenADSP с открытым исходным кодом, недавно запущенная SCM контроль DSP тюнинг макетной платы.

Пользователи ADI SigmaDSP знают, что разработка SigmaDSP-это графическое программирование. После того, как рамки программы будут завершены, загрузка будет загружена для осуществления функции обработки звука. тем не менее, есть очень важная проблема, что такое состояние различных параметров, которые вы отлаживаете в программном обеспечении SigmaStudio и что такое состояние, когда вы загружаете их на внешний EEPROM и осуществляете в автономном режиме? Трудно отрегулировать параметры программы в EEPROM в режиме реального времени с помощью только DSP. Что, если я хочу выключить его в данный момент? Включите громкость? Как настроить параметры Эквалайзера?

В это время, одиночный чип микрокомпьютера управления DSP может быть очень идеальным решением, в основном, один чип микрокомпьютера моделирования USBi, через один чип микрокомпьютер, чтобы отправить ту же инструкцию USBi, чтобы контролировать рамки программы SigmaStudio в EEPROM, чтобы достичь настройки количества, отключения звука и других функций.

Выходы через два модуля мониторинга уровня в реальном времени с помощью настройки громкости. Перед выходом, каждый аудио канал можно настроить и выключить. Это очень простой режим ADAU1701. Если вы загружаете эту рутину на EEPROM, программа будет зафиксирована до смерти. тем не менее, с одной микросхемой микрокомпьютера, мы можем использовать одночиповый микрокомпьютер, чтобы имитировать инструкции USBi, и сделать SigmaStudio программы в EEPROM считаем, что USBi работает это, Чтобы понять количество настройки и выключить каждый канал в автономном состоянии.

До тех пор, пока мы используем микрокомпьютер с одним чипом, используя соответствующие функции, процедуры для имитации USBi этих операций, это может быть осуществлено.

Кроме того, макетная плата также предоставляет процедуры последовательного управления RS232, это также ключ, через программное обеспечение для отладки последовательного порта, мы входим серийную команду в верхняя головка станка, также может осуществить настройку программного обеспечения sigmastudio, С этим Пользователь системы встроен в свое программное обеспечение для ПК, Вы можете осуществить свой собственный ПК управления DSP tune!

Введение макетная плата

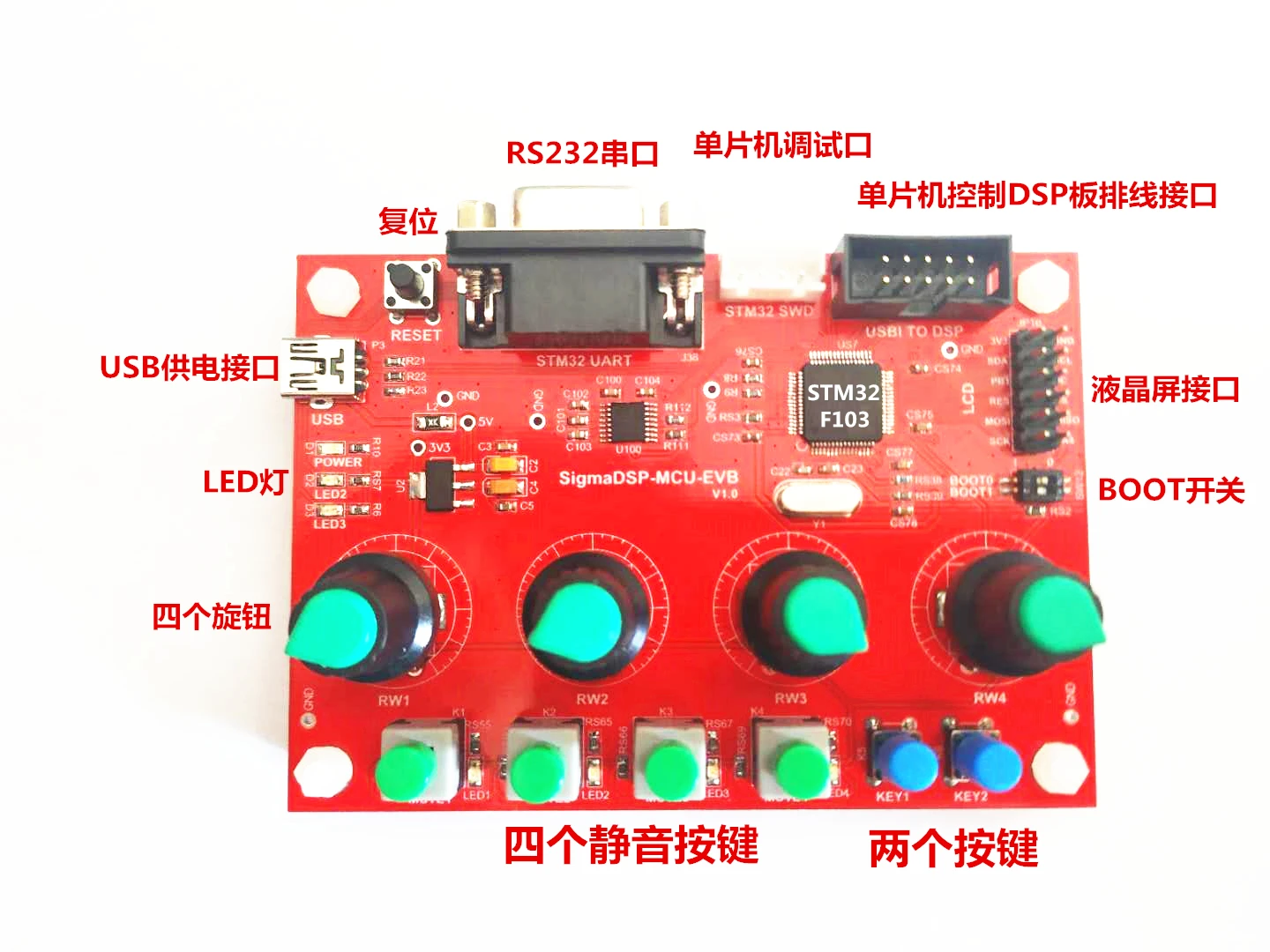

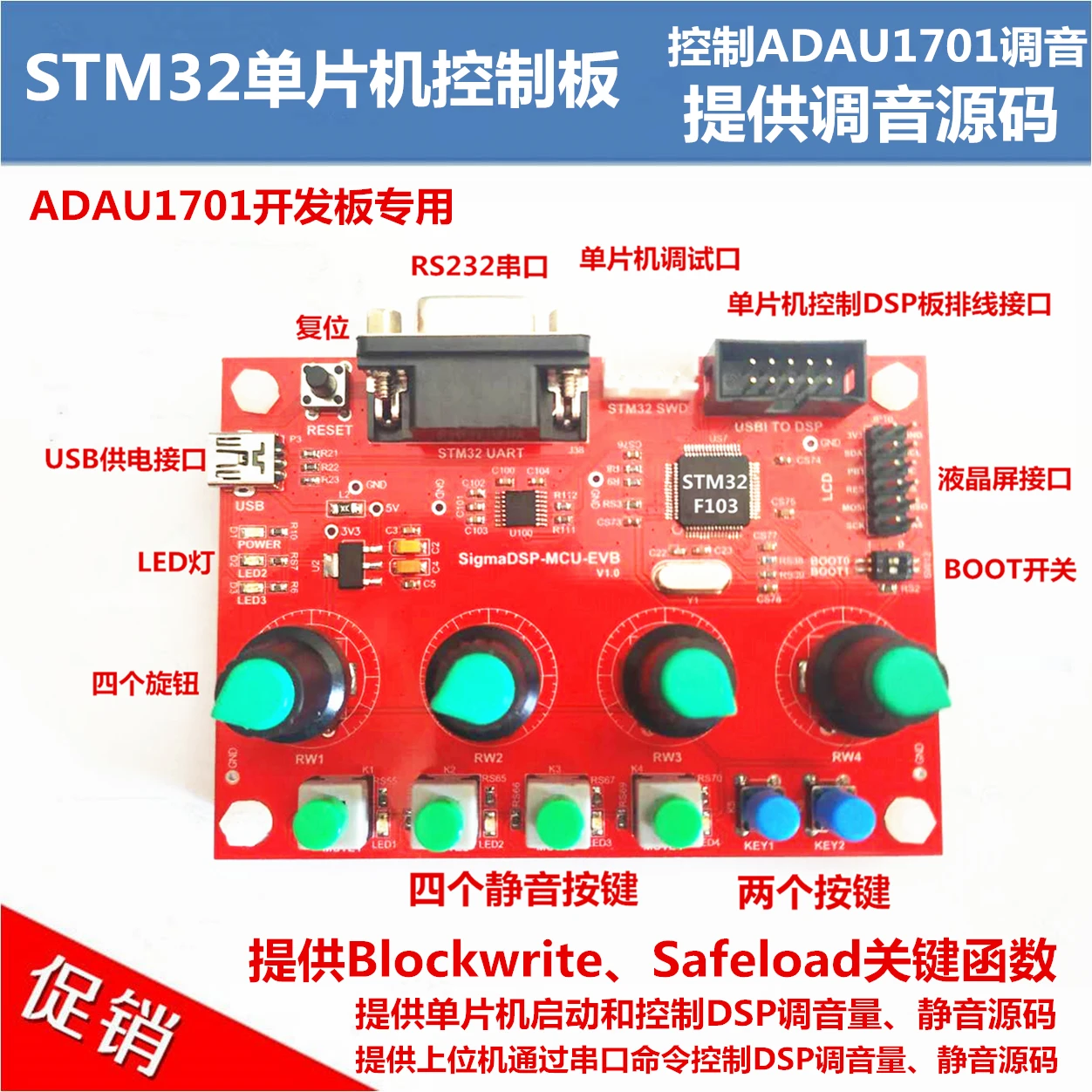

MCU Модель: STM32F103
USB Мощность интерфейс питания
Схема сброса
RS232 последовательный порт
Интерфейс отладки компьютера с одним чипом

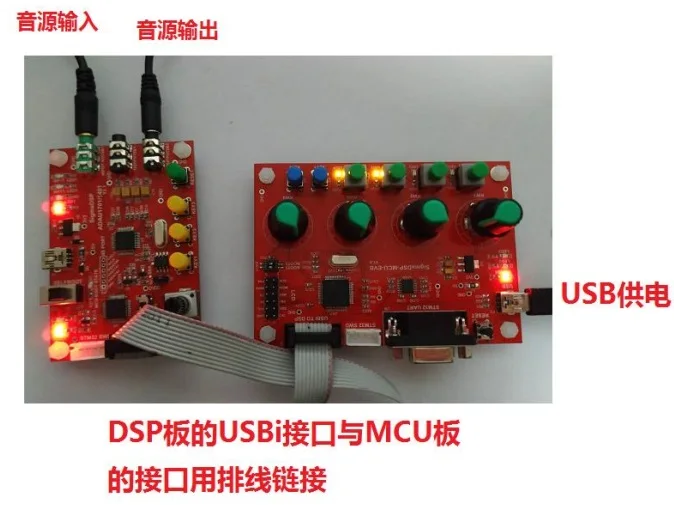

Интерфейс с одним чипом на 1701: с линейной структурой и ADAU1701 макетной платой USBi интерфейс, может быть получен микроконтроллер DSP
Интерфейс ЖК-экрана: расширенная поддержка ЖК-экрана
Четыре ручки: ручка микроконтроллер может быть осуществлена рутинной, передача Sigma Studio громкость модуля в программной системе
Четыре бесшумных кнопки: кнопка микроконтроллер может быть осуществлена с помощью стандартного, передающего модуля программирования
Две клавиши

Информация, предоставленная Управлением по разработке (см. Здесь информацию о том, что предоставить).

ADAU1701 от sigmastudotuning Framework Program
STM32F103 четыре ручки панели управления, исходный код для управления настройкой четырех шаблонных модулей
STM32F103Four бесшумные кнопки на панели управления, управление из четырех бесшумных арифметических модулей, чтобы воплотить в жизнь немой исходный код
Чтение и запись DSP-регистратора (контейнблокwriteandsafeload) ключевые функции (в рутине)
STM32Developing программного обеспечения
Программное обеспечение для записи и записи STM32
Схема макетной платы (PDFedition)
Инструкция по эксплуатации макетной платы (все китайские)

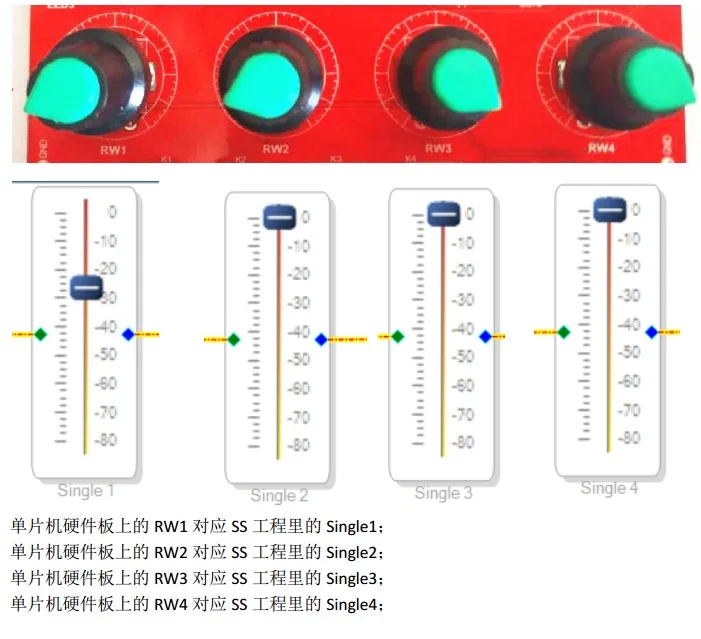

Четыре ручки управления четырьмя модулями регулировки громкости

Четыре клавиши управления четырьмя бесшумными модулями

Две кнопки управления двумя модулями переключателей

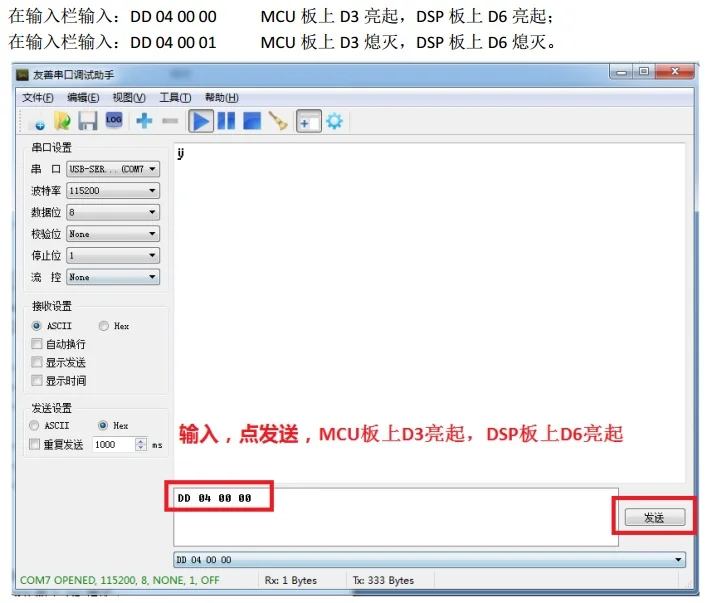

Верхний компьютерный вход, соответствующие команды через последовательный порт, поймите управление вышеуказанными тремя модулями
