Плата микроконтроллер/микроконтроллер ADAU1452/STM32 плата управления

Sigmadsp-mcu-evb макетная плата OpenADSP с открытым исходным кодом, недавно запущенная SCM контроль DSP тюнинг макетной платы.

Пользователи ADI SigmaDSP знают, что разработка SigmaDSP-это графическое программирование. После того, как рамки программы будут завершены, загрузка будет загружена для осуществления функции обработки звука. тем не менее, есть очень важная проблема, что такое состояние различных параметров, которые вы отлаживаете в программном обеспечении SigmaStudio и что такое состояние, когда вы загружаете их на внешний EEPROM и осуществляете в автономном режиме? Трудно отрегулировать параметры программы в EEPROM в режиме реального времени с помощью только DSP. Что, если я хочу выключить его в данный момент? Включите громкость? Как настроить параметры Эквалайзера?

В это время, одиночный чип микрокомпьютера управления DSP может быть очень идеальным решением, в основном, один чип микрокомпьютера моделирования USBi, через один чип микрокомпьютер, чтобы отправить ту же инструкцию USBi, чтобы контролировать рамки программы SigmaStudio в EEPROM, чтобы достичь настройки количества, отключения звука и других функций.

Давайте взглянем на простой пример:

Эта программа SigmaStudio, аналоговый аудио-источник ADAU1452 от 0/1 входного до 0/1 и 16/17 аналогового выхода, перед выходом можно настроить и выключить звук для каждого канала. аналоговый источник звука от 16/17 входов до 32/33, 40/41 аналоговых выходов, также перед выходом может быть отключен и настроен громкость. это очень простая модель ADAU1452, Если вы загружаете этот режим на EEPROM, то программа фиксируется до смерти, каждый громкость не может быть отрегулирован, и модуль управления не может быть отключен. тем не менее, с одной микросхемой микрокомпьютера, мы можем использовать одночиповый микрокомпьютер, чтобы имитировать инструкции USBi, И сделать SigmaStudio программа в EEPROM думаю, что USBi работает его, чтобы понять количество настройки и выключить каждый канал в автономном состоянии.

Где эти инструкции USBi исходят? Когда вы используете USBi, чтобы отладочить онлайн, есть определенный дисплей:

До тех пор, пока мы используем микрокомпьютер с одним чипом, используя соответствующие функции, процедуры для имитации USBi этих операций, это может быть осуществлено.

Кроме того, макетная плата также предоставляет процедуры последовательного управления RS232, это также ключ, через программное обеспечение для отладки последовательного порта, мы входим серийную команду в верхняя головка станка, также может осуществить настройку программного обеспечения sigmastudio, С этим Пользователь системы встроен в свое программное обеспечение для ПК, Вы можете осуществить свой собственный ПК управления DSP tune!

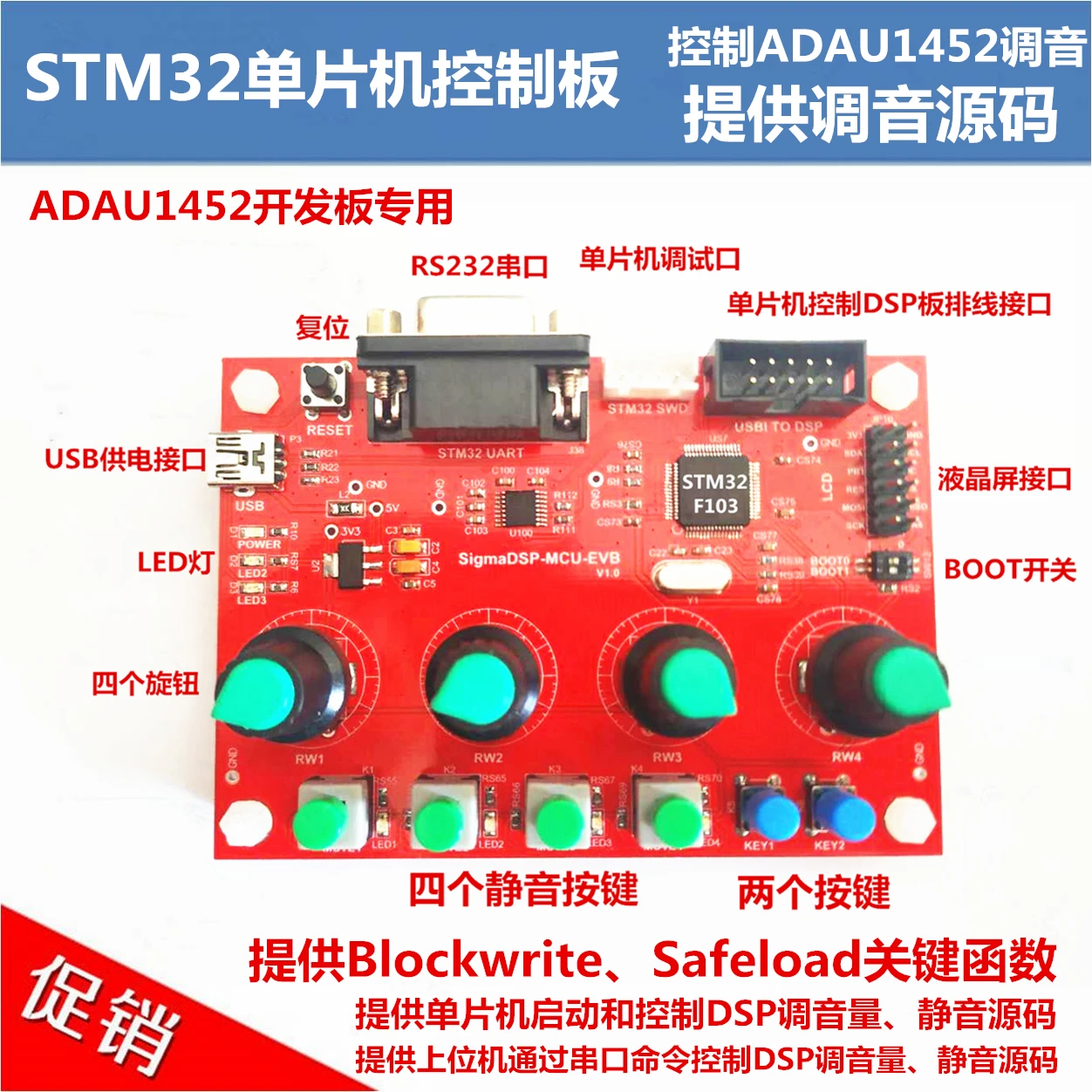

MCU Модель: STM32F103

Питание от USB интерфейс

Схема сброса

RS232 последовательный порт

Микроконтроллер интерфейс отладки

MCU к интерфейсу 1452: подключение с интерфейсом USBi ADAU1452 макетной платы с помощью проволоки platoon для осуществления микроконтроллер DSP

ЖК-интерфейс: расширенная поддержка ЖК-экрана

Четыре ручки: одночиповые ручки управления микрокомпьютером могут быть осуществлены с помощью процедур для регулировки модуля регулятора громкости в программной системе SigmaStudio

Четыре бесшумных ключа: одночиповые микрокомпьютерные управляющие клавиши могут быть выполнены через процедуры для настройки модуля немой алгоритм в программной системе SigmaStudio

Две кнопки

Материалы, предоставленные Управлением по разработке (см. Здесь информацию о том, что предоставляется)

Программа ADAU1452 SigmaStudio tuning framework

STM32F103 плата управления четыре ручки, соответственно, Управляйте четырьмя настройками алгоритм модуля настройки исходного кода

STM32F103 плата управления четыре бесшумных ключа, соответственно, Управляйте Четыре модуля отключения звука для достижения кода источника звука

Чтение и запись основных функций DSP регистраторов (включая Blockwrite и Safeload) (в режиме)

STM32 занимается разработкой программного обеспечения

STM32 записи программного обеспечения

Схема макетной платы (версия PDF)

Инструкция по эксплуатации (только на китайском языке)

Четыре ручки управления четырьмя модулями регулировки громкости

Четыре клавиши управления четырьмя бесшумными модулями

Две кнопки управления двумя модулями переключателей

Верхний компьютерный вход, соответствующие команды через последовательный порт, поймите управление вышеуказанными тремя модулями
