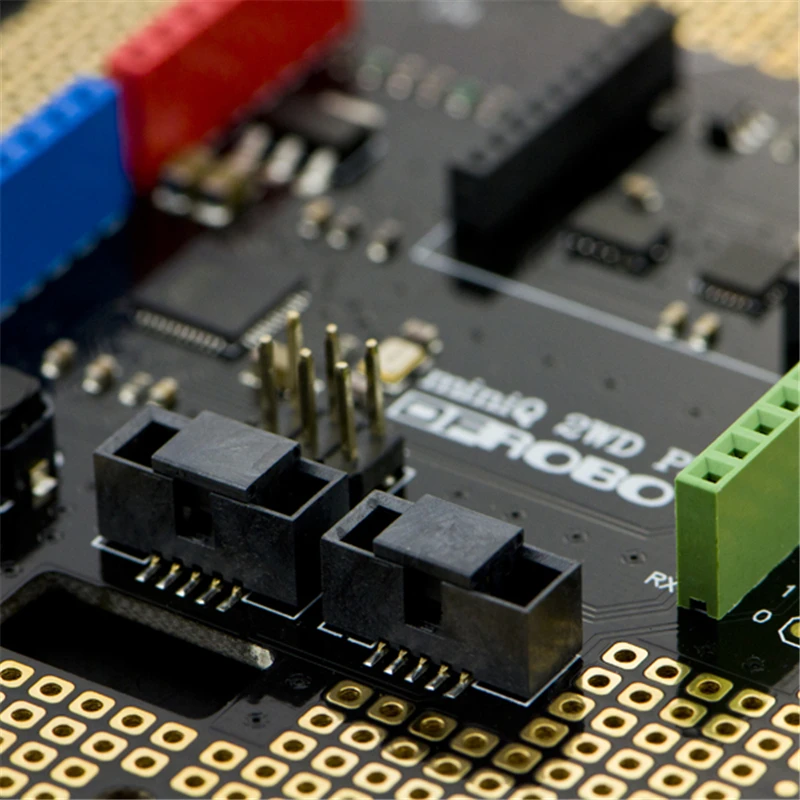

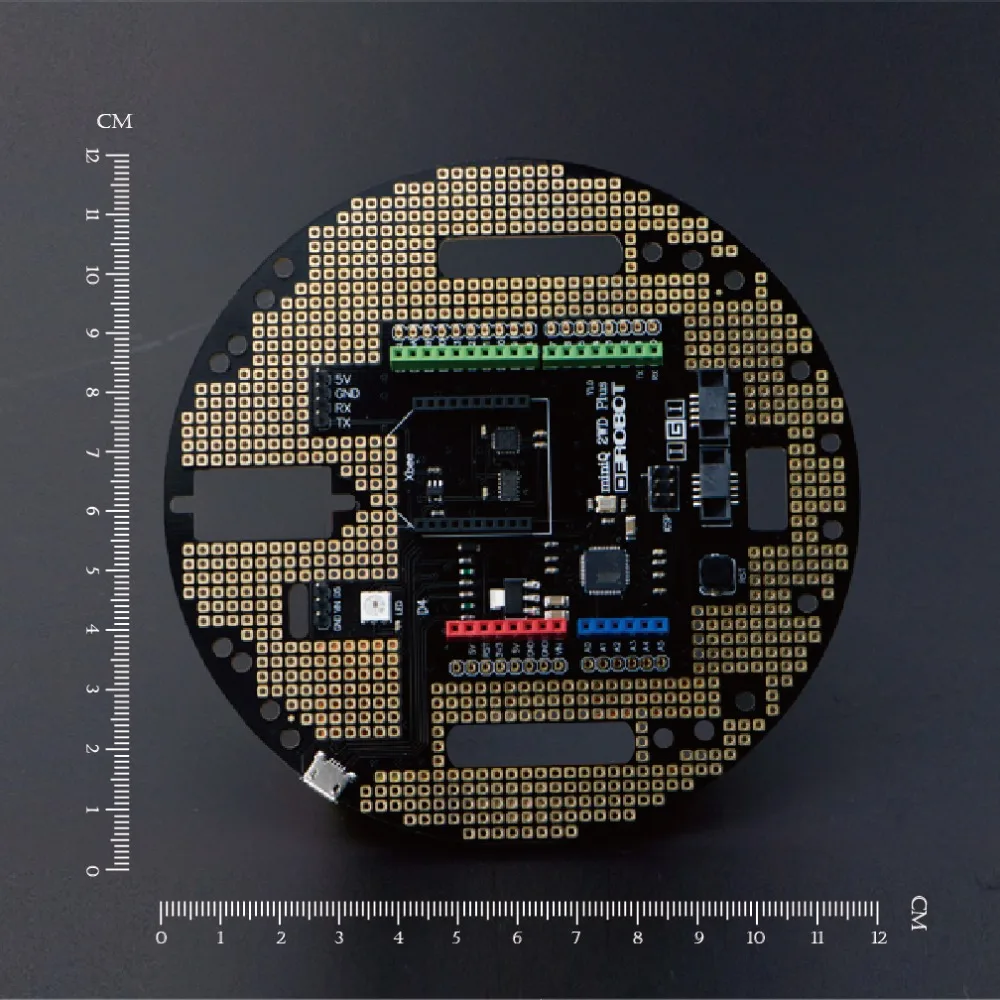

Плата управления AiSpark MiniQ 2WD Plus

Хотите больше для вашего робота MiniQ? Это дополнение является многоцелевой платой расширения, специально разработанной для настольного робота. Он полностью совместим с Arduino Leonardo, а также различные расширительные щиты Arduino с простой укладкой. Добавьте все виды датчиков с экраном расширения IO, моторными щитами, WiFi щитами к своему собственному роботу, просто вообразите! Хотите больше? На нем также есть огромная площадь прототипирования с множеством подушечек, что позволяет прототипировать. Эта плата может служить основным контроллером для настольного робота, чтобы быть двухколесным самобалансирующимся роботом. Он также работает как плата расширения порта MiniQ, через встроенный интерфейс Gadgeteer, используемый для связи между двумя платами, что потрясающе.

Микроконтроллер: Atmega 32u4 Акселерометр чип: ADXL345 Гироскоп чип: ITG3205 Цифровой порт ввода/вывода: всего 23 (D17 для RX светодиодный) Максимальный допустимый ток порта D/A 5 В: 40 мА Совместимый стандартный интерфейс Arduino Загрузка программы по USB 7 ШИМ канала 1 xbee интерфейс (Serial1) 1 1-проводной автобус RGB светодиодный светильник 1 установочное отверстие сервопривода 9g

Wiki (плата управления MiniQ 2WD Plus) Схемы Компонент схема расположения ЖК-дисплей библиотеки

MiniQ 2WD плюс x1 Gadgeteer кабель x1
