Плата усилителя TDA8950(UPC1237 схема защиты динамика

Описание

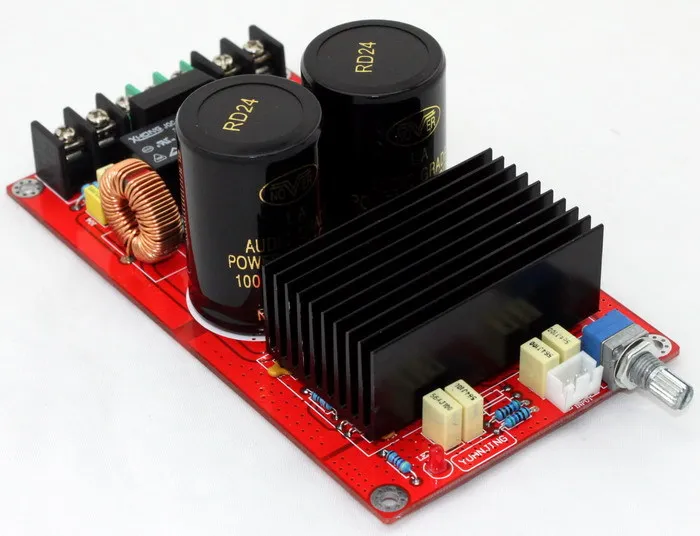

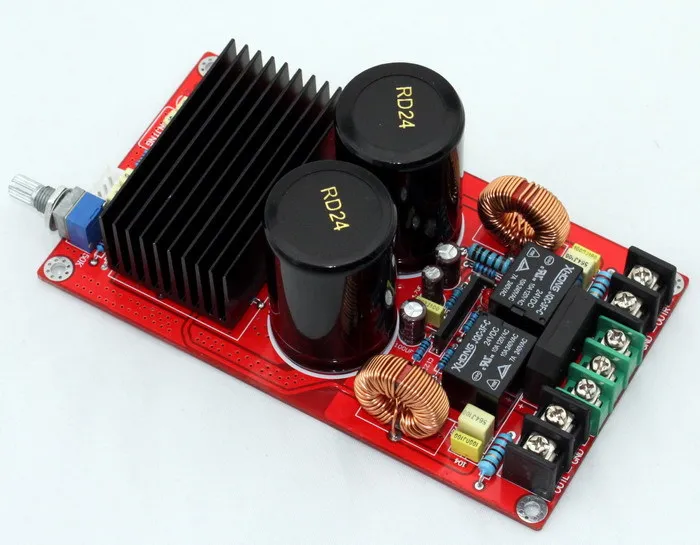

Плата усилителя TDA8950 (с защитой)

Описание продукта:

DA8950TH Высокоэффективный цифровой аудио усилитель класса D. IC выбор HSOP24 силовая посылка с низким энергопотреблением и тихим током. Из-за того, что внутри MOS трубчатый выход, звук имеет хорошую производительность. Глубокие, мощные басы и хорошая гибкость.

Подробная информация о продукте

Все компоненты этого продукта являются оригинальными аутентичными, чистого незатейливого качества; использование высококачественных оригинальных деталей, а не только качество и безопасность гарантированы, длительный срок службы, что более важно, что Фактическая производительность может удовлетворить цели дизайна сильной гарантии. Стремление к лучшему качеству-последовательная цель нашего ресторана.

nС помощью оригинальных TDA8950TH.

.

nСигнал основной цепи электролитические конденсаторы, используемые в Тайваньском бренде, основной фильтр конденсатора с использованиемЗолотоNOVER посвященный аудио конденсаторовЁмкость2 × 10000 мкФ, используя домашний плоский мостовой выпрямитель 10 А и выше, для обеспечения сильной поддержки стабильного потока энергии.

.

nРезистор выбора колец металлического сопротивления, основная цепь использует точность± 1%Кольца металлических пленочных резисторов, обеспечивают машине хороший сигнал к шуму

С размерами, соответствующими целым числам.

.

nПечатная платаС помощью 1,6МмТолстыйДуплексПластина, 2,0 унций толщина меди, HASL весь процесс, чтобы гарантировать, что размер тока через хорошую производительность. Класс

Качество печатной платы. С.

.

nПлата принимает современные системы защиты динамиков UPC1237, что делает ваши колонки более безопасными.

.

Вся схема трассировки платы очень строгая и разумная, общий PCB следы с помощью небольшого заземления. Плата усилителя имеет стабильную и надежную выходную мощность; красивый мягкий звук, открытое звуковое поле. Размерное чувство сильного, мощного низкочастотного звука, очень хорошее отношение сигнал-шум, широкий динамический диапазон; Детали четкие, отличные переходные отклики, воспроизведение всех видов музыки было на плаву в семейной среде очень хорошая производительность воспроизведения.

Проводка платы очень проста, при условии, что вы можете настроить минимальное количество компонентов, собранных в красивый стереозвук HIFI усилитель идеально подходит для любителей аудио использовать. Вы также можете поставить больше подходящих в соответствии с их собственным пониманием схемы, лучшие детали, наслаждайтесь веселым процессом DIY. (Обязательно стоит попробовать, очень хороший)

Основные параметры производительности:

Работа: Класс D

Потребляемый ток: 50mA

Эффективность: 90%

Номинальная выходная мощность: 2*120 Вт

Частотный диапазон: от 20 Гц до 20 кГц

Рабочее напряжение: AC18V до AC24V

Максимальный выходной ток: 5А

Размер печатной платы: 78*138 мм

Покупатели должны читать:

1. Все товары, продаваемые онлайн, являются более качественными товарами, ремонт невозможен, но если ситуация повторится, покупатель несет ответственность за почтовые расходы, мы несем ответственность за отправку вам почтовых отправлений, В течение трех месяцев мы завершили обмен ремонтных товаров в течение одного дня после получения товара/24 часов. Мы ходили в продажу товаров, настройка нормальная после доставки. (Сгорание IC не распространяется на гарантию, обратите внимание на проводку)
