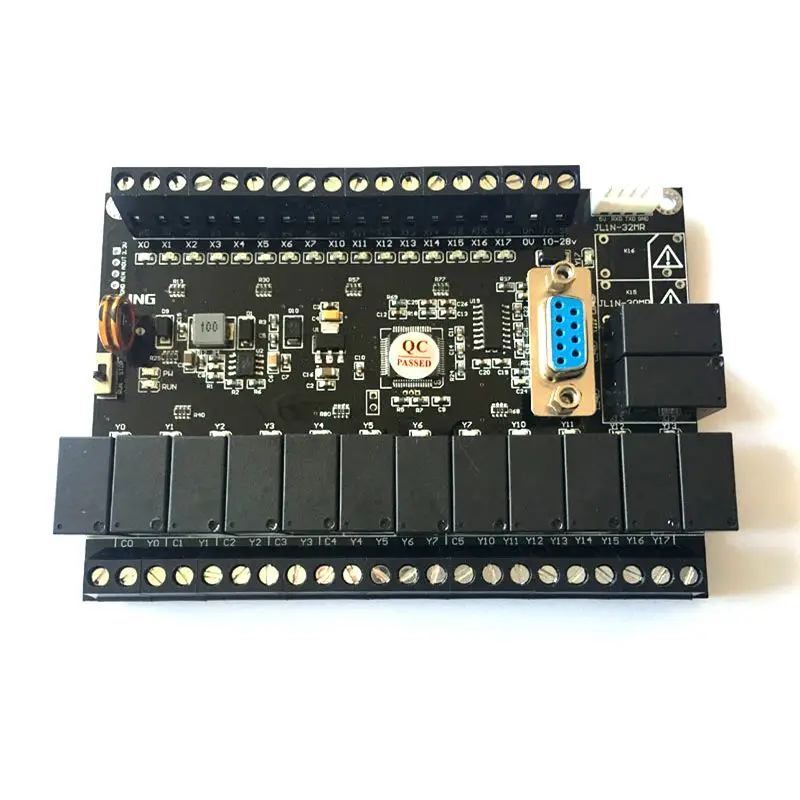

Купить PLC доска FX1N 32MR 32MRT 30MR 30MRT 24MR 24MRT plc программируемый логический контроллер

Описание

Примечание:

Эта плата имеет одно AD и одно DA. Когда требуется два рекламы, DA может быть изменен на AD. Когда D5080 равен 1, DA становится AD, а AD-сигнал, входящий от DOUT pin.

Диапазон входного сигнала 0-3,3 В, чтобы быть 0-10 В, добавьте два резистора (10 K. 5,1 K) для разделения.

Добавьте одно заявление в программы MOV, K1, D5080 для преобразования DA в регистр данных AD as D5032

Небольшое решение: длина программы загрузки по умолчанию составляет 8000 шагов. На самом деле большинство клиентов пишут программы, которые не превышают 2000 шагов. Поэтому, если вы установите его в GX или по WORK2, вы можете увеличить скорость загрузки в 4 раза. Метод настройки следующий: после знака + перед параметром в списке данных программы появится параметр PLC. Затем дважды щелкните параметр PLC и появится интерфейс настройки параметров. В интерфейсе настройки параметров емкость памяти может быть установлена от 2000 до 2000.

Размеры: Длина X Ширина X Высота: 122X87X42 мм. Размер монтажного отверстия: 115*80 мм с 4 винтами м3.

32MR 16 вход 16 релейный выход (Y0--Y17)

32MRT 16 вход 14 релейный выход (Y2--Y17)

30MR 16 вход 14 релейный выход (Y0--Y15)

30MRT 16 вход 12 релейный выход (Y2--Y15)

24MR 16 вход 12 релейный выход (Y0--Y13)

24MRT 16 вход 10 релейный выход (Y2--Y13)

Разница между MR и MRT, Y0, Y1 релейный выход заменяется открытым коллектором, удобным для выходного импульса, и с шаговым двигателем.

1a тип реле 5A выходной ток

Эта плата является ПЛК, непосредственно с помощью программного обеспечения для программирования Mitsubishi GX, чтобы написать диаграммы лестницы, непосредственно написанные в ПЛК, можно контролировать онлайн, цена даже дешевле, чем одночиповая плата.

Проект		Производительность
Промежуточное реле	Общего назначения	MO-M383
	Мощность отключения	M384-M1535
	Специального назначения	M8000-M8255
Статус	Держать в использовании	S0 & shy; S999
Таймер	100 MS	T0 & shy; T199 (0,1-3276,7 секунд)	Встроенный потенциометр для аналогового таймера VR1: D5030
	10 мс	T200-245 (0,01-327,67 секунд)
	1 г-жа Накопительного Типа	T246-T249 Мощность отключения
	100 MS Накопительного Типа	T250-T255 Мощность отключения
Счетчик	16-бит, увеличение	C0-C15 (0-32767)
	16-бит увеличение (отключение питания удержания)	C16-C199
	Высокоскоростной счетчик (отключение питания)	C200-C255
Регистр данных	16-бит Универсальный	D0-D127
	16-бит отключения питания удержания	D128-D5029
	16-бит специального назначения	D5030 (1 шт. аналоговый потенциометр)

* Вход Высокоскоростной импульсный C 2 3 5, C2 5 1 функция совместима с FX1N

YO Y1 может отправлять до 10 K импульсов и совместим с FX1N.

* Точка выхода-это выход открытого коллектора, номинальный ток 5А, он может непосредственно управлять электромагнитным клапаном постоянного тока, не требуется внешнее реле.

* С портом RS232, его можно использовать для загрузки диаграмм лестницы или общения с различными сенсорными экранами и текстовыми экранами.

Меры предосторожности по использованию:

1, когда компьютер запрограммирован с помощью GX программного обеспечения для программирования разработчика и при подключении к текстовому экрану, используйте коммерчески доступный Мужской к женскому один-к-одному 9pin линии связи

2, ПЛК имеет один аналоговый вход AD, соответствующий внутреннему регистратору данных D5030 (не D8030)

9PIN гнездо Программирование порт определение

2 TX

3 RX

5 GND

Используйте коммерчески доступный кабель 9pin один-один «Папа-мама», который может быть напрямую подключен к текстовым и компьютерным последовательным портам
