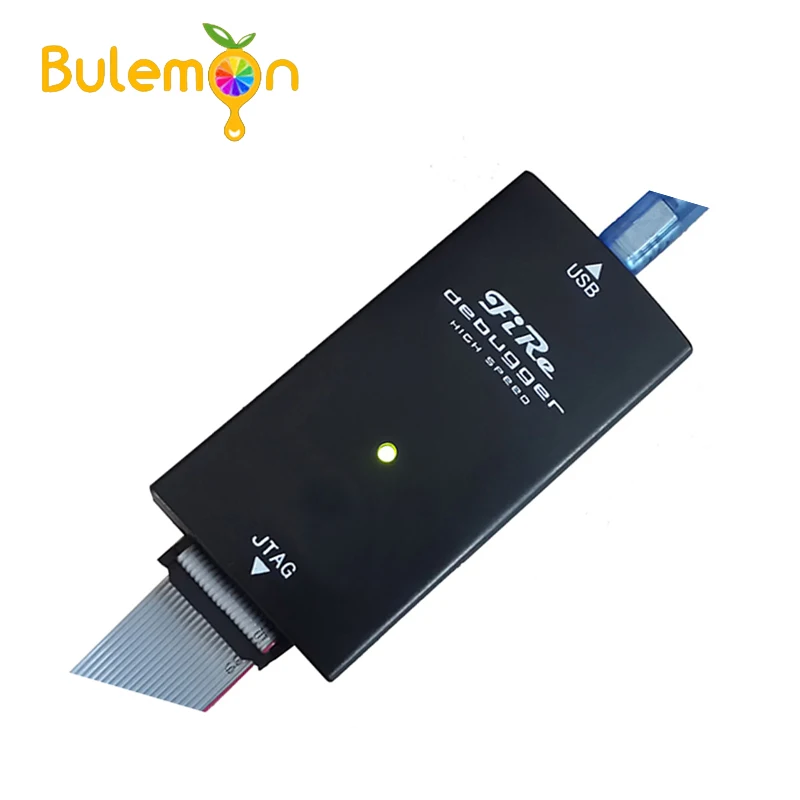

Пожарный дебюгер STM32 Эмулятор ARM загрузчик DAP программист Поддержка JTAG SWD

Описание

Пожарный дебюгер STM32 Эмулятор ARM загрузчик DAP программист Поддержка JTAG SWD

Описание:

Нет необходимости устанавливать драйвер, Нет потери прошивки, скорость загрузки можно сравнить с JLINK V9, выбор инженеров!

Поддержка загрузки файлов в формате шестигранной и bin.

Параметры продукта: Огнеупорная высокоскоростная версия

Модель: Fire-Debugger High speed Edition Simulator/CMSIS-dAP Simulator/ARM Simulator

Функция: загрузка программы, аппаратное моделирование, онлайн-отладка

Интерфейс: интерфейс JTAG, Поддержка JTAG и SWD загрузка

Операционная система: Поддержка XP/WIN7/8/1032 бит/64 бит

Программное обеспечение: MDK/IAR прямая загрузка, за исключением этих двух программного обеспечения, другое не поддерживает

Чип: все микроконтроллеры поддержки ARM Cortex-M, семья, Cortex-M0/1/2/3/4/7 поддержка

Например, общий STM32 полный диапазон, K60, Cortex-M0 +, LPC M3 и M4 чипы и т. Д.

Высокоскоростное издание Pin Описание:

Высокоскоростная версия поддерживает режимы JTAG и SW. Если вы хотите использовать только режим SW,

Соедините следующие контакты с DuPont:

1-VREF подключен к 3V3

7-TMS подключение данных

9-TCK подключен к часам pin-код

15-Сброс сброса pin-код

Не забудьте поделиться целевая плата

Стандартный 20 P интерфейс JTAG кабель Выход:

Посылка включает в себя:

1 * Черный хост

1*20 P кабель

1 * USB кабель

Эмулятор использование:

Эмулятор и подключение компьютера и макетной платы

2: эмулятор настроен в MDK следующим образом

2-1: конфигурация опций отладки

2-2: настройка параметров утилит

2-3: Настройка настройки

3: Выберите целевой совет по разработке

Выберите целевая плата, выберите, насколько велика вспышка. В соответствии с моделями чипа на плате, мы решим открыть STM32.

Конфигурация ободка: 512 K для F1 и 1 M для F4. Один трюк-проверить сброс и выполнить.

После того, как программа будет загружена, она будет работать автоматически, в противном случае она должна быть перезагружена вручную. Стирается Размер вспышки выбирает секторы

Просто, не выбирайте полный чип, или загрузка будет медленнее.

Пожалуйста, найдите собственную модель макетной платы для установки

3-1: STM32F429 конфигурации

3-2: STM32F103 конфигурации

4: Загрузите программа

Если предыдущие шаги были успешными, то вы можете загрузить скомпилированную программа на макетную плату. Скачать

Дополнительное программное обеспечение для этой серии не требуется, просто нажмите кнопку нагрузки в KEIL.

4-1: Загрузите программа

После загрузки программы, если вкладка «сборка вывода» распечатывает приложение, работающее, программа загружается какГонг. Если нет экспериментального феномена, нажмите кнопку сброса, чтобы попробовать.

4-2: программа успешно работает

5. Метод настройки эмулятора в IAR является следующим
