Описание
Обзор продукта

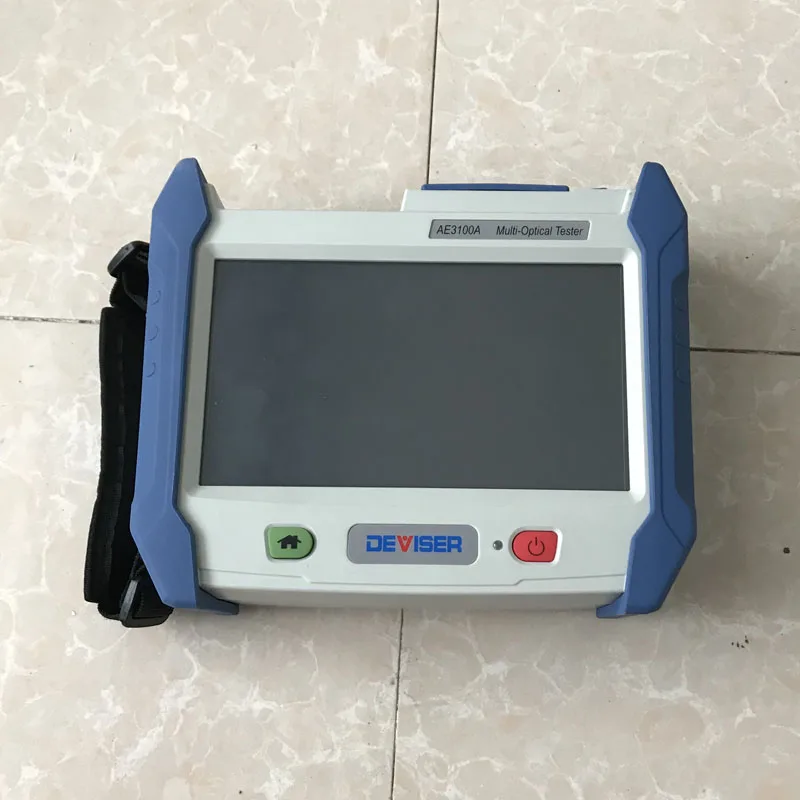

Полевой портативный AE3100 является гигантским скачком вперед в оптоволоконном измерении производительности и полезности. CP и DP модели поддерживают три длины волн, с динамическим диапазоном до 40 дБ; AE3100G тестирует четыре длины волн, Настраиваемые под ваши потребности.
Оснащенный интуитивно понятным сенсорным управлением и анализом данных в реальном времени, AE3100 является идеальным испытательным инструментом для создания, размещения, обслуживания и аутентификации сетей FTTx, а также проверки сетей доступа. Несколько моделей и вариантов конфигурации гарантируют, что ваши уникальные потребности в измерениях покрыты.
Функция и преимущества
Высокопроизводительный OTDR для сетей FTTx и RFoG 7 дюймов 800x480 ЖК-дисплей сенсорного экрана места мощность и удобство в ваших руках Отличная производительность на короткие расстояния с 0,8 м мертвой зоны событий и 4 м затухания мертвой зоны Минимум 5 cm Разрешающая способность Интеллигентая (ый) анализ событий Функция интеллектуального анализа "FiberPass" Различные варианты для ваших потребностей измерения, в том числе: VFL, измеритель мощности, светильник и оптоволоконный микроскоп Полные порты данных пользователя: поддержка LAN, USB, SD и многое другое
Технические характеристики
| Модель | AE3100CP-1 | AE3100CP-2 | AE3100CP-3 |
| Точность длины волны | ± 20nm | ||
| Событие мертвые зоны | ≤ 0,8 м | ||
| Затухание мертвые зоны | ≤ 3 м | ||
| Лазерный дальномер | 100 м, 400 м, 1,5 км, 3 км, 6 км, 12 км, 25 км, 50 км, 100 км, 200 км, 400 км, км | ||
| Отбора проб Разрешение | 5 см ~ 12,8 м | ||
| Отбора проб | 256000 max | ||
| Точность расстояния (м) | ± (0,75 м + 0.001% х расстояние + разрешение выборки) | ||
| Группа показатель преломления | 1,30000 ~ 1,70000 | ||
| Линейность | 0,03 дБ/дБ | ||
| Потери порог | 0.001dB | ||
| Потери Разрешение | 0,001 дБ | ||
| Частота обновления | 4 поля/сек. | ||
| Отражения точности | ± 2dB | ||
| Импульсный Ширина | 3нс, 5нс, 10 нс, 30 НС, 50 НС, 100 нс, 200 НС, 500 НС, 1мкс, 2мкс, 5мкс, 10мкс, 20мкс | ||
| Измерение временной диапазон | 5S ~ 5 мин, в режиме реального времени | ||
| Хранение данных | > 80000 OTDR следов, exportable к USB или компьютеру | ||
| Оптический Мощность метр | |||
| Калибровки и Лямбда-зонд; | 1310/1550nm | ||
| Операционная и Лямбда-зонд; | 850/980/1300/1310/1490/1550/1610nm | ||
| Диапазон | Выберите [-70 ~ + 10 дБм] или [-50 ~ + 26 дБм] | ||
| Разрешение | ± 0.17dB | ||
| Лазерная | |||
| Длина волны лазера | 1310/1550/1625nm | 1310/1550/1650nm | 1310/1550/1490nm |
| Выход Мощность | >-4dBm | ||
| Режимов | CW/1 кГц/2 кГц/1 кГц + вспышка/2 кГц + вспышка | ||
| VFL | |||
| Длина волны лазера | 650 ± 10nm | ||
| Мощность | 1 мВт | ||
| Соответствие | С защитой от лазерного луча класс II | ||
| USB FiberSpot режим | В наличии по варианту, только в том случае, | ||
| FiberPath | В наличии по варианту, только в том случае, | ||
| Волокно для чистки в форме ручки | До 200 использует | ||
| Для проведения тестирования | Требует SYNCOR конфигурации программного обеспечения | ||
| Облако активов Управление | Требует SYNCOR конфигурации программного обеспечения | ||
| Оптический Порты и разъёмы Тип | ПК (по умолчанию); APC (опционально) | ||
| Оптический адаптер Тип | FC (по умолчанию); SC, ST, LC, SC/APC (опционально) | ||
| Функции | |||
| Тесты режимов | Ручная автоматическая регулировка яркости; | ||
| Форматы файлов | Совместим с Bellcore GR 196 v1.1 (*. SOR) | ||
| Предел настройки | Ручная автоматическая регулировка яркости; | ||
| Потери Тесты Тип | LSA, 2pt, 4pt | ||
| Предел профили | 8 настраиваемых профилей | ||
| UI Стиль | 4 вида стилей доступны | ||
| Расстояние переключения | Да; Отображение отрицательных событий | ||
| FiberPath линейный вид | √ | ||
| Испытание в реальном времени | √ | ||
| Для сенсорной клавиатуры | √ | ||
| Самокорректирующиеся | √ | ||
| Браузер | √ | ||
| Встроенная система подсказок | √ | ||
| Автоматическое отключение/Sleep (Пробуждение/спящий режим) | √ | ||
| Восстановление заводских настроек | √ | ||
| Макроизгибе Тесты | √ | ||
| Многоязычное именование файлов | √ | ||
| Двойная длина волны Тесты | √ | ||
| Скриншоты | √ | ||
| Мульти с тонкими чашками незаметное сравнение | √ | ||
| AFEI400 автоматический прибор для проверки концевой поверхности волокна | |||
| Поле зрения | 425μm * 360μm | ||
| Совместимость | Используется с AE3100, AE1000 или Windows PC | ||
| Разрешение | <1,5 мкм | ||
| Увеличение | 400x | ||
| Неисправностей Размеры обнаружения | 0,75 мкм | ||
| Камера | 1,3 млн мегапикселей, 1/2 "CMOS | ||
| Диапазон фокусировки | ± 1 мм (макс ± 3 мм), автофокус | ||
| Изображения в реальном времени | 800x800, JPEG | ||
| Светильник источника | Синий светодиодный | ||
| Температура хранения. | -20 ~ + 70 °C | ||
| Источники питания | USB 2,0 порт | ||
| Измерьте Скорость | <1 s | ||
| Габариты (HxWxL) | 47mm * 24,5mm * 181mm | ||
| Вес | 152 г | ||
| Общие Параметры | |||
| Дисплей | 7 дюймов 800x480 матричный TFT lcd сенсорный экран | ||
| Интерфейс | 2x USB 2,0; 1x RJ45 LAN (10 м/100 м); 1x слот для sd-карты (макс. 64 ГБ) | ||
| Батарея | 7,4 V/5300 mAh литий-ионный аккумулятор, 39,22 Wh | ||
| Языков | Китайский, английский, испанский, португальский, французский, русский, итальянский (немецкий, корейский, арабский на выбор) | ||
| Размеры (Д x Ш x В) | 206 мм * 171 мм * 75 мм | ||
| Вес | <2кг драконовый кран | ||
Приложений
Строительство, размещение, техническое обслуживание и аутентификация следующих сетей:
FTTx Долгосрочной перспективе сети Пассивные оптические сети (PON) Локальные сети (ЛВС) Столичные сети (человек)Гид по выбору
| Модель | Длина волны лазера | Широкий динамический диапазон | Событие Deadzone | Затухание Deadzone |
| AE3100CP-1 | 1310/1550/1625nm | 37/35/35dB | <0,8 м | <3,0 м |
| AE3100CP-2 | 1310/1550/1650nm | 37/35/35dB | <0,8 м | <3,0 м |
| AE3100CP-3 | 1310/1550/1490nm | 37/35/35dB | <0,8 м | <3,0 м |
| AE3100DP-1 | 1310/1550/1625nm | 40/38/38dB | <0,8 м | <3,0 м |
| AE3100DP-2 | 1310/1550/1650nm | 40/38/38dB | <0,8 м | <3,0 м |
| AE3100DP-3 | 1310/1550/1490nm | 40/38/38dB | <0,8 м | <3,0 м |
| AE3100G-1625 | 1310/1490/1550/1625nm | 37/35/35/35dB | <0,8 м | <3,0 м |
| AE3100G-1650 | 1310/1490/1550/1650nm | 37/35/35/35dB | <0,8 м | <3,0 м |
Характеристики
- Тип разъема
- Гибридный
- Волокно Тип
- Одиночный режим
- Номер модели
- AE3100CP
