Описание
Область применения:
Морс код обучения;
Морзе декодирования;
Морс код кодирования;
Технические данные:
1, рабочее напряжение: 7 ~ 12 В постоянного тока
2, рабочий ток: <50 мА
3, размер изделия: 65 мм * 45 мм * 20 мм (длина * ширина * высота)
Модуль интерфейса:
(1) интерфейс P1:
VDD: Положительный интерфейс питания.
GND: наземный интерфейс питания.
(2) входной интерфейс сигнала J1: Это аудио входной интерфейс 3,5 мм.
(3) выходной интерфейс сигнала J2: это аудио выходной интерфейс 3,5 мм.
Отрегулируйте вход через потенциометр VF-IN (диапазон 700 Гц ~ 3000 Гц).
Отрегулируйте громкость выходного сигнала с помощью потенциометра V-OUT.
В-четвертых, отображение интерфейса и инструкции по эксплуатации:
(1) Описание кнопки:
Вверх: автономный ключ.
Вниз: кнопка самоопускания.
Введите: четкий экран/сигнал.
Удовольствие: получить сигнал/отправить выбор сигнала.

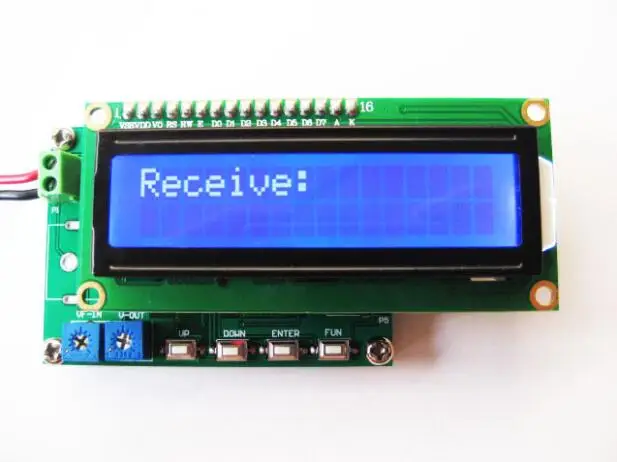

4,1. Получение CW код
Интерфейс дисплей:
Первая линия «получить:»
Вторая строка ""
Клавиша:
Вверх: не используется;
Вниз: не используется;
Введите: четкий экран
Удовольствие: набор (получите CW код/отправьте CW код)
Примечание: полученный код CW отображается на второй линии.

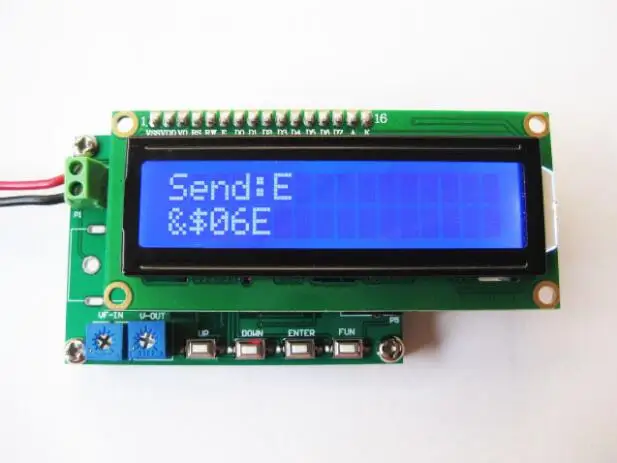

4,2. Отправить CW код
Интерфейс дисплей:
Первая линия "отправить: 5"
Вторая линия "5645"
Клавиша:
Вверх: автономный ключ;
Вниз: кнопка самоопускания;
Введите: Введите выбранный код CW
Удовольствие: набор (получите CW код/отправьте CW код)
Примечание: выданный код CW показан на второй линии.
Морс код
Введение: телеграф был впервые изобретен Морзе в США в 1844 году, так что он также называется Морзе код.
Он состоит из двух основных сигналов и разных интервалов времени: коротких точечных сигналов "*", чтения "of" (Di); держать один
Длинный сигнал «-» времени, прочитайте «ответ» (Da).
Интервал: падение, 1 t; ответ, 3 t; между тиком, 1 t; между буквами, 3 t; между словами, 5 t (настройка времени t).
Примечание: * показывает короткий сигнал,-показывает длинный сигнал
Ниже приведен код, который можно декодировать (54)
С буквенным принтом:
Цифровой длинный код:
Пунктуации:
Программное обеспечение:
