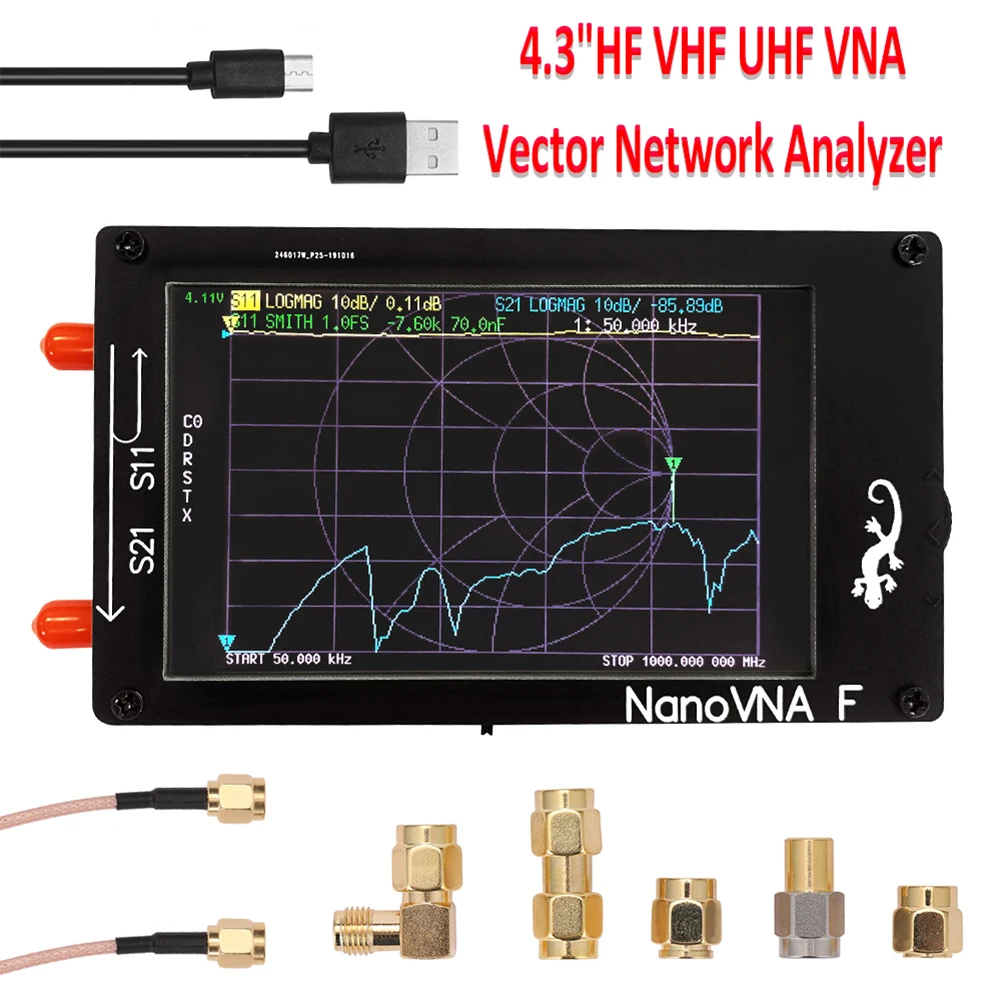

Professional Nanovna-f Portable Vector Network Analyzer Meter SWR 50KHz-1000MHz 4.3 inch IPS MF HF VHF Antenna Analyzer

Описание

Особенности:
-Он использует 4,3 дюймовый ips TFT ЖК-дисплей и резистивный сенсорный экран, с большим углом обзора и хорошо виден внешний светильник.
-Переключитесь на литиевую батарею большой емкости 5000 мАч/3,7 в, увеличьте время работы в режиме ожидания и Расширьте интерфейс USB. Обычно он может использоваться в качестве банка мощности, когда инструмент не используется.
-Заряд IC Lipo должен быть изменен на IP5306 (с высоким током нагрузки 2A), что делает время зарядки короче.
-Используйте больший и лучший рабочий уровень. Используйте больший и лучший выключатель питания.
-Поддерживает изменение китайского и английского меню. Обновление пользовательской программы с помощью виртуального u-диска (флеш-память SPI внутри 16 Мб).
-Стандартный Алюминиевый корпус для защиты SMAhead и уменьшения помех от внешних электромагнитных волн в приборе.
-Диапазон измерения nanovna-f составляет 50 k-1 ГГц. Для измерения частоты до 1000 МГц используется гармоника тактового чипа SI5351. При частоте 600 м-1 ГГц S11 имеет динамический диапазон 40 дБ (коэффициент волн стопы меньше 1,02).
-РЧ-передняя часть разработана с Металлическим экраном, который позволяет S21 иметь динамический диапазон лучше, чем 60 дБ во всем диапазоне частот.
Технические характеристики:
-Основной материал: PCB материал
-Тип: с батареей, без батареи (опционально)
-Батарея: 1 * литиевая батарея, 3,7 в, 5000 мАч
-Частота измерения: 50 кГц ~ 1000 МГц
-Выход RF:-13 дБм (макс. -9dBm)
-Точность частоты: <0.5PPM
-Порт SWR: <1,1
-Дисплей: 4,3 дюймов ips TFT (800*480)
-Интерфейс USB: USB type C
-Режим связи: CDC (последовательный)
-Мощность Потребляемая мощность: USB 5 V 200mA, можете использовать аккумулятор, максимальный зарядный ток никель-металл-2A
-Выход Емкость: 5 V/1A
-Количество калибровочных точек: 101
-Количество точек сканирования: 101
-Отслеживание экрана: 4, циферблат: 4, сохраненная Настройка: 5
-Время сканирования: около 1,9 с/время (50 кГц ~ 1000 МГц полный диапазон частот)
-Может измерять параметры S, коэффициент волн напряжения стопы КСВ, фазовую карту, групповую задержку, стол Смита и т. Д.

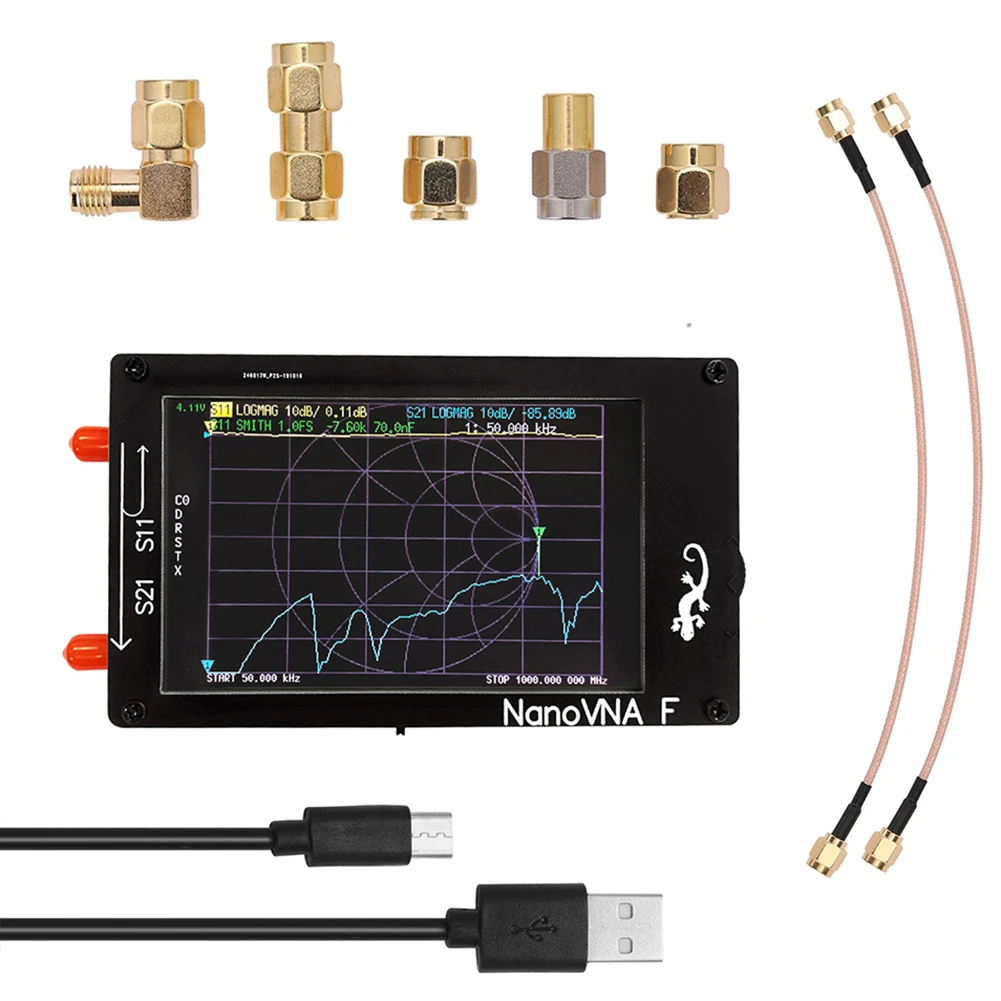

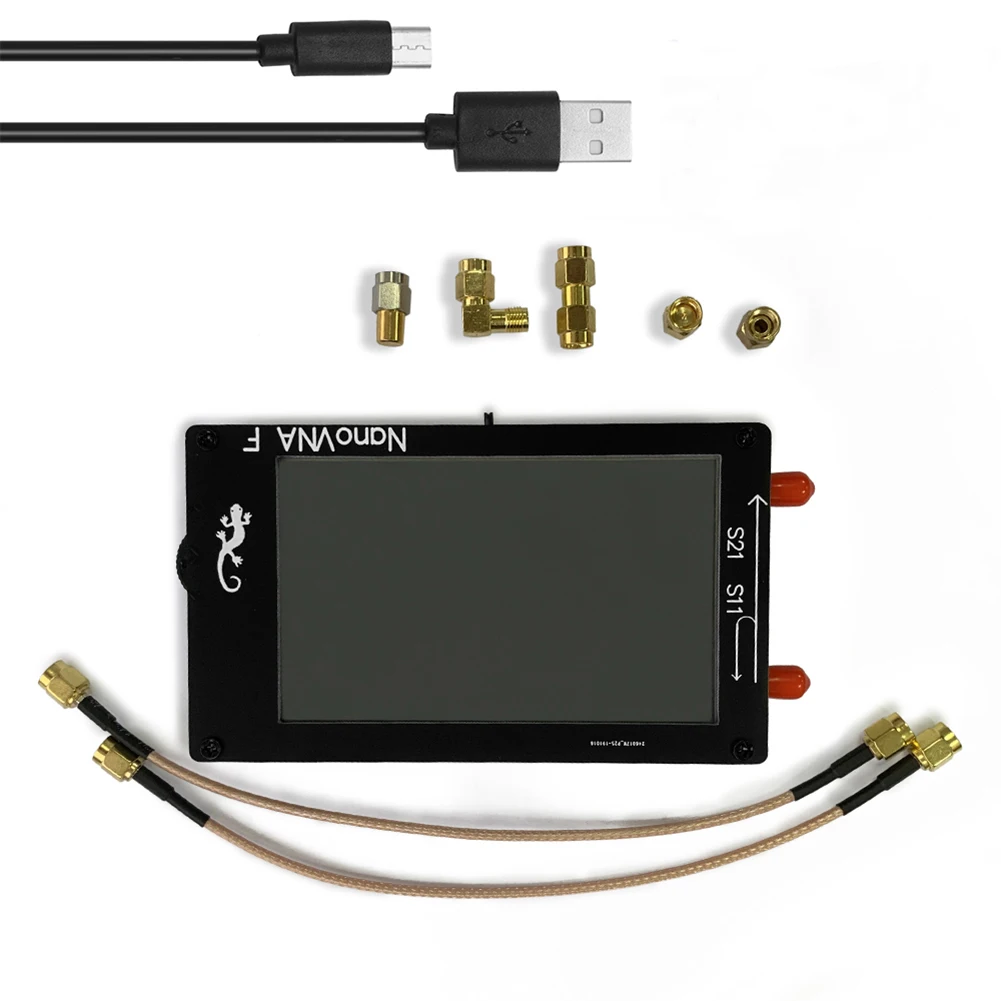

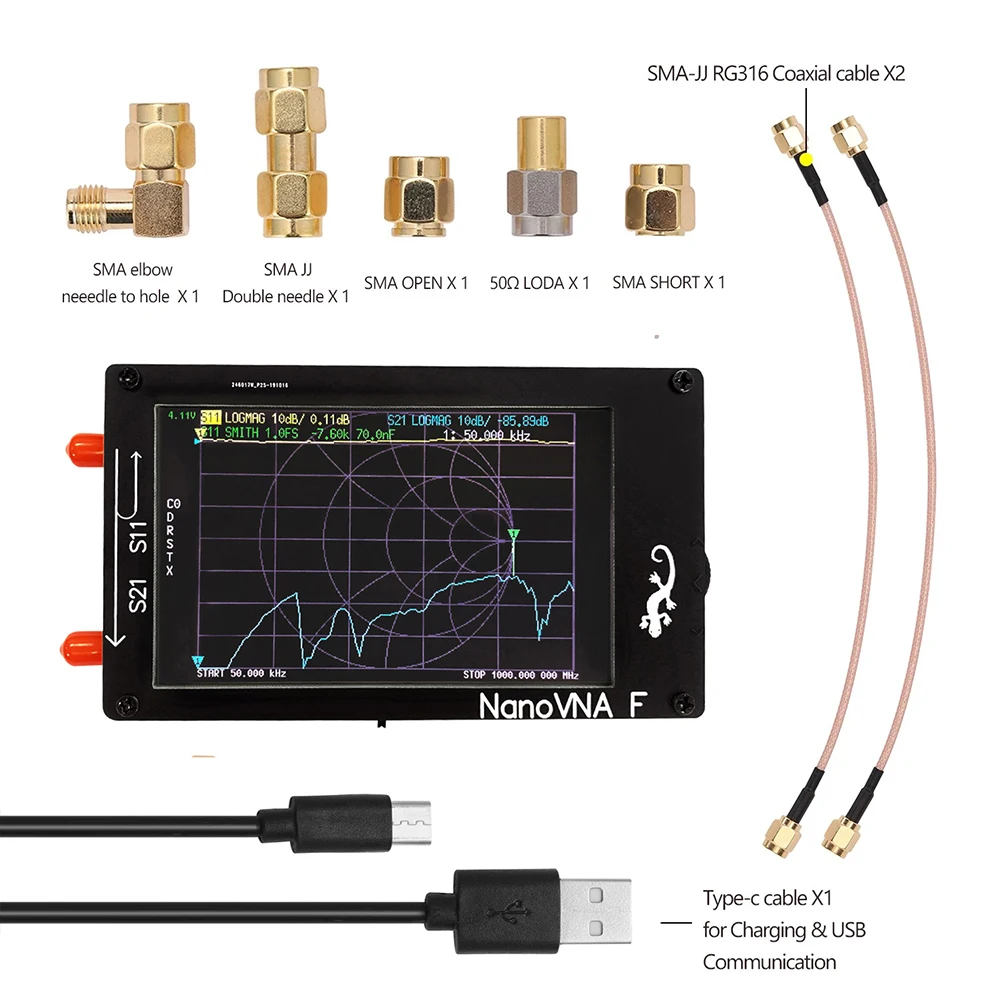

-Посылка напылением Упаковочный лист:
1 * хост
2*200 мм SMA-JJ RG316 кабель
1 * набор калибровочных деталей
1 * Двойная SMA-JJ игла
1 * SMA локоть (внутреннее винтовое отверстие внешнее для внутреннего с винтом и иглой)
1 * кабель для передачи данных типа C
