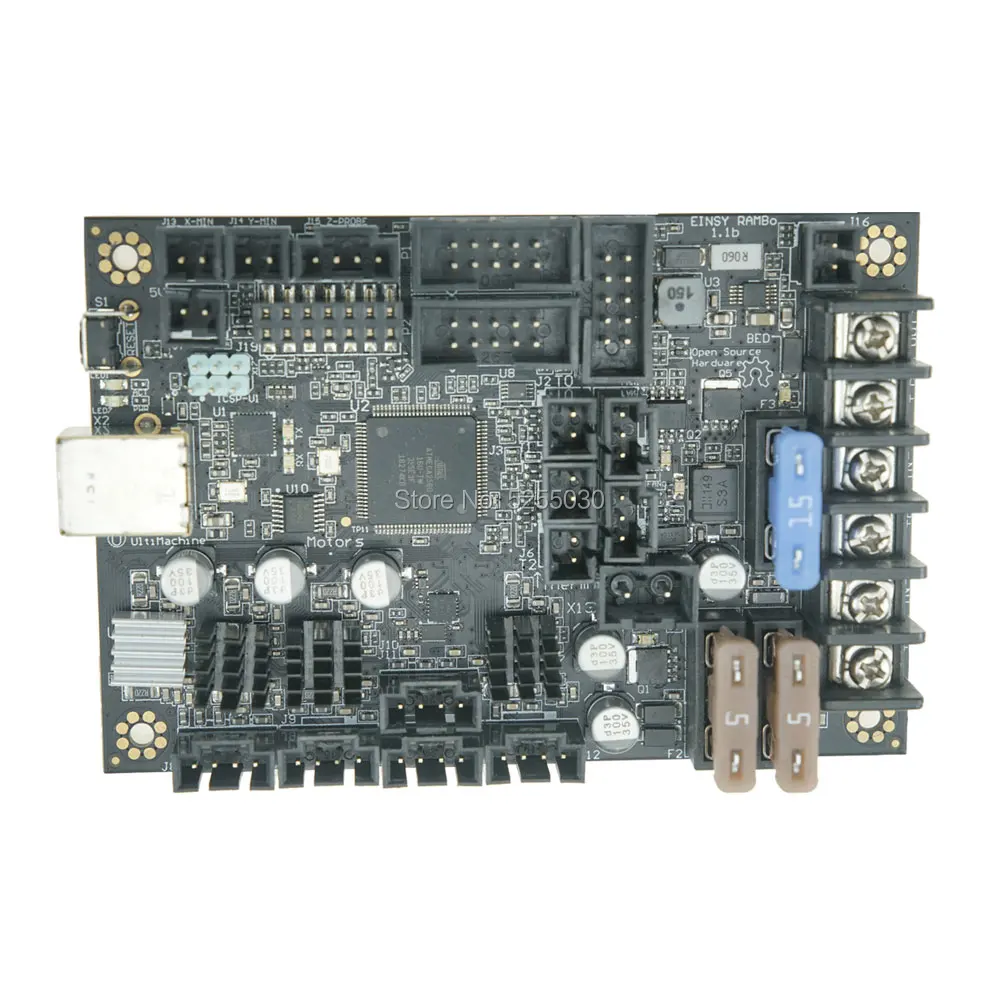

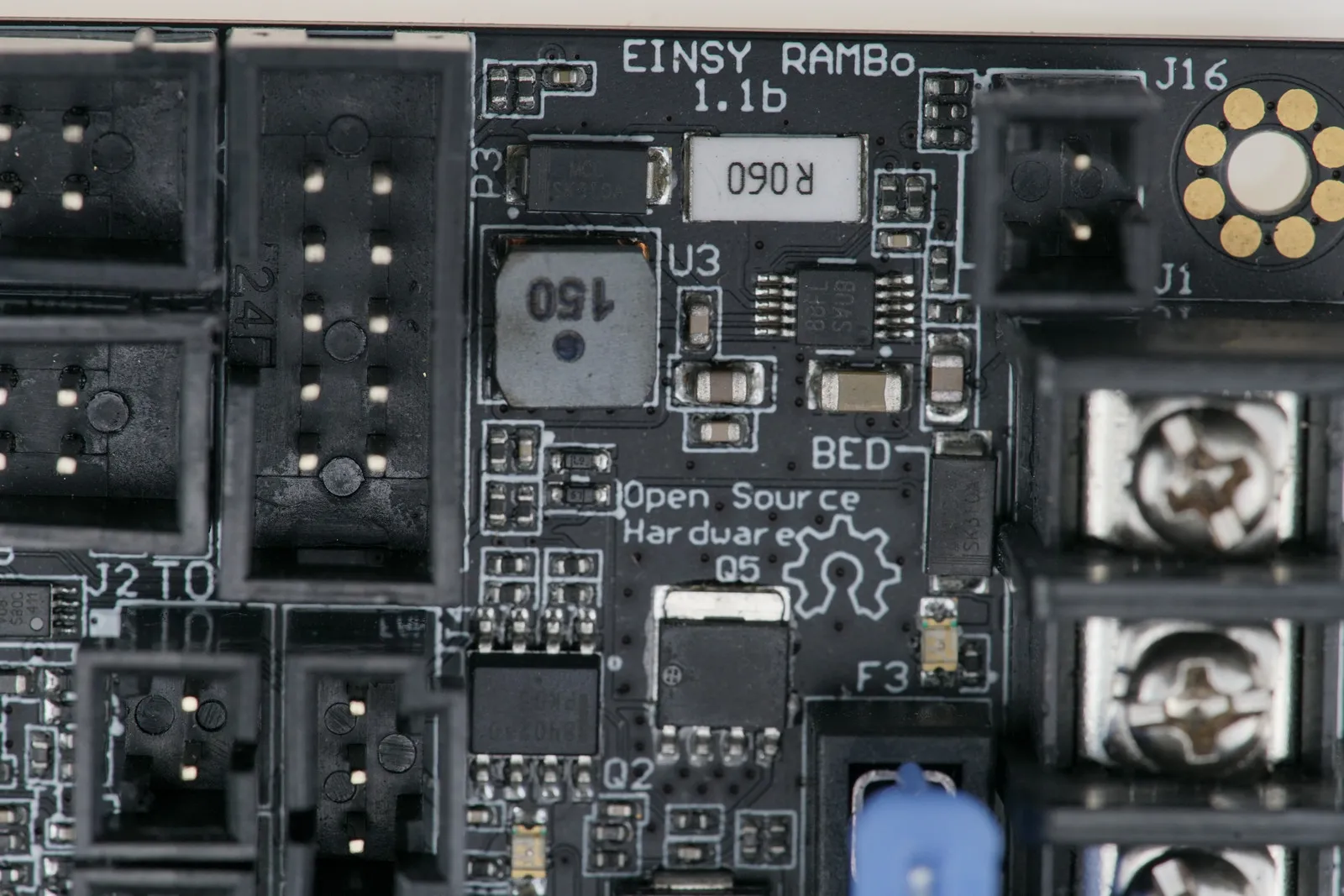

Prusa MK3S Einsy Rambo 1.1b

Особенности

Материнскую плату

Для Arduino MEGA совместимые Процессоры Atmega2560 и Atmega32u2 совместимы со всеми прошивками класса RAMPSКристаллы для usb и mcu (Точность синхронизации до 10ppm)3 гнезда термистора + 4-я цепь термистора на ZProbe.

Драйверы двигателей

4 Trinamic TMC2130 1/256th микростеп драйверы двигателя (2 разъема на Z для Prusa Mendel и других dual Z конструкций принтера)SPI контроль шагового тока вместо ШИМ.Микростеп режим, настроенный MCU через прошивку (SPI, никаких перемычек не нужно)PWM DC выходы (экструдеры, вентиляторы и т. Д.)4 выхода (1 экструдер, 1 кровать, 2 маломощных (вентилятор и т. Д.)МОП-транзистор с низким сопротивлением для прохладного бегаСветодиодный индикатор для каждого каналаВентиляторы имеют 3pin разъем вентилятора.Вентиляторы имеют 5 в вместо источника питания 12-24 В.Разъемы вентиляторов имеют отзывы тахометра на MCU для измерения скорости вентилятора в способной прошивке.

Мощность

2 направляющих ввода мощностиКровать с подогревом, 15A 12-24V (15A специальный предохранитель)Первичная мощность 10 А 12-24 В: двигатели, логика и вентиляторы (5A выделенный предохранитель) + Экструдер (5A выделенный предохранитель)Встроенный SMPS для 5 в поколения от моторов, логики и вентиляторов railОбеспечивает питание 5 в вентиляторам

Разъемы

4-контактный мотор, zprobe plug-Molex 5057-94043-контактный вентилятор Подключаемый модуль Molex 5057-94032-контактный Термистор, мех. Заглушка фиксатора-Molex 5057-9402
