PT100 до 4-20ma аналоговый модуль сбора выхода Платиновый термистор температурный передатчик 0-10 V/5VDC

Основные технические параметры

Все виды тепловых сигналов сопротивления в поле изолированы и передаются, и сигнал постоянного тока или напряжения выводится на систему управления или другой блок комбинированный инструмент. Изоляция сигнала может эффективно устранить обратную связь и решить проблему сухого помехи, преобразования сигнала, передачи и соответствия в промышленном поле.

Это термостойкий температурный передатчик, один в, один из изоляторов. Изолятор принимает независимый источник питания постоянного тока, который изолирован между входом и выходом.

Стандартный 35 mmDIN рельсовая клемма монтажа.

Установка:

DIN 35 мм Стандартный направляющий Тип карты установки, установка, пожалуйста, обратите внимание, что положение карты является стабильным и твердым.

Вертикальная установка рекомендуется по возможности. Если требуется Горизонтальная установка, гарантирована последовательная производительность.

Мощность питания

Напряжение питания: 24VDC±10%

Потребление тока: <80мА (24VDC источник питания)

Потеря мощности: <2 Вт (при поставке 24VDC)

Входной сигнал

Типы термостойкости: Pt100, Pt10, Cu50, Cu100 и т. Д.

Сопротивление свинца: ≤5ohm

Выход

Выходной ток: 4-20мА; другой указанный ток

Выходное напряжение: 1-5 в; другое указанное напряжение

Допустимая нагрузка на ток: <500ом

Напряжение выходной ток нагрузки: <5ма

Выходная пульсация: <20 мВ p-p

(Примечание: текущая Выходная пульсация измеряется при условии сопротивления 2502)

Синтез основных технических параметров

Стандартная точность: ±0. 2% Ф. С, ±0. 5% Ф. С

Температурный дрейф: ± 015%/℃

Время отклика: <0,03 s (10-90%)

Время стабильности: <0,5 s

Воздействие изменения источника питания: <±0. 1% (допустимый диапазон напряжения)

Изоляционное напряжение: 2500VDC/мин

Сопротивление изоляции:> 100 м Ом

Выходная пульсация: <20 мВ/Vp_p

Рабочая температура окружающей среды:-10-50 ℃

Влажность рабочей среды: <85RH %

Температура окружающей среды хранения:-30-60 ℃

Габаритные размеры: 16,6 × 105x65 (мм)

Материал корпуса: огнестойкий абс + ПК

Пылезащитная конструкция: Да

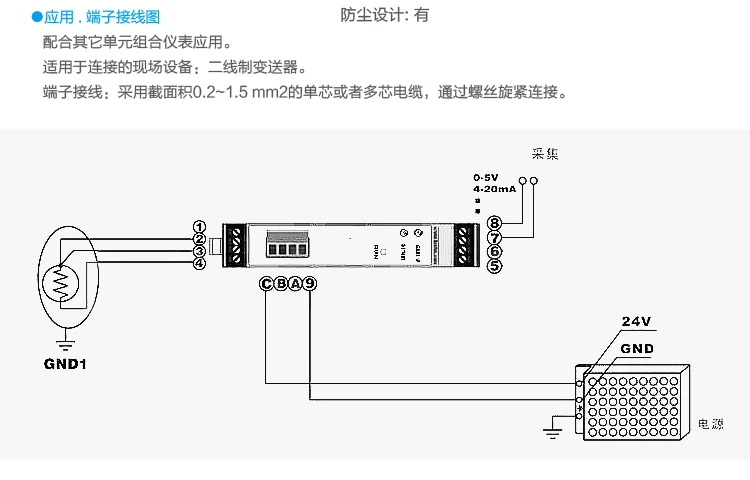

Сотрудничество с другим блоком комбинированный инструмент

Полевое оборудование подходит для подключения: двухпроводной передатчик.

Клеммная проводка: одиночные или многожильные кабели с секционной областью 0,2-1,5 мм2 используются для подключения с помощью винтового затягивания.
