QJE DC Регулируемый источник питания с цифровым потенциометром для хранения QJ3003T поставщик питания

QJE DC Регулируемый источник питания с цифровым потенциометром для хранения QJ3003T поставщик питания

Особенности:

Точность и разрешение 10 мВ/1 мАНизкий уровень шума и пульсацииВысоконадежная защита от перегрузки по току (OCP)Блокировка клавиатуры для предотвращения ошибок оператораБольшой светодиодный дисплей

Технические характеристики:

Режим работы:

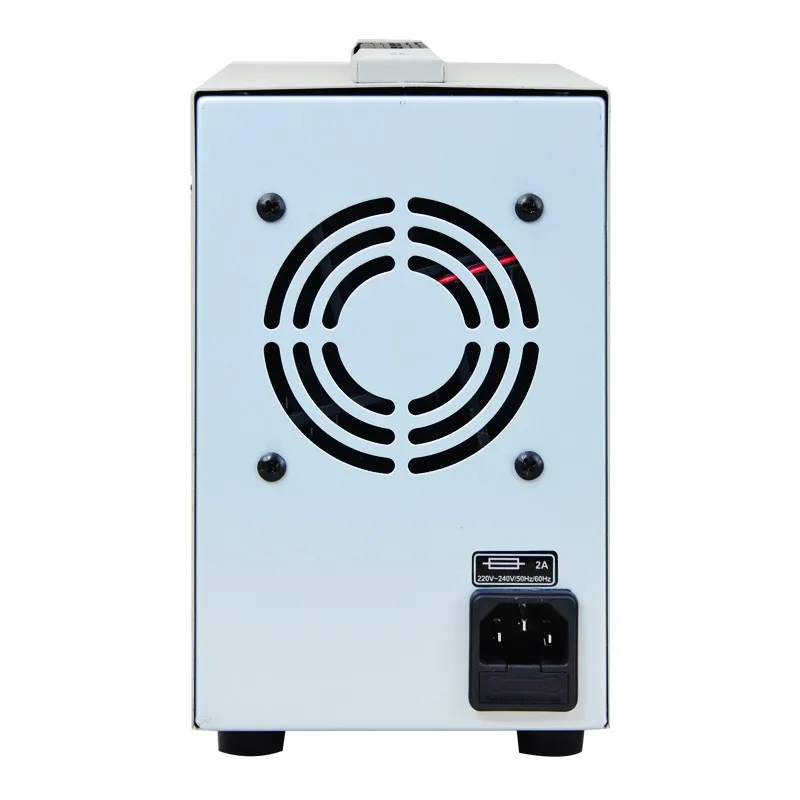

1. Подключите входящий в комплект шнур питания к задней части устройства и подключите другой конец в подходящий Заземленный разъем питания.2. Нажмите кнопку питания для включения источника питания.Устройство отображает последние используемые настройки.3. Нажмите кнопку питания, чтобы выключить источник питания.Набор Предел НапряженияЧтобы установить предел напряжения, который вы хотите использовать:1. Нажмите на циферблат напряжения до тех пор, пока грубая цифра на Вольтметр не мигнет.2. Поверните циферблат, чтобы установить желаемое значение.3. Нажмите кнопку снова, чтобы установить тонкую регулировку.4. После этого подождите 2 секунды, пока дисплей не перестанет мигать.Набор Постоянный режим напряженияЕсли вы хотите использовать блок питания в режиме постоянного тока:Установите предел напряжения.Нажмите и удерживайте кнопку тока, пока индикатор C не загорится. Нажмите еще раз, чтобы выключить режим постоянного напряжения.Набор ограничение токаЧтобы установить текущий предел, который вы хотите использовать:1. Нажмите на текущий циферблат, пока грубая цифра на Амперметр не мигнет.2. Поверните циферблат, чтобы установить желаемое значение.3. Нажмите кнопку снова, чтобы установить тонкую регулировку.4. После этого подождите 2 секунды, пока дисплей не перестанет мигать.Подключение нагрузки1. Подключите положительный терминал нагрузки к красному + терминалу источника питания.2. Подключите отрицательный терминал нагрузки к черно-терминалу источника питания.3. Вы можете подключить + или-терминал к зеленому земному терминалу источника питания, чтобы подключить напряжение к 0 В (земной потенциал) на этом терминале.Если Вы оставляете Заземленный терминал неподключенным, выход плавает по отношению к земле.Блокировки Панель ключиЧтобы предотвратить нежелательную работу кнопок панели, вы можете блокировать переднюю панель.1. Нажмите и удерживайте циферблат регулировки напряжения, пока индикатор блокировки не загорится. Кнопки теперь заблокированы.2. Чтобы разблокировать панель, нажмите и удерживайте кнопку, пока индикатор блокировки не выключится.Защита от избыточной силы тока1. Для защиты от перегрузки по току Установите максимальный ток, а затем нажмите и удерживайте текущий циферблат, пока индикатор OCP не загорится.2. Нажмите/вкл для применения вывода к нагрузке.Если выходной ток становится выше заданного значения, источник питания отключает выход и вспыхивает индикатор OCP.3. Отсоедините нагрузку.4. Для восстановления нажмите клавишу OCP.
