QL-X581 Industrial Data Acquisition and Temperature and Humidity Video Character Stacker(Measuring Length and Depth

X581 промышленный модуль для сбора данных и измерения температуры и влажности

-------1 Измерение глубины инкрементным поворотным кодером с каналами, длина + 1 канал температуры и влажности + 7 программируемых пользователем данных сбора каналов

■ Обзор продукта

Укладчик видеоперсонажей (экранный дисплей, аббревиатура OSD), также вызываемый на экранном дисплее, он может укладывать китайские и английские символы в композитный видеосигнал (или изображение) информации оборудования.

X581yesx500 обновление продуктов, это inQL800AUpgrading и расширение продуктов на основе модулей (QL800B); фиксация x500измерение длины стека функция andQL800AAll функции, в то же время, это увеличивает 7 каналов сбора данных и наложения функции дисплея и один канал температуры и влажности символ наложения функции 。

Вся система состоит изМодуль наложения видеосимволов (модель: QL800B)、Модуль сбора данных (модель: QL20)ИНастройка параметровТри части 。 модуль интерфейса сбора данных adopts51один чип microcomputerSTC8F2K16S, бесплатный исходный код для пользователей, пользователи с возможностью программирования могут изменить код в соответствии с фактическими потребностями (исходный код предоставлен производителем, но техническая поддержка программирования не предоставляется).

Комплексная Замена x500depth, измерение длины видео персонажа штабелера 。 на заводе, модуль сбора данных написан, чтобы использовать поворотный энкодер для измерения глубины штабелирования, информация о длине и использовании температуры и влажности

Код для информации о температуре и влажности передатчика, не требуется программирование, только нужно использоватьНастройка параметровУстановите необходимые параметры, чтобы привести его в действие.

Напоминаем: видеогенератор установлен в модуле суперпозиции видеоперсонажей, он может непосредственно управлять экраном дисплея со стандартным разрешением композитный видеоинтерфейс, нет необходимости в внешних камерах и т. д., то есть, В качестве отображения данных используется только экран дисплея.

■Product характеристики

· Фиксация X500 Функция измерения глубины стека 。 позволяет произвольно модифицировать единицы измерения, и имеет большие возможности измерения данных и отображения, более элегантная форма персонажа 。

· Добавить программируемую функцию измерения температуры и влажности 。

· Текст описания может отображаться в нескольких строках, чисто до 500китайских и английских символов.

· Common8passageway (0 ~ 7) Любая линейная функция суперпозиции данных, программируемая потребителями, а также функция суперпозиции температуры и влажности каналов. но только канал может постоянно сохранять параметры настройки в модуле укладки, модуль сбора данных также предназначен для сохранения в factory0Power off данных для канала 。

· В наложении modulek3интерфейс разработан с последовательным интерфейсом, модуль интерфейса сбора данных через последовательный port2Send данные сбора в штабелирующий модуль, другие операции, такие как преобразование данных, кисть данныхНовый. Расположение и суперпозиция символов все завершены в модуле суперпозиции.

· X581 Максимальная информация, которая может быть собрана is6Byte, максимальное значение данных до to281474976710655Fifteen место, namely±280триллионы, andX500only±21Billion.

· X581 больше не likeX500Preset кодер импульсного номера и окружности ведущего колеса, метод установки постоянной принимается, поэтому он может адаптироваться к любому линейному приобретению данных, например, давление, вес, напряжение, электрическийПоток,... количество деталей и т. Д. (Для кодировщика измеряет глубину длины, его постоянная окружность = окружность ведущего колеса/количество импульсов в неделю кодировщика).

· Постоянный максимум is65535, точность после запчатки может достигать 14 потенциалов, обеспечить точность измерения в наибольшей степени.

· Каждый канал измерения может быть установлен произвольно, большинство единиц измерения 8 китайских и английских символов.

· Можно установить, что Наложение дисплея каждого канала находится справа или слева и горизонтальное и вертикальное положение.

· Нет десятичной дроби для наложения отображения данных может быть установлен. 1 возможная дробная дробь.

· Заводское состояние модуля сбора данных предоставляется с помощью кнопки сброса оборудования pin для измерения глубины или длины поворотного кодировщика, программное обеспечение также может быть сброшено, Значение данных или фактическое значение может быть предено.

· X581 Количество символов половинной ширины, отображаемых слов в каждой строчке, должно быть не менее 60 отдельных, полный угол китайских характеристик 40 отдельных, и половина и Полный углы могут быть смешаны, более красивый шрифт, большая возможность отображения данных; andX500most

Несколько дисплеев only24 символов могут отображать только полноразмерные символы.

· Встроенный генератор видеосигнала, когда внешний видеосигнал потерян, он может автоматически переключаться на внутренний синхронный сигнал, убедитесь, что наложенный сигнал не потерян.

· Самостоятельная адаптация, стандартный формат видео.

· Коммуникационный последовательный порт модуля сбора данных: 1individualRS232orRS485orTTLInterface (последовательный порт 1), 1 индивидуальный последовательный порт TTL 2 подключения с укладчиком 。

· Последовательный порт скорость передачи заводской default9600bps 。

· + 5VDC источник питания, допустимое отклонение 5% 。

· Бесплатное программное обеспечение для тестирования компьютера, вам не нужно никаких программ для тестирования функций продукта.

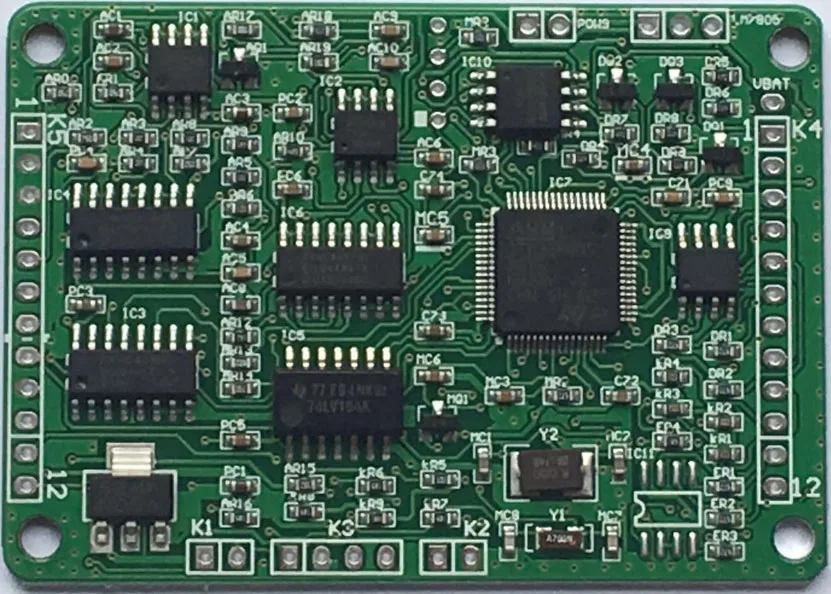

■Product фотографии

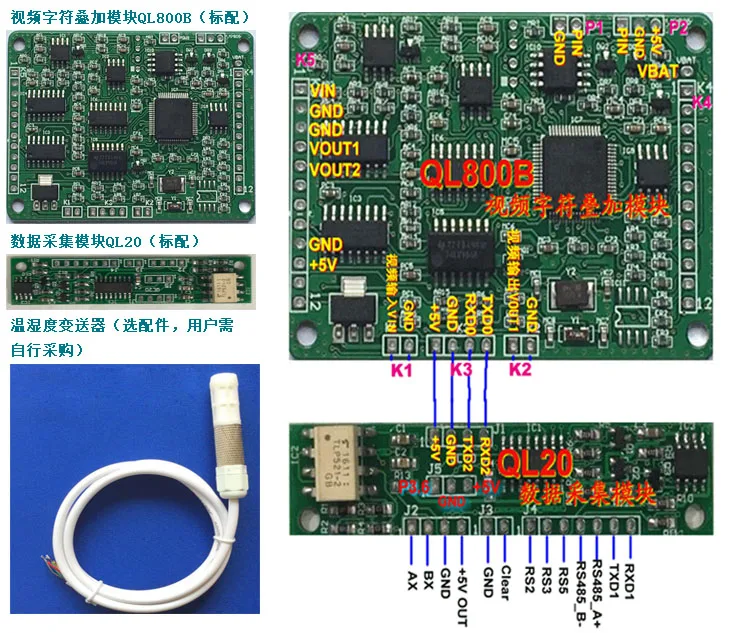

■Pin Описание

■Тестовая настройка программного интерфейса компьютера

■Product аксессуары

· Видеосимвольная накладка moduleQL800B, 1 блок

· Модуль сбора данных QL20, 1 блок

· Выбор пользователя передатчика температуры и влажности, действующее supportTH10S-BProduct соглашение
