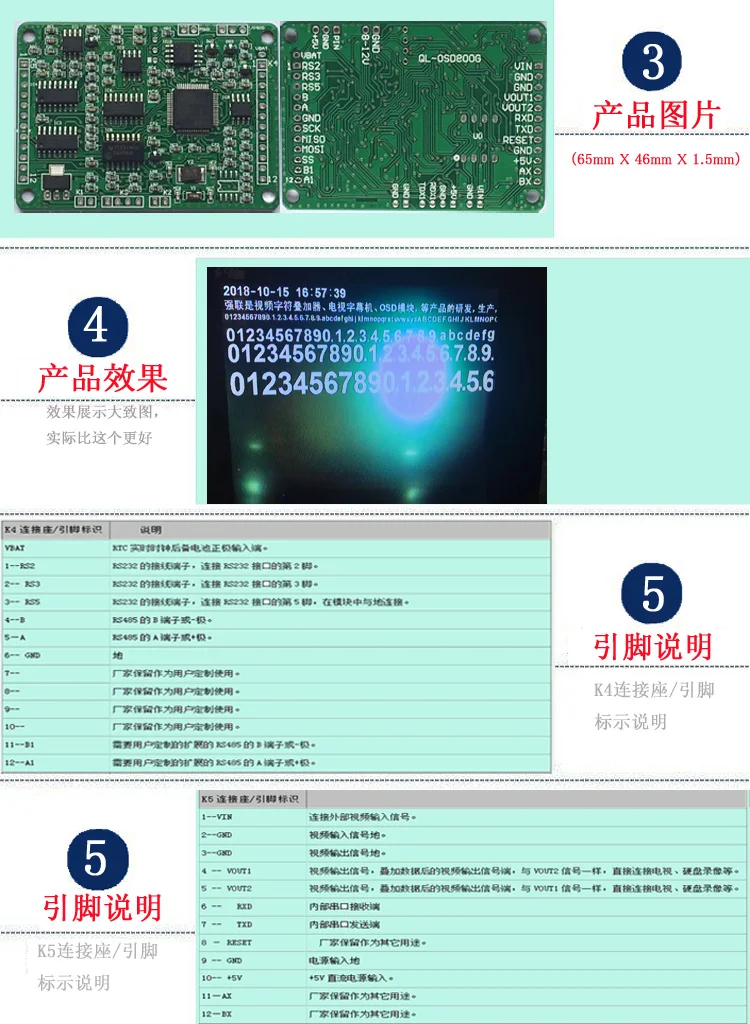

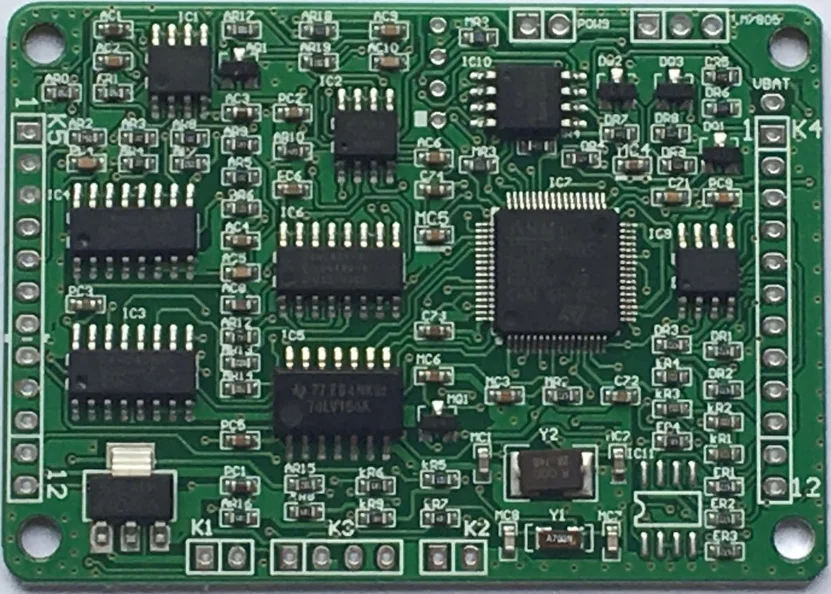

QL800A Industrial Video Character Stacker Module

Описание продукта:--- Экранный дисплей (OSD), также называемый экранный дисплей, является устройством, которое может накладывать китайские и английские символы (или картинки) в композитный видеосигнал.

QL800 серии видео символ графического наложения, разделенный на A, s, HK четыре модели, из которых QL. 800a является основным типом символов; QL. 800s основан на QL. 800a, добавление общей поперечной линии или прямоугольной или круговой функции наложения; QL800H основан на QL. 800a. Он добавляет несколько функций, таких как точки рисования, линии рисования (включая прямые и косые линии), круги рисования, прямоугольники и угловые линии. QL. 800k-xx используется для специальной настройки клиентов.

В этой части описывается базовый QL800A. Аппаратное подключение и протокол связи и т. Д.

Особенности:
Может адаптироваться к форматам широкого экрана (16: 9) и узкого экрана (4: 3), чтобы избежать геометрических искажений символов или графики, наложенных на экраны дисплея различных спецификаций. Широкий экран горизонтальная точечная матрица байт 120 байт или 960 матрицы точек; узкий экран горизонтальная точечная матрица байт 92 байт или 736 матрицы точек; Вертикальный эффективный отображение линий 540.,

Установка горизонтального положения в байтах или точечной матрице в качестве блока, и вертикальное направление находится в линии сканирования в качестве блока для достижения точного позиционирования положения дисплея, таким образом, интервал между словами и межстрочный интервал можно регулировать произвольно.

Встроенные 16X16, 24X24, 32x32, 48x48, 64x64. В том числе, 24х24 является основной шрифт, в том числе GB2312 (нажмите, чтобы загрузить и просмотреть код стол) все на китайском и английском языках героев, в общей сложности 8192.

Различные персонажи библиотеки могут быть смешаны и отображены. Автоматическое распознавание символов половинной или полной ширины для разумной компоновки дисплея

Для 16x16 символов каждая линия может отображать не менее 80 символов; для 24x24 символов, каждая линия может отображать не менее 60 символов половинной ширины и 40 китайских символов полной ширины.

3 символа яркости, самый яркий, яркий и черный можно установить, символ может установить ход или не ход.
Яркость фонового видео персонажа может быть настроена для подсветки персонажа.
Блок стека может быть заполнен или очищен по байту или линии сканирования.
Наложенная информация 4 экранов может быть записана и сохранена в модуле для динамического вызова пользователя или как загрузочный экран.
Встроенные часы в режиме реального времени, 5 различных режимов отображения.
Встроенный генератор видеосигнала, когда потеря внешнего видеосигнала может быть автоматически переключена на внутренний сигнал синхронизации, чтобы убедиться, что сигнал стека не потерян.
Адаптивно для стандартных видеоформатов PAL и NTSC.
Последовательный порт связи: 1 стандартный RS232 или RS485 или ttl интерфейс, 1 расширяемый RS485 или ttl интерфейс (по заказу пользователя)

· Множественные модули допускаются к сети через RS485, и адресный код каждого модуля может быть изменен (заводской код адреса по умолчанию равен 0), и пользователи могут осуществить vod или вещательную передачу.

Скорость передачи данных последовательного порта может быть установлена 1200 ~ 115200bps, заводская установка по умолчанию 115200bps.

+ 5 В Источник питания постоянного тока, допустимая погрешность 5%.

Цифровой уровень совместим с + 5 В и 3 в.

QL800A Спецификация формы штифты и высококачественные продукты полностью соответствуют. (Другие модели изделий могут быть выполнены для трассировки точек, рисования линий (в том числе прямых и косых линий), рисования кругов, прямоугольников, угловых линий... и т. Д.).

Бесплатное программное обеспечение PC side test tool, вам не нужно какое-либо программирование для тестирования функций продукта.

'
