■Обзор продукта

Ключевые слова: аналоговый HD, коаксиальный HD, видео персонаж штабелер, динамический видео персонаж штабелер, AHD, CVI, TVI

Укладчик видеосимволов (экранный дисплей, аббревиатура OSD), также называется на экранном дисплее, это устройство, которое может складывать китайские и английские символы и графическую информацию в композитный видеосигнал 。

Ql900aаналоговый коаксиальный штабелер персонажа HD через последовательный portRS232, RS485andTTLAnd внешние компьютеры, датчик, одночиповое соединение, динамическое положение китайских и английских символов и данных.

■Характеристики продукта

· AdaptableAHD, CVI, TVI 1080Pand720P, обеспечивает динамическую и статическую надпись 。

· Горизонтальное положение устанавливается в байтах или решетках, вертикальное направление в сканлинах, точное позиционирование положения дисплея, поэтому, расстояние между словами и межстрочный интервал могут быть скорректированы произвольно.

· Built-in16X16, 24X24, 32X32, 48X48, 64x64fonts library, 24x24main, ContainGB2312 (нажмите скачать для просмотра таблицы кодов) все китайские и английские символы, всего 8192 индивидуальные 。

· Различные символы могут быть смешаны. Автоматическое распознавание символов половинной или полной ширины, для достижения разумной схемы отображения.

· Около 16x16 символов, не менее символов могут быть отображены в каждой линии 80 отдельных; около 24x24 символов, количество половинной ширины символов, отображаемых в каждой строчке, не должно быть менее 60 отдельных, полный угол китайские характеристики 40 отдельных.

· Символьная графика brightness50 ~ 155 постоянно регулируется, символьная графика может установить ход или без хода.

· Встроенные часы в режиме реального времени, 5 различных режимов отображения.

· Последовательный порт связи: Standard1individualRS232orRS485orTTLInterface, 1ScalableRS485orTTLInterface (Пользовательская Настройка) 。

· Разрешить несколько модулей к сети pasrs485, адресный код каждого модуля может быть изменен (заводской код адреса по умолчанию is0), пользователи могут осуществлять по требованию или вещательной передачи.

· Скорость передачи данных последовательного порта может быть set1200 ~ 115200 bpssetup, Заводская default9600bps 。

· + 5VDC источник питания, допустимое отклонение 5% 。

· Совместимый с цифровым уровнем + 5VAnd3V 。

· QL900AShape Спецификация pin и ql800products точно такие же.

· Бесплатное программное обеспечение для тестирования компьютера, вам не нужно никаких программ для тестирования функций продукта.

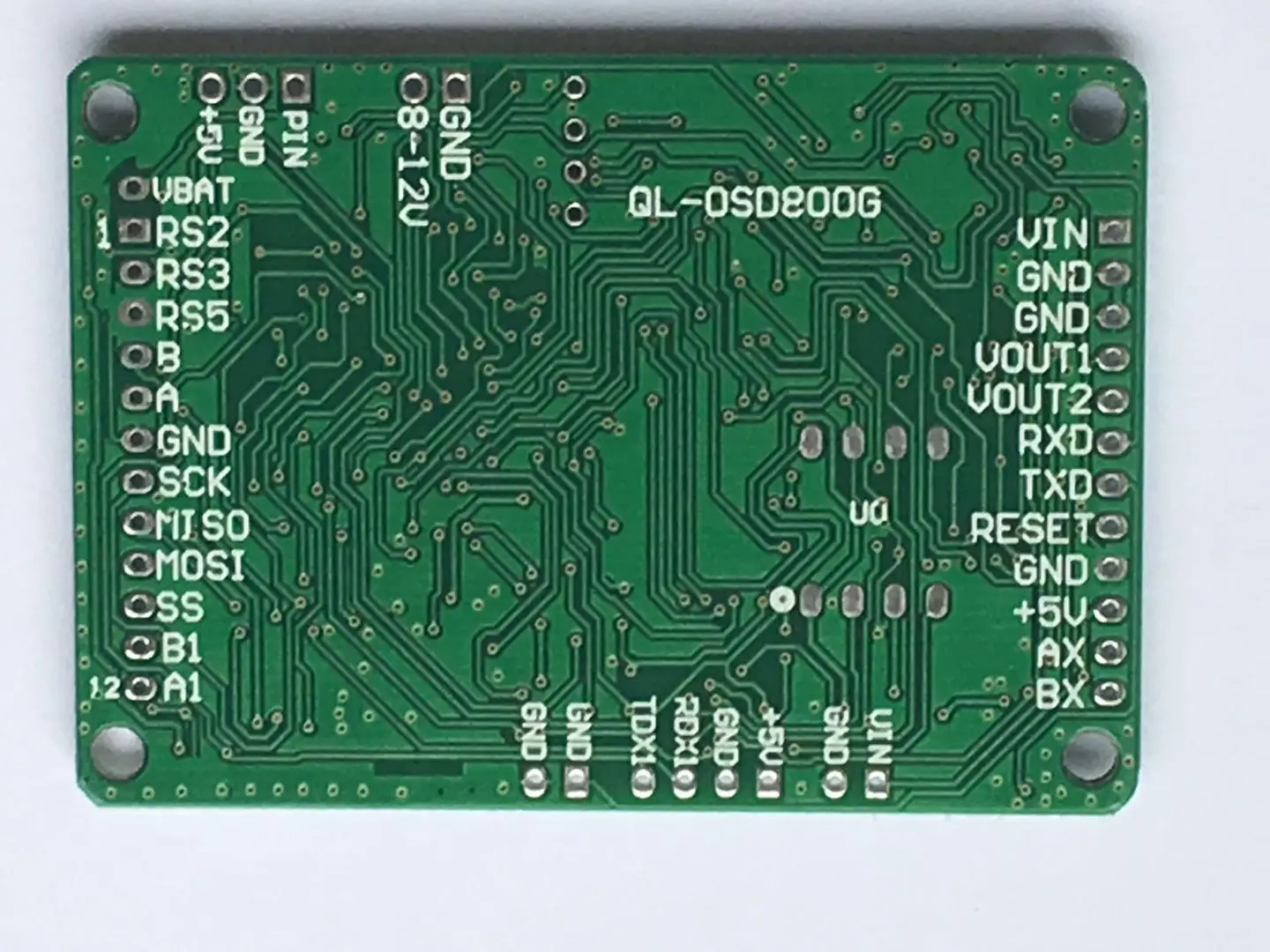

■Фотографии продуктаМодульный (65 мм X 46 мм X 1,5 мм)

QL900A аналоговый коаксиальный Hd видеоперсонаж Superimposer модули AHD, CVI, TVI

■Модуль расширения, штыревая панель Описание

K4Соединительный блок/контактный Идентификатор	Объяснить
VBAT	РТКВ режиме реального времени резервный аккумулятор положительный вход 。
1--RS2	RS232Клеммный блок, разъем 232interface part2foot 。
Для детей возрастом от 2 RS3	RS232Клеммный блок, разъем 232interface part3foot 。
3 -- RS5	RS232Клеммный блок, разъем 232interface part5foot, подключение к заземлению в модуле 。
4--B	RS485OfBTerminal или-чрезвычайно
5-A	RS485OfATerminal или + чрезвычайно
6 -- заземление	Земля
7 --	Производитель оставляет его для индивидуального использования.
8 --	Производитель оставляет его для индивидуального использования.
9 --	Производитель оставляет его для индивидуального использования.
10 --	Производитель оставляет его для индивидуального использования.
11--B1	Нужен пользовательский удлинитель 485ofbterminal или-чрезвычайно 。
12--A1	Нужен пользовательский расширитель 485ofaterminal или + чрезвычайно 。
K5Соединительный блок/контактный Идентификатор
1--VIN	Подключение внешнего видео входного сигнала 。
2--GND	Входной сигнал Видео местах 。
3--GND	Видео выход сигнала земли 。
4 -- VOUT1	Видео выходной сигнал, видео выходной сигнал терминал после наложения данных, andvout2сигнал такой же., прямое подключение к телевизору, запись жесткого диска и т. Д.
5-VOUT2	Видео выходной сигнал, видео выходной сигнал терминал после наложения данных, andvout1сигнал тот же., прямое подключение к ТВ, запись жесткого диска и т. д.
6 -- RXD	Внутренний серийный приемник с портом
7 -- ТСД	Внутренний Серийный порт передатчик
8-сброс	Защищены производителем для других целей.
9 -- заземление	Мощность вход земли
10 -- + 5 В	+ 5ВВход питания (постоянного тока) 。
11-колун	Защищены производителем для других целей.
12-BX	Защищены производителем для других целей.
Примечания:1, Помеченный на модуле + 5 vсоединенный внутри, может использоваться как + 5 VInput или выходной терминал блока питания 。 2, контакты той же идентификации соединены внутри, тот же эффект 。
