Обзор продукта
QLS2802S-2M/5 м DDS генератор сигналов/счетчик частоты 2,4 "TFT Красочный
Деталь
Описание:
В QLS2800S серии с коробкой передач польза крупномасштабных FPGA интегральные схемы и 32-разрядный высокоскоростной ARM Микропроцессоры. Внутренняя схема принимает SMT, что значительно улучшает анти-помехи и срок службы инструмента. 2,4 дюймовый TFT ЖК-экран имеет высокое разрешение 320*240. Он может отображать все параметры канала и подает функции текущей кнопки, обеспечивая хорошее использование кнопок и значительно повышая работоспособность.
Прибор имеет большие преимущества в генерации сигнала, сканировании сигналов, измерении параметров. Это идеальное испытательное и измерительное оборудование для электронных инженеров, электронных лабораторий, производственных линий и обучения и исследований.
Особенности:
-Технология DDS, конструкция FPGA, сверхнизкое энергопотребление
-Легко переносить и использовать с адаптером питания DC5V
-2,4 дюймовый цветной TFT экран: легко использовать с кнопками переменной функции и поворотным кодером
-Основные функциональные формы, включая синусоидальную волну, треугольную волну, квадратную волну, форма волны пила и импульсную волну с регулируемым циклом работы
-Минимальная частота выходного сигнала составляет 0,01 Гц
-10 групп битов для хранения параметров от M0 до M9. Автоматически запоминайте данные M0, когда он включен
-Частота сигнала составляет 0,01 Гц, а амплитудное разрешение-10 мВ
-2 режима запуска: ручные и внешние Режимы запуска. Он может выводить любой импульсный поезд от 1 до 999999.
-Регулировка рабочего цикла импульсной волны до 0.5%
-Частотное сканирование с конечной точкой
-С функциями измерения частоты и подсчета
-Все параметры могут быть откалиброваны внутренними правилами
-Мощная функция связи: полностью открытые протоколы связи облегчает вторичное развитие
-После подключения к ПК, ПК можно использовать для управления прибором
-Его интерфейс работы может быть переключен между китайским и английским, для более широкого применения
Подходит для: ① Выход частоты
② Амплитуда
③ Уклон
④ Отделение для удостоверения личности-рабочий цикл
⑤ Измерения Функция
⑥ Время ворот
⑦ Световой индикатор измерения частоты
⑧ Селективной функции
⑨ Форма выходного сигнала
⑩ Пустые
Панель Введение:
Подходит для: ① данные отображаются зона
② Длина волны Выход Порты и разъёмы
Input входной порт для внешнего сигнала
Output выходной порт для TTL сигнал (синхронный выход)
⑤ Управление кнопки
⑥ Энкодер
⑦ Световой индикатор Функция кнопки
⑧ Вспомогательный Управление кнопки

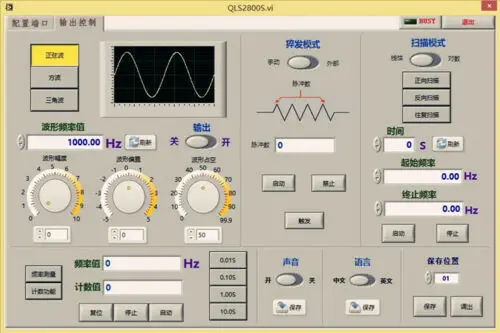

Интерфейс для ПК:
Технические параметры:
Основные характеристики:
-Диапазон частот:
Синусоидальная волна: 0 Гц-2 МГц/0 Гц-5 МГц
Квадратная волна: 0 Гц-2 МГц
Треугольная волна: 0 Гц-2 МГц
Форма волны пила: 0Hz-2 MHz
-Выходная Модуляция: частотное сканирование, разрыв
-Типы сигналов: Синусоидальная волна, квадратная волна, треугольная волна, форма волны пила
-Погрешность частоты: ± 8 × 10-6
-Стабильность частоты: ± 5 × 10-6
-Диапазон амплитуды (пик-до-пик): 10mVp-p до 10Vp-p
-Выходное сопротивление: 50Ω±10%
-Амплитудное Разрешение: 10mVp-p
-Стабильность амплитуды: ± 5% (каждые 5 часов)
-Погрешность амплитуды: ± 1% + 10 мВ (частота 1 кГц, 8 ВП-п)
-Диапазон смещения: от-100% до + 100%
Синусоидальной волны:
-Система гармонического сопротивления: 40dBc (<1 МГц), 35dBc (1 МГц ~ 5 МГц)
-Искажение: <0.8% (20 Гц ~ 20 кГц)
Квадратной формы волны:
-Время подъема края и падения края: ≤28ns
-Overshoot: ≤10%
-Диапазон регулировки рабочего цикла: 0.1% ~ 99.9%
Ttl/CMOS Датчик изображения:
-Время подъема края и падения края: ≤28ns
-Низкий уровень: <0,3 в
-Высокий уровень: 1 V ~ 5 V
Форма волны пила:
-Рабочий цикл> 50.1%: подъемная Форма волны пила
-Рабочий цикл <49.9%: падающая Форма волны пила
Сканирование:
-Режим сканирования: развертка по частоте
-Время сканирования: 0,1 S ~ 999,9 S
-Дальность сканирования: 0-Макс. Freq
Внешние функции измерения:
-Диапазон измерения частоты: от 0,01 Гц до 60 МГц
-Минимальное входное напряжение: 0.5Vp-p
-Максимальное входное напряжение: 10Vp-p
-Диапазон подсчета: 0 ~ 4294967295
-Метод подсчета: руководство
-Выбор источника: Ext. IN (аналоговый сигнал)
Хранение:
-Количество: 10 шт.
-Положение: от M0 до M9
Порты:
-Тип порта: USB к последовательному порту
-Скорость связи: 57600 bps
-Протокол связи: открытый протокол в командной линии
Физические параметры:
-Источник питания: 5 В постоянного тока
-Размеры: 170x200x70 мм (Д * Ш * В)
-Вес машины: 518 г
Показ функций:
(1) функция вывода волн: Выходная частота 100 K, пиковое-пиковое значение 10 V, синусоидальный сигнал с нулевым смещением.
(2) функция вывода волн: квадратный волновой сигнал с выходной частотой 100 K, пиковое-пиковое значение 10 V, и смещение до 0.
(3) функция вывода волн: Выходная частота 100 K, пиковое-пиковое значение 10 V, треугольная волна сигнала с нулевым смещением.
(4) функция вывода волн: выходной звуковой сигнал углового волн с выходной частотой 100 K, пиковое-пиковое значение 10 V, и смещение до 0.
(5) функция вывода волн: Выходная частота 100 K, пиковое-пиковое значение 10 V, смещение до нулевого пилообразного углового волнового сигнала.
(6) функция выхода сигнала: квадратный волновой сигнал с выходной частотой 100 K, пиковое-пиковое значение 10 V, смещение + 100%, и рабочий цикл 10%.
(7) функция выхода сигнала: квадратный волновой сигнал с выходной частотой 100 K, пиковое-пиковое значение 10 V, смещение-100%, и коэффициент нагрузки 90%.
(8) функция вывода волн: Выходная частота 3 м, пиковое-пиковое значение 10 В, синусоидальный сигнал с нулевым смещением.
(9) функция вывода волн: Выходная частота 3 м, пиковое-пиковое значение 10 мВ, синусоидальный сигнал с нулевым смещением.
(10) функция внешнего разрыва: осциллограф поставляется с квадратным волновым сигналом 1 K, а внешний триггер функции выводит три цикла синусоидальной формы с частотой 100 K.
Посылка включает в себя:
-1 х Основной блок
-1 x Кабель для стрижки Q9
-Кабель BNC-BNC-1 шт.
-1 х USB кабель
-1 х DC5V адаптер питания
