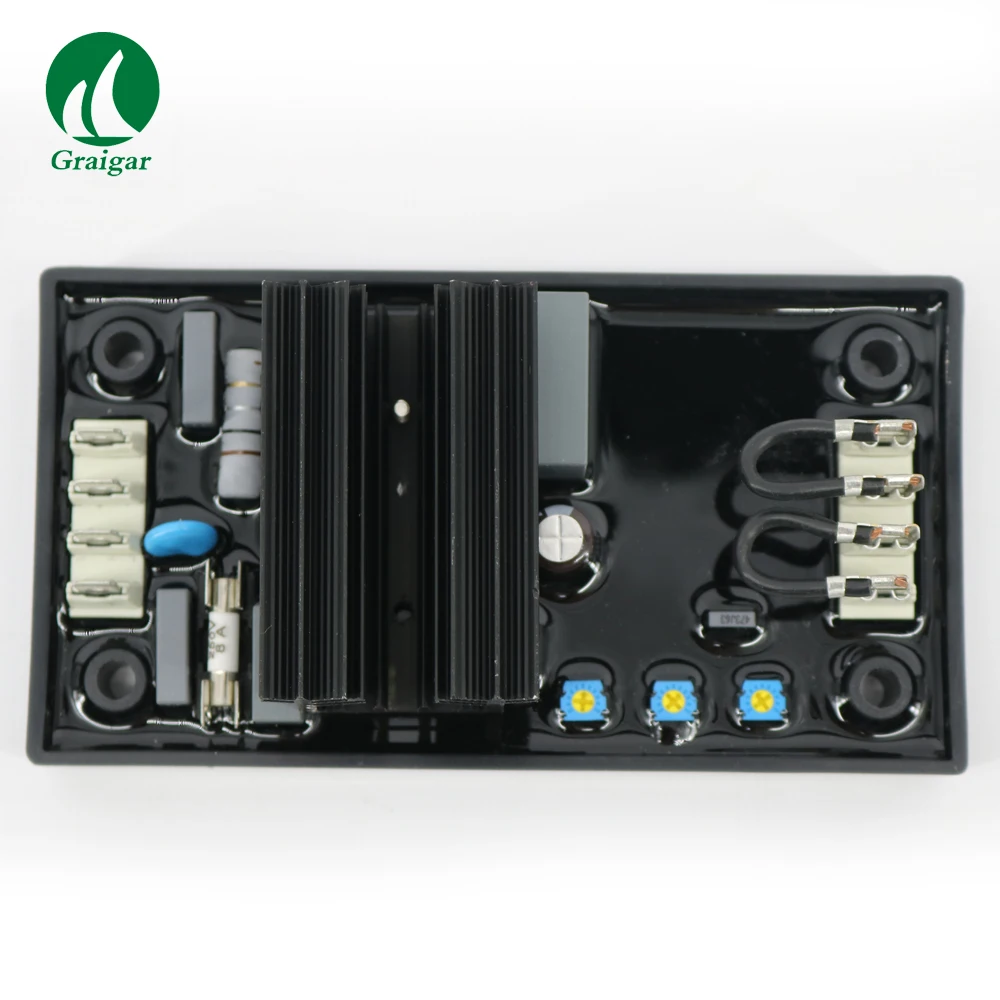

Генератор с шунтовым возбуждением самовзволнован регулятором напряжения R230.

*Регулятор контролирует ток возбуждения в качестве функции выходного напряжения генератора.

* Очень простой в дизайне, генератор С Шунтирующим возбуждением не имеет поддерживающей емкости короткого замыкания.

* Регулирование напряжения: около +/-0.5%

*Напряжение питания/диапазон зондирования 85 ~ 139 в (50-60 Гц)

* Время быстрого отклика (500 мс) для ограничитель бросков напряжения вариации амплитуды ± 20%

*Напряжение установка P1
* Стабильность установки P2.

* Начальные настройки потенциометра:

1) потенциометр P1 (Регулировка напряжения AVR): полностью против часовой стрелки.

2) дистанционный регулировочный потенциометр напряжения: Центральная позиция.
Запуск генератора на номинальной скорости. Если напряжение не
Увеличение, магнитная цепь должна быть повторно намагничена (см.
Раздел 2,3).

3) медленно поверните регулировочный потенциометр напряжения AVR P1
До получения номинального выходного напряжения.

4) Настройка стабильности с помощью P2.

5) Герметичный потенциометр P3 Заводской набор на 48 Гц для 50 Гц
И 58 Гц для 60 Гц
