R502A круглый емкостный полупроводниковый модуль идентификации отпечатков пальцев

R502a модуль емкостного отпечатка пальца интегрирует чип-алгоритм отпечатков пальцев, область сбора сенсорного большого:Пиксели: 192*192 пикселей, разрешение is508dpi; Два цветных кольцевых индикатора, можно управлять командой

\

С записью отпечатков пальцев, обработка изображений, хранение отпечатков пальцев, сравнение отпечатков пальцев (1:1) или поиск отпечатков пальцев (1: N) Другие функции.

\

\

Продукты включают в себя: R502AFingerprint module1slice, 6-ядерная соединение короткие wire1root, Интерфейс интервал is1.0mm

\

\

Технические параметры:

\

Мощность напряжение питающей сети:DC 3,3 V

\

Мощность Потребляемый ток:

\

Рабочий ток: 30 мА (стандартное значение)

\

Максимальный ток: 40mA

\

Время ввода отпечатка пальца: <0,3 секунд

\

Площадь окна: диаметр 15 мм

\

Пиксели: 192*192 пикселей

\

Разрешение изображения: 508 dpi

\

Размер доски: диаметр 22 мм

\

Соответствующий режим:

\

Режим сравнения (1:1)

\

Режим поиска (1: N)

\

Объем накопителя: 200Mei

\

Класс безопасности: Уровень Пять (от низкого до высокого: 1, 2, 3, 4, 5)

\

Скорость Ложного распознавания (FAR): <0.0001%

\

Процент отклонения (FRR): <1.0%

\

Время поиска: <0,3 секунды (1: 1000 время, среднее значение)

\

Верхний компьютерный интерфейс: RS232 (TTLLogic уровень, 3,3 В)

\

Скорость передачи: (9600╳N) bpsamongN = 1 ~ 12 (значение по умолчанию = 6, Namely57600bps)

\

Рабочая среда:

\

Температура градусов:-20℃-+ 45℃

\

Относительная влажность: 10% RH-85 % относительной влажности (без конденсации)

\

Схема следующая: интерфейс isMX1.0-6 P

\

\

Кроме того: 5,6 футов используются в ситуациях с питанием от батареи, сенсорный источник питания isDC3.3V-5 V, ток is5uaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaa он будет выводить низкий уровень, просыпаться MCU для питания на модуль отпечатков пальцев, чтобы сэкономить электричество.

\

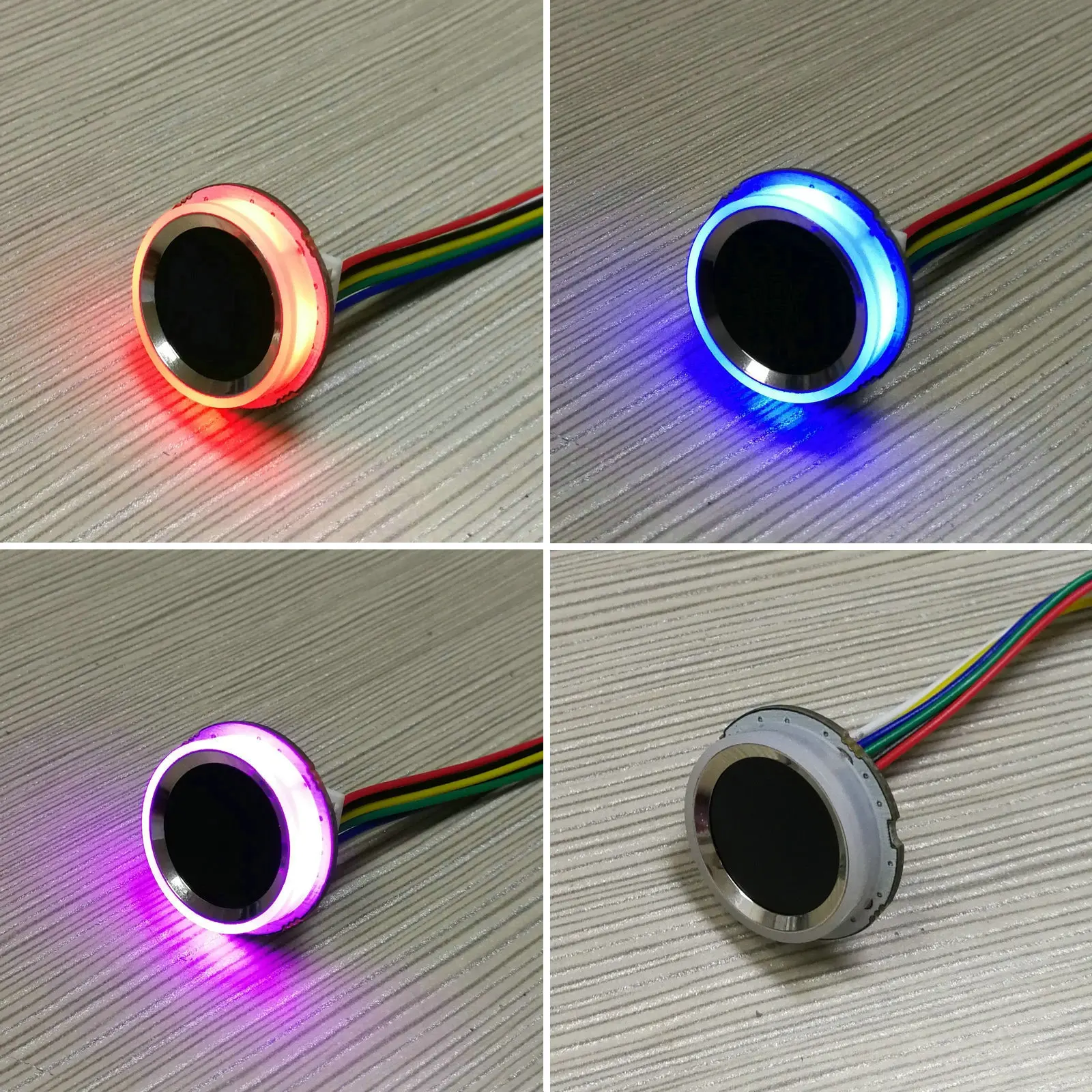

Продукт освещения Легенда:

\

\

Размерный рисунок выглядит следующим образом:

\

Примечания:

1. Упаковка: промышленная упаковка запасных частей

\

2. Поскольку этот продукт является частью,Вы должны иметь некую профессиональную базу при разработке, нет поддержки основных технологий; Вы можете обменять товар, если у вас есть проблемы с качеством, без возврата. Для применения в масштабе данного продукта, техническая поддержка, непосредственно предоставляемая производителем.

\

3. поскольку модуль отпечатков пальцев является составной частью, его интерфейс не имеет цепи защиты, не допускайте ошибок в проводке и электропитании, в противном случае, горение основного чипа не гарантировано, студентам и друзьям следует обратить особое внимание на покупку.

\

4. Царапины на поверхности приобретаемого чипа, нет гарантии на пятна или износ, пожалуйста, не царапайте или не надавите на него твердые предметы при использовании.

\

5. Без обучения, студентов и друзей, пожалуйста, покупайте внимательно,Покупатели с высокими требованиями к обслуживанию, пожалуйста, свяжитесь с нами.

'
