Описание

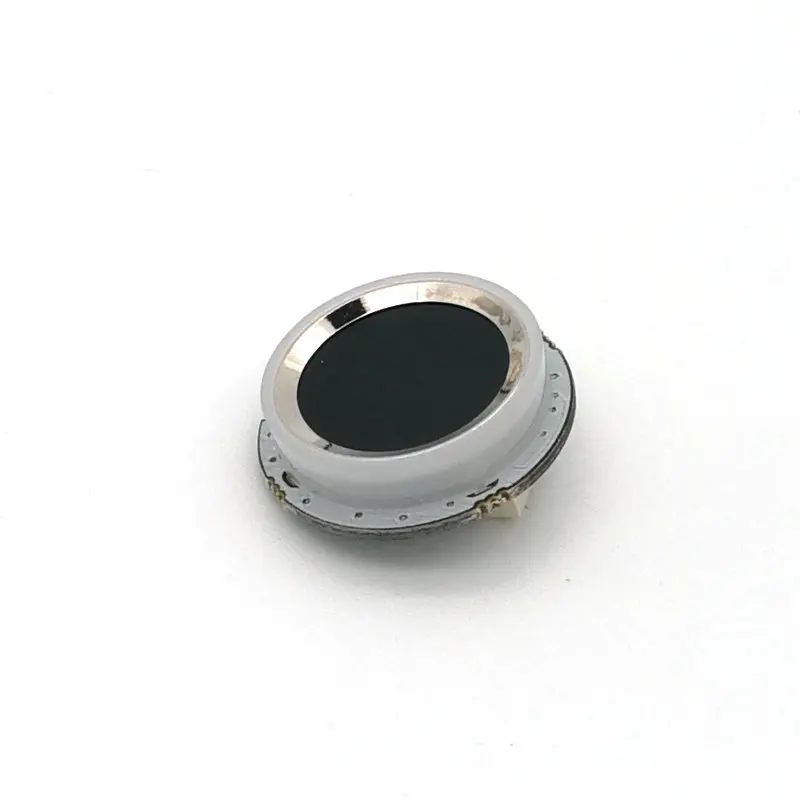

R502A емкостный сенсорный модуль сканирования отпечатка пальцев интегрирует алгоритмом отпечатка пальца, датчик коллекция площадь относительно велика, изображение пикселей: 192*192 пикселей, разрешение 508 точек на дюйм; двухцветная кольцо индикатор светильник, может контролироваться при помощи команды
Он имеет такие функции, как ввод отпечатков пальцев, обработка изображений, хранение отпечатков пальцев, сравнение отпечатков пальцев (1:1) или поиск отпечатков пальцев (1: N).

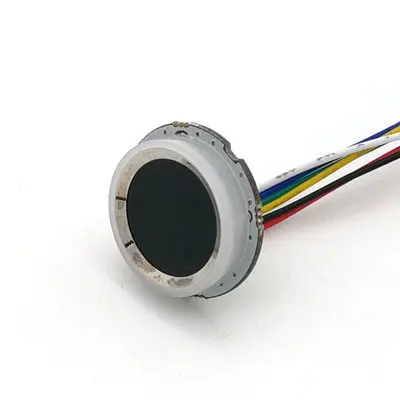

Продукт включает в себя: 1 шт. R502A модуль сканирования отпечатка пальцев, 1 шт. 6-ядерный соединение, а также интерфейс расстояние составляет 1,0 мм.
Технические параметры:
Напряжение питания: DC 3,3 В
Потребляемый ток:
Рабочий ток: 30 мА (Типичный)
Максимальный ток: 40mA
Время ввода отпечатков пальцев: <0,3 секунд
Область окна коллекции: диаметр 15 мм
Пиксель: 192*192 пикселей
Разрешение изображения: 508 dpi
Размер доски: диаметр 22 мм
В комплекте:
Метод сравнения (1:1)
Метод поиска (1: N)
Емкость для хранения: 200 шт.
Уровень безопасности: пять уровней (от низкого до высокого: 1, 2, 3, 4, 5)
Фальшивая ставка (FAR): <0.0001%
Процент отклонения (FRR): <1.0%
Время поиска: <0,3 секунд (1:1000 часов)
Интерфейс хост-компьютера: RS232 (ttl логический уровень, 3,3 В)
Скорость передачи данных: (9600╳N) bps, где N = 1 ~ 12 (значение по умолчанию N = 6, т. Е. 57600bps)
Рабочая среда:
Температура: от-20 °C до + 45 °C
Относительная влажность: 10% RH-85 % относительной влажности (без конденсации)
Схема выглядит следующим образом: интерфейс MX1.0-6P
另外: 5,6 脚是用在电池供电场合, 触摸感应电源是DC3 образования легкой пены. 3 V-5 V, 电流是5uA左右, 必须是常供电, 当有手指时感应输出一个低电平, 唤醒单片机给指纹模块上电, 从而达到省电的目的 。
产品亮灯图例:
尺寸图如下:
