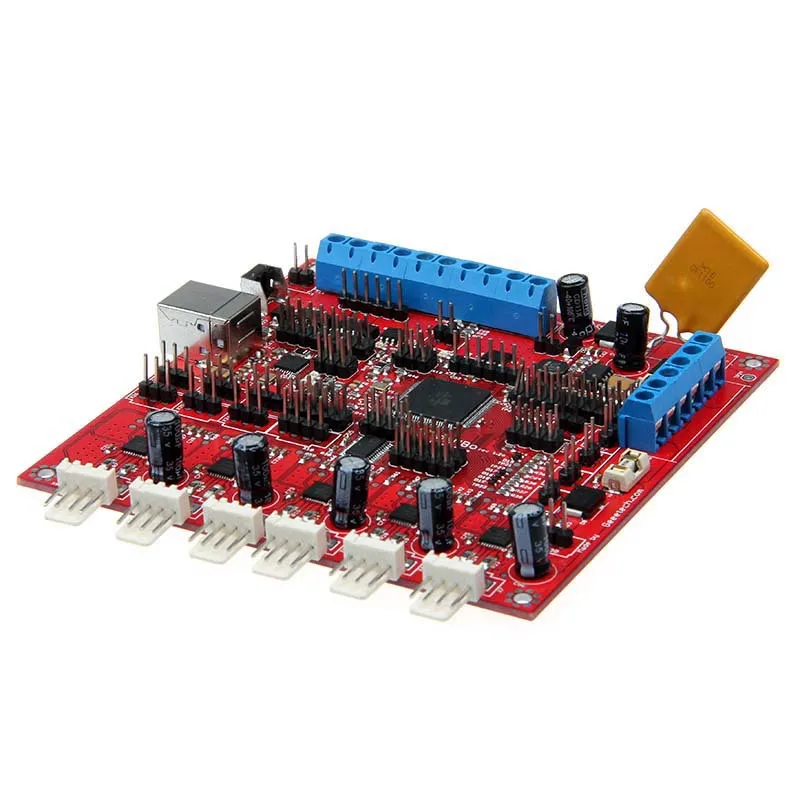

Rambo board1.2G reprap 3d принтер контроллер материнская плата совместима для arduino 3d принтер запчасти

Введение

Rambo 1,2G-это плата микроконтроллера 3D-принтера, которая интегрирует шаговый двигатель, горячую кровать, экструдер, шкив вентилятора и термометрию в одном. Rambo 1,2G полностью совместим с Arduino, так как он адаптируется к тому же IC, ATMEGA 2560, с Arduino mega2560. 3 дополнительные сбрасываемые предохранители добавляются в Rambo 1,2G для защиты от перегрузки по току. Более того, ток привода двигателя можно контролировать с помощью кода. Настоящие Популярные LCDs, поддерживающие Rambo 1,2G, являются интеллектуальным контроллером 2004 и 12864.

Особенности:

1. Приняв IC Atmega2560 и Atmega16u2, которые являются полностью совместим с Arduino UNO

2. 4 интерфейса для термометрии

3. все интерфейсы 2560 и 16u2 разбиты для внешнего использования

4. 2 канала sdramps, который совместим с SPI

5. 5 A4982 1/16 шаг Размер, 1 для оси X/Y соответственно, 2 для оси Z, 2 для экструдера

6. Каждый контрольный сигнал шагового двигателя имеет тестовую точку

7. Размер шага шагового драйвера может быть разделен по прошивке

8. запасной интерфейс для ЖК-дисплея

9. 5 каналов PWM для управления Экструдером

10. 3 источника питания, который защищен сбрасываемыми предохранителями: 12 В 15А для горячей кровати; 12 В 5А для экструдера; 12 В 5А для шагового двигателя.

11. PCB состоит из 4 слоев 35um медного листа

По сравнению с 1.1b версией, Rambo 1,2G имеет следующие обновления:

1. увеличенный ESD (электро-статический заряд) Электро статический заряд в разделе USB цепи

2. Логическая часть цепи и MOSFET имеют одинаковый источник питания
