Описание

Raspberry MLX90640 инфракрасный модуль изображения 110 для отправки/55 градусов угол поля IEC интерфейс

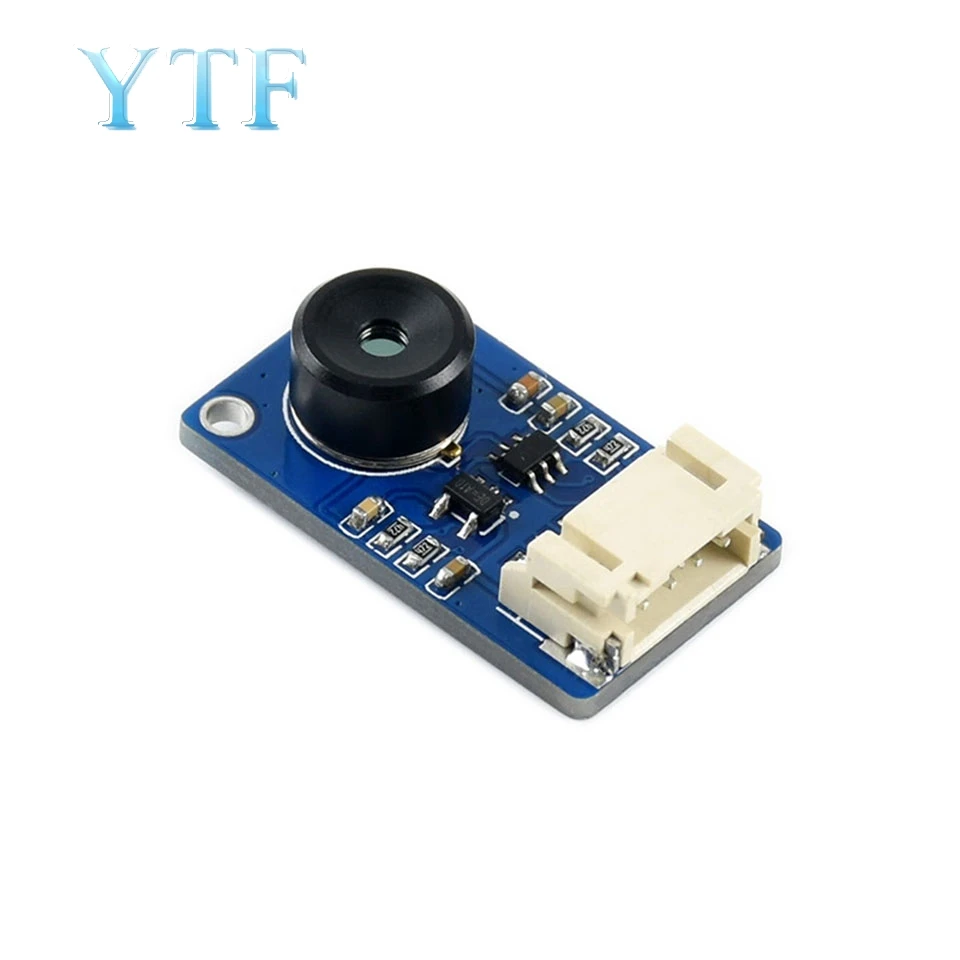

MLX90640-D55 информация о продукте
Модуль инфракрасной камеры, 32*24 пикселей, 55 градусов поле зрения, интерфейс iec, Совместимость с уровнем 3.3VI5V, поддержка Raspberry Pi/Arduino (ESP32/STM32 и других основных плат управления.
Массив Инфракрасных Тепловых датчиков MLX90640 может обнаруживать распределение инфракрасного излучения в поле зрения объектива. После квантификации можно получить распределение температуры поверхности объекта, и может быть генерировано термографическое изображение, которое имеет небольшой размер и удобно для интеграции в различные отрасли промышленности или интеллекта. Управление приложения. 1 MLX90640-D110 краткое описание продукта
Это модуль инфракрасной камеры, 32*24 пикселей, 110 градусов поле зрения, 12C интерфейс связи, совместим с уровнем 3,3 В/5 В, поддержка Raspberry Pi/Arduino (ESP32) STM32 и другие основные платы управления.

Массив Инфракрасных Тепловых датчиков MLX90640 может обнаруживать распределение инфракрасного излучения в поле зрения объектива. После квантификации можно получить распределение температуры поверхности объекта, и может быть генерировано термографическое изображение, которое имеет небольшой размер и удобно для интеграции в различные отрасли промышленности или интеллекта. Управление приложения. [Мой характеристики]

MLX90640 Дальний инфракрасный термальный датчик, 32*24 пикселей
Поддержка связи с интерфейсом iec, может быть установлен в быстрый режим (до 1 МГц)
Уровень шума, эквивалентный разности температур (NETD), составляет всего 0,1 K RMS/1Hz, и производительность шума хорошая. Бортовое смещение уровня цепи Совместимо с рабочим уровнем 3.3vi5v.
Предоставьте полное вспомогательное руководство (RaspberryPilArduino (ESP32)/STM32 образец программы и руководство пользователя и т. Д.)

[Параметры изделия]
Рабочее напряжение: 3.3VI5V Рабочий ток: <23ма
Интерфейс связи: 12C (адрес 0x33) Поле зрения (Горизонтальный угол обзора x вертикальный угол обзора):
MLX90640-D55 тепловая камера: 55 ** 35 * (Малый угол, подходит для измерения на большие расстояния)
MLX90640-D110 Термокамера: 110 * x75 * (большой угол, подходит для измерения близкого расстояния) Рабочая температура:-40C ~ 85'C Целевая температура:-40C ~ 300C точность обнаружения: + 1C
Частота обновления: 0,5 Гц ~ 64 Гц (программируемая настройка) Размер продукта: 28 мм x 16 мм Размер крепежного отверстия: 2,0 мм
Продукт Применение
Высокоточное Бесконтактное Обнаружение температуры объекта
Инфракрасная камера, инфракрасный термометр
Умный дом, умные здания, умное освещение

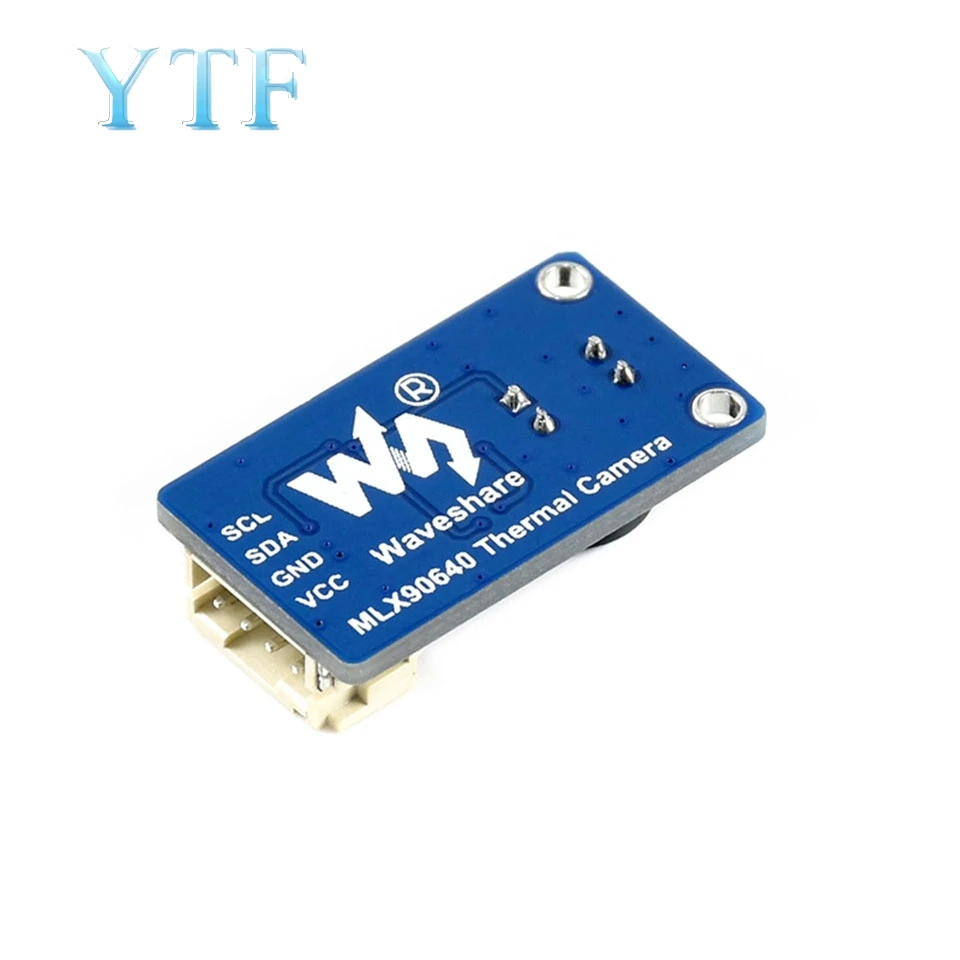

Промышленный контроль температуры, безопасность, мобильное Описание интерфейса обнаружения проникновения (использование MCU доступа в качестве примера):
VCC: подключение к 3,3 VGND: подключение к GND
SDA: Подключение MCU. Igc SCL линии передачи данных: подключение к MCU. Igc
