Описание
Не включает Raspberry Pi.

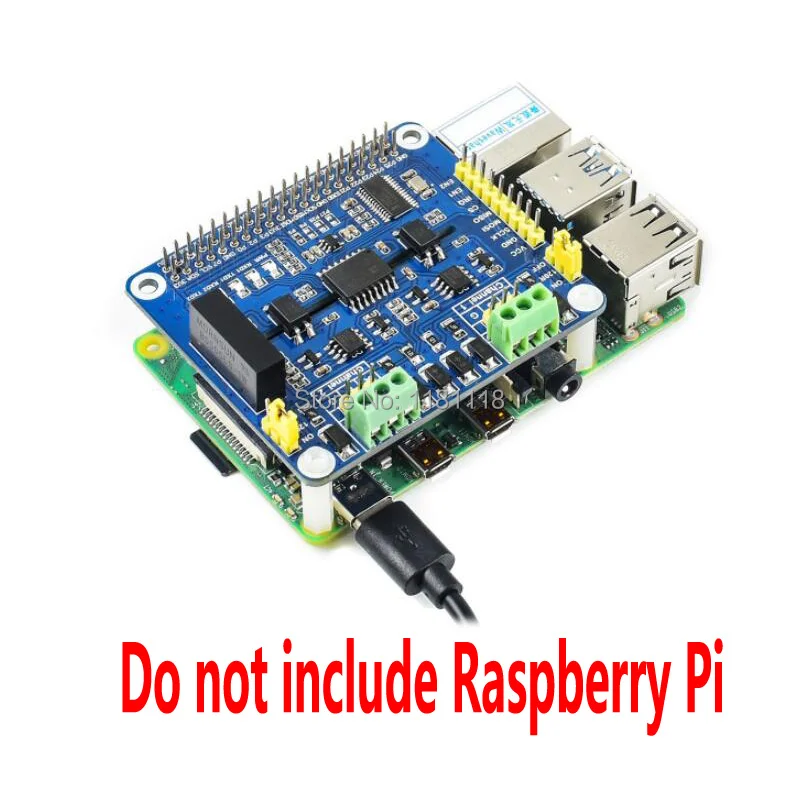

2-изолированный канал RS485 расширения шляпа для Raspberry Pi, SC16IS752 + SP3485 решение, студийной съемки с изображением бортовой схемы защиты
Обзор
Это 2-изолированный канал RS485 расширения шляпа предназначен для Raspberry Pi, принимает SC16IS752 + SP3485 решение, со встроенной защиты цепей, таких как изоляцией питания, ADI Магнитный изоляции и Телевизоры диода, и т. д.
Легко контролировать 2-х канальный RS485 для авто transceiving через интерфейс SPI. Благодаря своей быстрой связи, стабильности, надежности и безопасности, это идеальный выбор для таких сфер, как Промышленная Автоматизация.
Особенности
Стандартный Raspberry Pi 40PIN GPIO удлинитель, поддерживает платы серии Raspberry Pi Принимает SC16IS752 + SP3485 двухчиповое сочетание, преобразует SPI в RS485, скорость передачи данных до 921600bps Позволяет передавать данные вручную или автоматически, настраивается DIP-переключателем Бортовой телевизор (подавитель переходного напряжения), эффективно подавляет перенапряжение и переходное напряжение спайки в цепи, молниеносный и антиэлектростатический Встроенные предохранители и защитные диоды, обеспечивают стабильные выходы тока/напряжения, обеспечивают защиту от перегрузки по току/перенапряжения, улучшает ударопрочность Встроенные светодиоды для индикации состояния питания и трансивера Пробой SPI контрольные контакты, для соединения с хост-контрольными платами, как Arduino Поставляется с инструментами разработки и руководством (примеры на C и pyton)Технические характеристики
Чип расширения UART: SC16IS752 RS485 трансивер: SP3485 Связь интерфейс SPI Скорость передачи данных: 300 ~ 921600 бит/с Рабочее напряжение: 3,3 В/5 В Размеры: 65 мм × 56,5 мм Размер монтамонта: 3,0 ммWhat's on Board

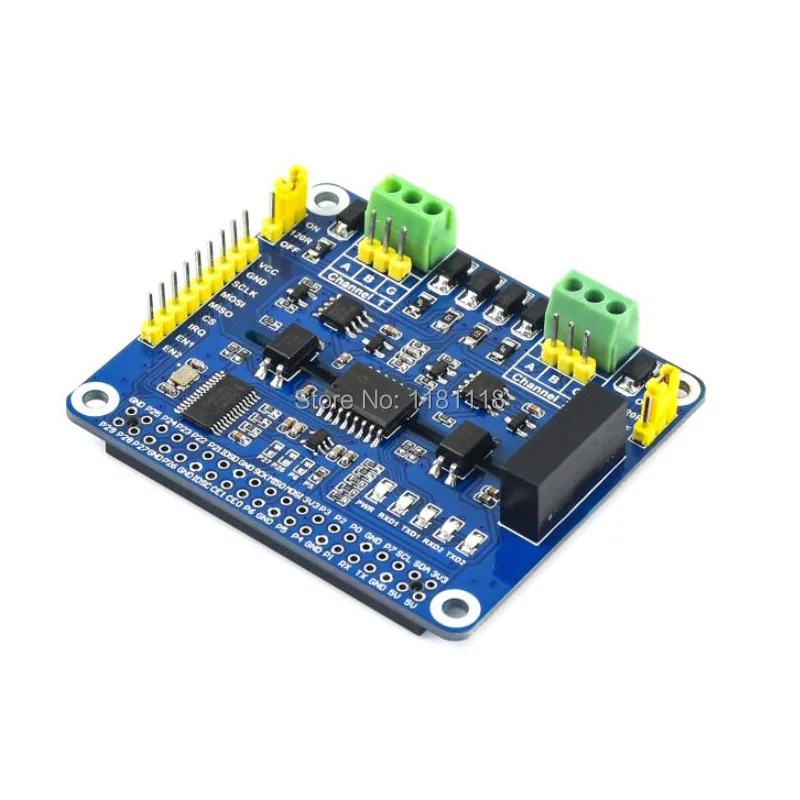

SC16IS752 UART расширения чип ADUM1412 цифровой изолятор PC817 Оптрон SP3485 RS485 трансивер B0505LS модуль изоляции источника питания RT9193-33 микросхема SMAJ12CA преходящий диодный массив подавления Автоматическое восстановление предохранитель Индикатор состоянияКнопка включения: индикатор питания

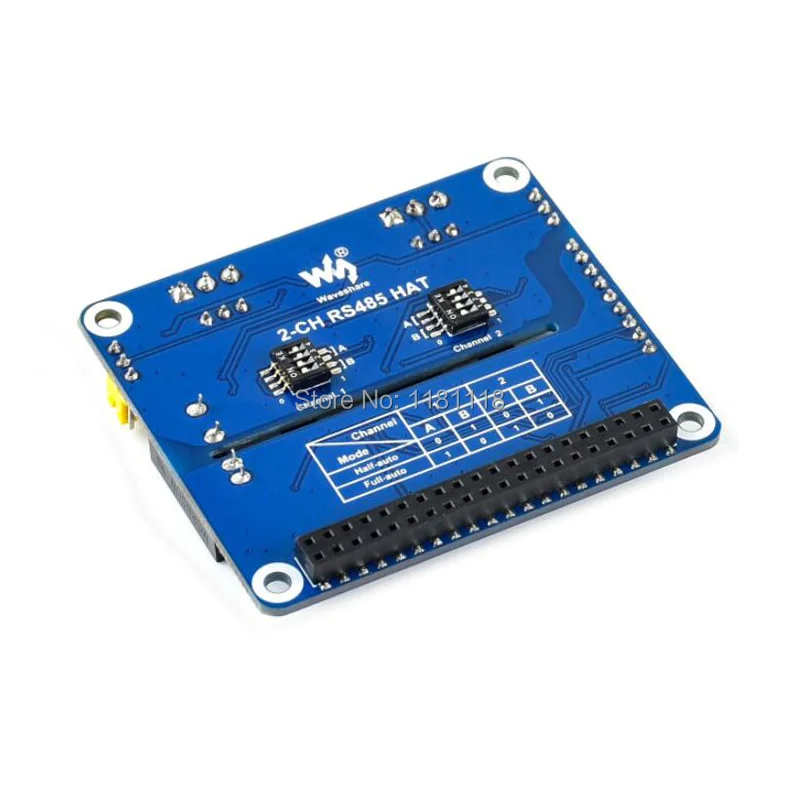

RXD/TXD: индикатор трансивера UART Raspberry Pi разъем GPIO:Для подключения Raspberry Pi RS485 терминал Микропроцессором контрольной коллектора:Для подключения плат управления хостом, таких как Arduino 120Ω терминал резисторный переключатель Прерывания контактный выключатель Режим работы выбор
Полуавтоматический: A = 0, B = 1
Полностью автоматический: A = 1, B = 0
Пример
Не включает Raspberry Pi
Выводов
| PIN-код | RASPBERRY PI (BCM) | Описание продукта: |
|---|---|---|
| VCC | 5 V | 3,3 V/5 V источник питания |
| GND | GND | Заземления |
| SCK | P21 (SPI1 SCLK) | SPI входного сигнала часов |
| MOSI | P20 (SPI1 MOSI) | SPI ввода данных |
| Мисо | P19 (SPI1 MISO) | SPI вывода данных |
| CS | P18 (SPI1 CS) | SPI Выбор микросхемы |
| Прерывание | P24 | Прерывания Выход |
| EN1 | P27 | Канал 1 TX/RX включает: высокий для TX, низкий для RX |
| EN2 | P22 | Канал 2 TX/RX включает: высокий для TX, низкий для RX |
Измерение
Посылка содержит
Не включает Raspberry Pi
2-CH RS485 шляпа x1 2x20PIN женский выносной x1 Винты RPi (2 шт.) x1
Характеристики
- Бренд
- Waveshare
- Тип демоплаты
- Рука
- Номер модели
- 2.23inch OLED HAT
