Примечание:

Плата Raspberry Pi в комплект не входит. Плата Raspberry Pi X870/X860/X735, SSD все не включены. Выключатель питания используется для управления мощностью X870/X860/X850, когда выключатель питания подключен к X735 старой версии (X735 имеет две версии сейчас, новая версия X735 V2.0 не подходит в этот чехол), или выключатель питания бесполезен. Вентилятор охлаждения бесполезен, если вы покупаете X735, потому что X735 включает вентилятор охлаждения; Чехол Размеры (Установка): 9 см x 9 см x 6 см/3,54 дюйма x 3,54 дюйма x 2,36 дюйма;

[Упаковочный лист]

Комплект-1 шт.(Плата X850 mSATA):

1 x X850 V3.1 плата расширения 1 x Кабель USB 3,0 (длина: 60 см/23,62 дюйма) 1 х установка винтов упаковка 1 х USB разъем

Raspberry Pi 3 Model B+(плюс)/3B mSATA SSD Плата расширения X850 V3.1 USB 3,0 плата расширения Модуль для Raspberry Pi

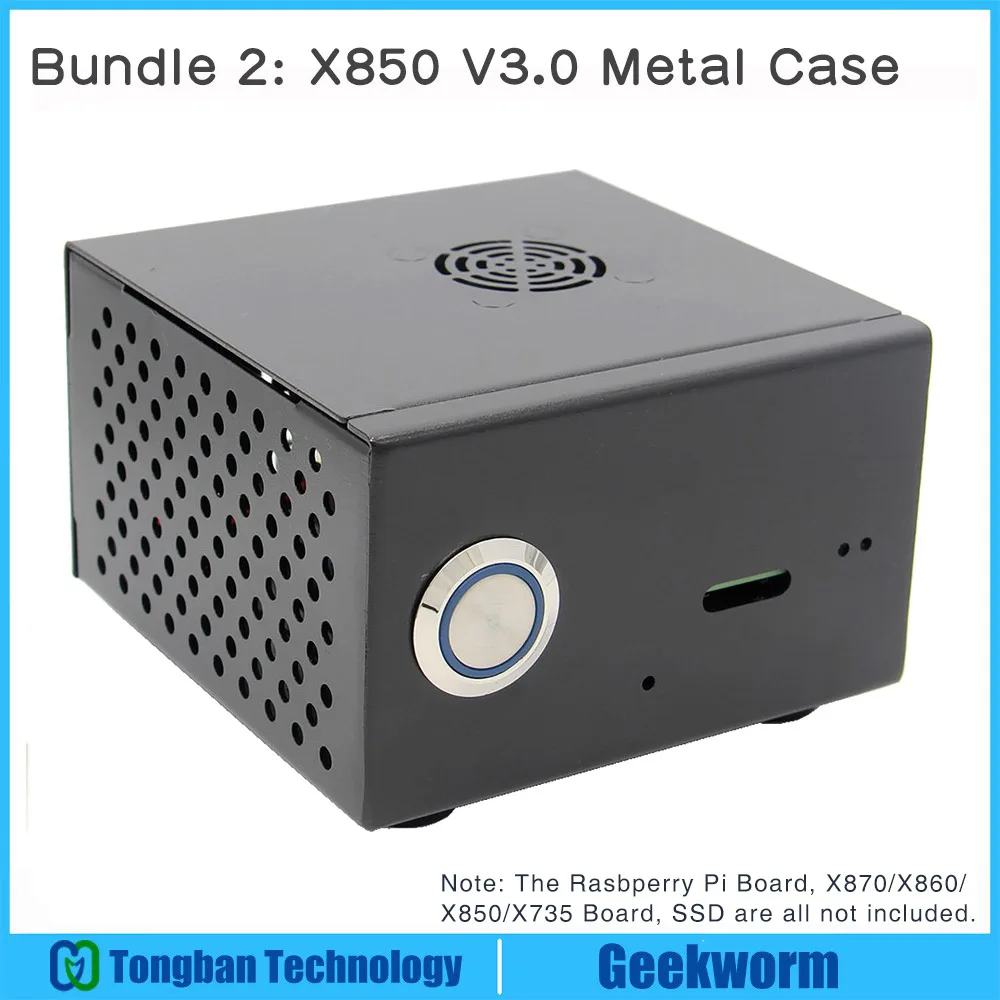

Комплект 2(X850 V3.0 чехол):

1 x X850 V3.0 металлический чехол 1 х металлический чехол 1 x переключатель управления питанием 1 х охлаждающий вентилятор 1 x набор винтов

Raspberry Pi 3 Model B+(плюс)/3B mSATA SSD Плата расширения X850 V3.1 USB 3,0 плата расширения Модуль для Raspberry Pi

[Обзор]

Плата расширения X850 v3.1 (обновленная версия V3.0) обеспечивает полное решение для хранения raspberry pi. Поддерживает до 1 ТБ твердотельный накопитель mSATA (SSD) (Только в том случае, mSATA интерфейс). Пользователь может создать мобильный жесткий диск с высокоскоростным подключением USB 3,0 быстрая передача файлов с пк или Mac. Кроме того, он поддерживает загрузку USB с вашего SSD (поддерживается команда «перезагрузка»), питание от шины USB и отсутствие дополнительного питания для SSD и так далее...

[Для использования с]

Raspberry pi 3 Model B +/3 модель B/2 модель B/1 модель B +.

[Операционная система]

Вся операционная система Raspberry Pi.

[Особенности]

Поддержка твердотельного накопителя (SSD) до 1 ТБ mSATA Поддержка USB загрузки с вашего SSD Идеальное решение для хранения Raspberry Pi Мостовой контроллер USB 3,1 Gen1 для SATA 6 ГБ/сек. Подключение USB 2,0 обеспечивает функциональность plug-and-play на Raspberry Pi Быстрая передача файлов с высокоскоростным подключением USB 3,0 с пк или Mac USB с питанием от шины Светодиодный синий индикатор показывает состояние привода Специально сделанный usb-джемпер для подключения к Raspberry Pi-дополнительные кабели не требуются Встроенный разъем питания micro-USB для питания SSD высокой емкости (> 2,5 вт)

[Параметры]

Мощность питания:

5 в постоянного тока +/-5%, питание от Raspberry Pi

5Vdc через гнездо micro-USB, дополнительный источник питания для SSD

Порты и разъемы:

Разъем USB-USB 3,0 тип A x1

Разъем Micro-USB x1

52 P Mini PCI-E mSATA слот x1

Размер печатной платы: 85 мм x 56 мм

Примечание:

При подключении с usb-разъемом плата X820 V3.0 питается от материнской платы Raspberry Pi. Поддержка питания 5 в от порта питания SSD 5 в на плате X850 одновременно.(Вы должны получить кабель USB к Micro usb самостоятельно.) (опционально)

[Функция мобильного жесткого диска]

Raspberry Pi 3 Model B+(плюс)/3B mSATA SSD Плата расширения X850 V3.1 USB 3,0 плата расширения Модуль для Raspberry Pi

[Установка руководство]

Raspberry Pi 3 Model B+(плюс)/3B mSATA SSD Плата расширения X850 V3.1 USB 3,0 плата расширения Модуль для Raspberry Pi

[О mSATA]

Raspberry Pi 3 Model B+(плюс)/3B mSATA SSD Плата расширения X850 V3.1 USB 3,0 плата расширения Модуль для Raspberry Pi

[X850 V3.0 соответствующий металлический чехол]

Это новый обновленный металлический чехол с супер бесшумным охлаждающим вентилятором для X850 V3.0 SSD mSATA плата хранения/X870Плата расширения NVME M2 SSD/X860Плата расширения M.2 NGFF SATA SSD/X735 плата управления питанием и охлаждением. Мощность переключатель с красивой светодиодный индикатор для того чтобы контролировать Мощность из X870/X860/X850/735 и Raspberry pi; Поддержка супер немой вентилятор охлаждения, сотни круглых отверстий для охлаждения с обеих сторон чехол, почти нет будней для bluetooth и wifi сигнала; Высококачественный металлический материал с поверхностным оцинкованным процессом; Боковой слот (интерфейс) для GPIO/FFC кабеля Чехол Размеры (Установка): 9 см x 9 см x 6 см/3,54 дюйма x 3,54 дюйма x 2,36 дюйма;

[Руководство пользователя часто задаваемые вопросы]

1/как определить X850 mSATA плата расширения устройства?

Пожалуйста, попробуйте как показано на картинке ниже:

Raspberry Pi 3 Model B+(плюс)/3B mSATA SSD Плата расширения X850 V3.1 USB 3,0 плата расширения Модуль для Raspberry Pi

2/что вам нужно для использования Raspberry Pi X850 V3.0 mSATA?

(1) плата Raspberry Pi (Pi 3B +, 3B, 2B, B +)

(2) источник питания Raspberry Pi

(3) твердотельный накопитель mSATA (SSD)

(4) A X850 V3.0 используйте соответствующий чехол (опционально)

3/более подробная информация и часто задаваемые вопросы, пожалуйста, обратитесь к:

Вики:Http://www.raspberrypiwiki.com/index.php/X850

[Профессиональный обзор]

Наш клиент разместил профессиональный обзор на официальном Raspberry Pi forum, в котором подробно описаны особенности и использование платы X850 mSATA, это сделает большую помощь для нас.

Пожалуйста, обратитесь к:Www.raspberrypi.org/forums/viewtopic.php?t=196334
