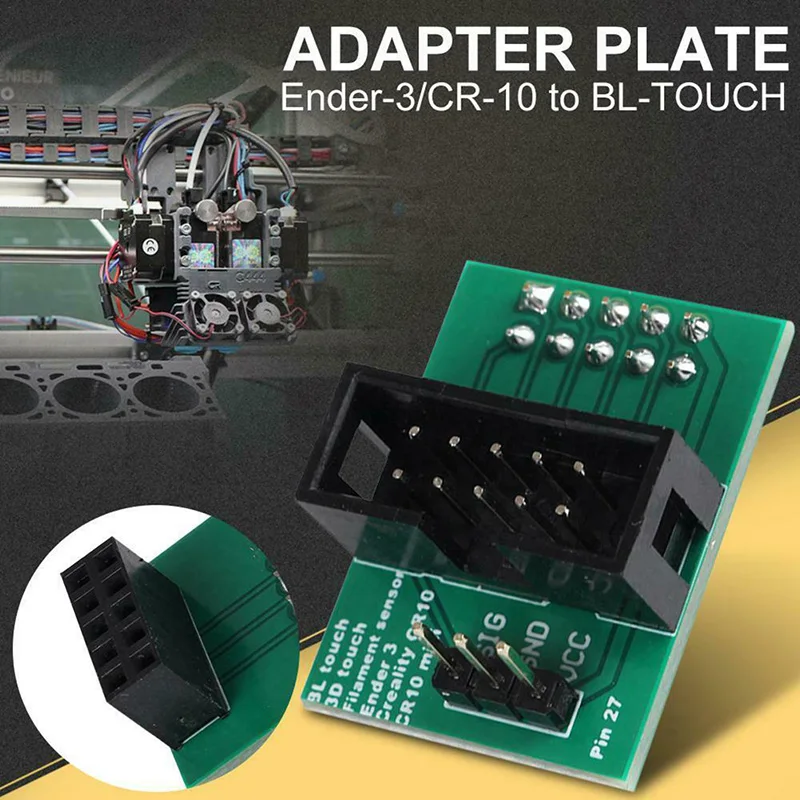

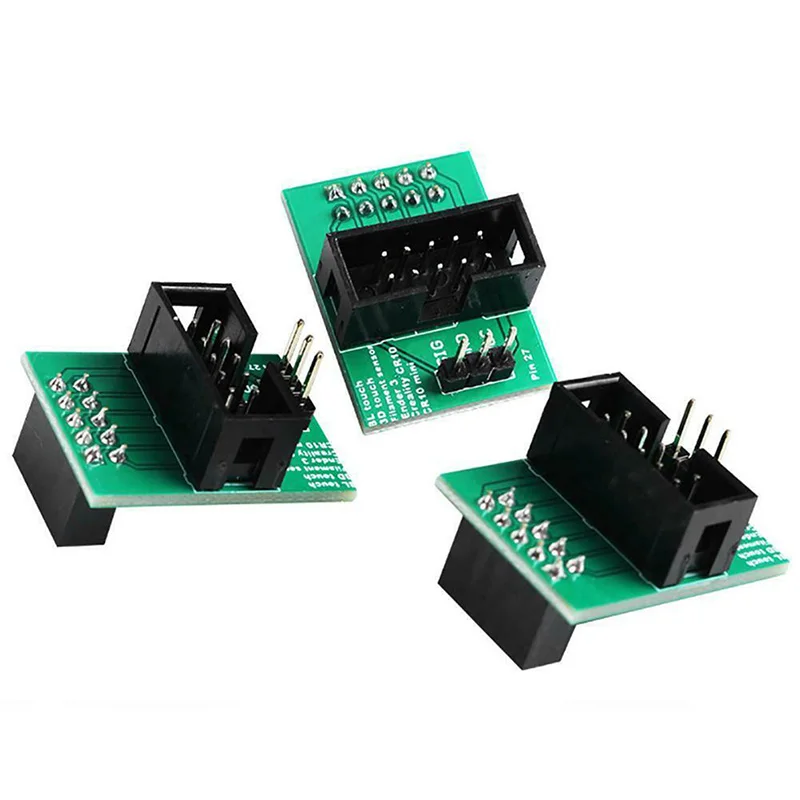

Расширенный контактный канал питания 27 плата датчик адаптера обновления для Creality CR-10 Ender-3 Ender 3 Pro BL-TOUCH BLTouch части 3d принтера

Описание

Особенности:

1. Используйте этот адаптер, не нужно резать провода!

2. Просто подключите между платой и кабелем, Подключите 3 для проводов bltouch и обновите прошивку.

3. Улучшите дизайн с помощью более широких каналов питания

4. Легкий и удобный в использовании, простой в эксплуатации

5. Материнская плата безопасна и стабильна, и линия ясна.

Параметры:

Название: для адаптера Ender-3/CR-10 BL-TOUCH

Подходит для Ender-3/cr-10

Совместимость: для Ender 3/Ender 3 Pro/Ender 5/CR-10 Mini/CR-10

Не совместим с: Для ANET A8/Ender2/Ender4/CR-8

Цвет: зеленый

Упаковочный лист:

1 * адаптер пластина

Примечание:

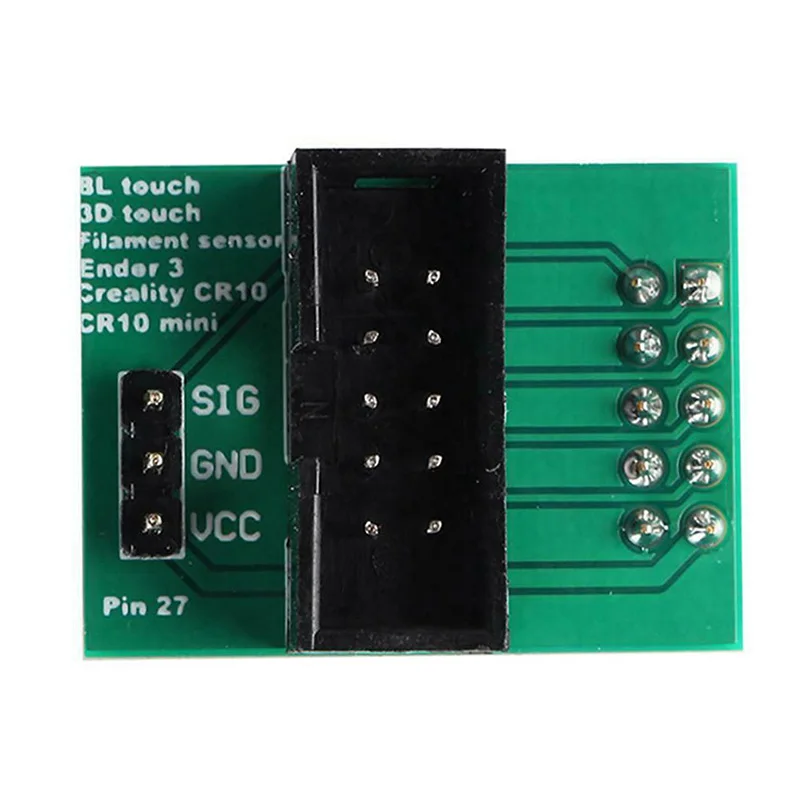

Пластина pin 27 позволяет быстро и легко установить bltouch или датчик накаливания.

Обычно вам нужно отрезать ленточный кабель и припаять его к контакту 27,

Но плата должна быть в состоянии подключать и отключать. (после обновления прошивки)

Обязательно Проверьте настройку провода на bltouch или датчик накаливания.

Новый датчик bltouch должен быть подключен непосредственно к плате без отключения разъема.

Слева направо: коричневый заземление, красный-5 В, желтый/оранжевый сигнал

Отсоедините ЖК-ленту ext1 на плате управления

Подключение Ext1 к плате pin 27

Подключите bltouch к 3 контактам на плате pin 27. Слева направо: коричневое заземление, красное-5 В, желтый сигнал

Подключите pin 27 к материнской плате. Обязательно выровняйте штырьки штекера на вилке 27 с материнской платой.
