Купить RCAC25FS Dust Collector Air control FS Solenoid Series Diaphragm 1" Goyen Pulse Valve

Описание

1. Название продукта: RCAC25FS пылеуловитель воздушный контроль FS соленоидная серия диафрагма 1 "Goyen импульсный клапан

2.Описание продукта:

Очень высокопроизводительный мембранный клапан с фланцевым входным портом и скользящим уплотнительным выходным портом для легкой установки и удаления клапана. Доступный с интегральным пилотом или как дистанционно Пилотируемый клапан. Выход на 90 ° к входу.

3.Код заказа

Образцы:

1. CAC45FS010-300

1,5 "FS клапан с 1/8" RC пилот, Нитриловые Уплотнения и 220/240VAC интегральный пилот с DIN гнездо терминалов.

2. RCAC25FS091

1 "клапан FS С 1/8" NPT дистанционным пилотным портом, корпус и крышка клапана из нержавеющей стали, и уплотнения viton.

Доступны различные типы напряжения:

CAC-25FS 010 300: «300» означает 200/240 V 50/60Hz

Любые другие типы CAC-25FS 010301,CAC-25FS 010302,CAC-25FS 010303,CAC-25FS 010304,CAC-25FS 010305,

CAC-25FS 010306 означает разное напряжение:

Код	Напряжение	Мощность	Тип соединения	Класс	Цвет
300	200/240 V 50/60Hz	23,1 VA	DIN 43650A	IP64	Серый
301	100/120 V 50/60Hz	19,8 VA	DIN 43650A	IP64	Серый
302	24 V 50/60 Гц	23,1 VA	DIN 43650A	IP64	Серый
303	110 V DC	24 Вт	DIN 43650A	IP64	Серый
304	48 В постоянного тока	20 Вт	DIN 43650A	IP64	Серый
305	24 V DC	20 Вт	DIN 43650A	IP64	Серый
306	Работающего на постоянном токе 12 В	20 Вт	DIN 43650A	IP64	Серый

4.Строительство

Корпус: литой алюминий или 316 нержавеющая сталь

Наконечник: 304 SS

Арматура: 430FR SS

Уплотнения: нитрил или Витон (армированные)

Источник: http:/304 SS

Винты: розетка 302 SS

Уплотнение: EPDM или Viton

Мембранное сиденье: PA-6 (стандарт), мягкая сталь с витоновым покрытием

См. Таблицу данных продукта соленоида серии Q для деталей конструкции соленоида.

5.Подходит

Для пылесборника, в частности для очистки обратного импульсного струйного фильтра, включая мешочные фильтры, картриджные фильтры, конвертовые фильтры, керамические фильтры и спеченные металлические волоконные фильтры.

6.Техническое обслуживание

Перед тем, как осуществлять техническое обслуживание системы, убедитесь, что компоненты полностью изолированы от давления и источников питания. Давление и мощность не должны быть повторно применены до тех пор, пока клапан не будет полностью собран. Diaphragm рагменная и экспериментальная инспекция должна проводиться ежегодно.

7.Управление

Рекомендуемый диапазон времени: 50-500 мс

Рекомендуемое время между импульсами: 1 минуту или больше

8.Установка

1. Подготовьте Впускной фланец и паяльные трубы * для соответствия спецификации клапана. Избегайте установки клапанов под резервуаром

2. Убедитесь, что бак и трубы свободны от грязи, ржавчины или других частиц.

3. Убедитесь, что поставляемый воздух чистый и сухой.

4. Установите клапаны на Впускной фланец и паяльную трубу на клапаны со всеми уплотнениями на месте. Затяните фланцевые болты до 10 нм (7,4 футов-фунт), чтобы паяльная трубка была проталкирована до самого выхода клапана.

5. Резервуары и трубы должны быть изолированы от клапана.

6. Сделать Электрические соединения с соленоидным или подключить RCA пилотный порт к пилотному клапану (RCA клапаны только).

7. Нанесите умеренное давление на систему и проверьте наличие протечек установки.

8. Система полного давления.

9. Проверьте огонь и слушайте для правильной активации и хрустящего импульсного шума.

9.Рисунок

10.Демонстрация товара

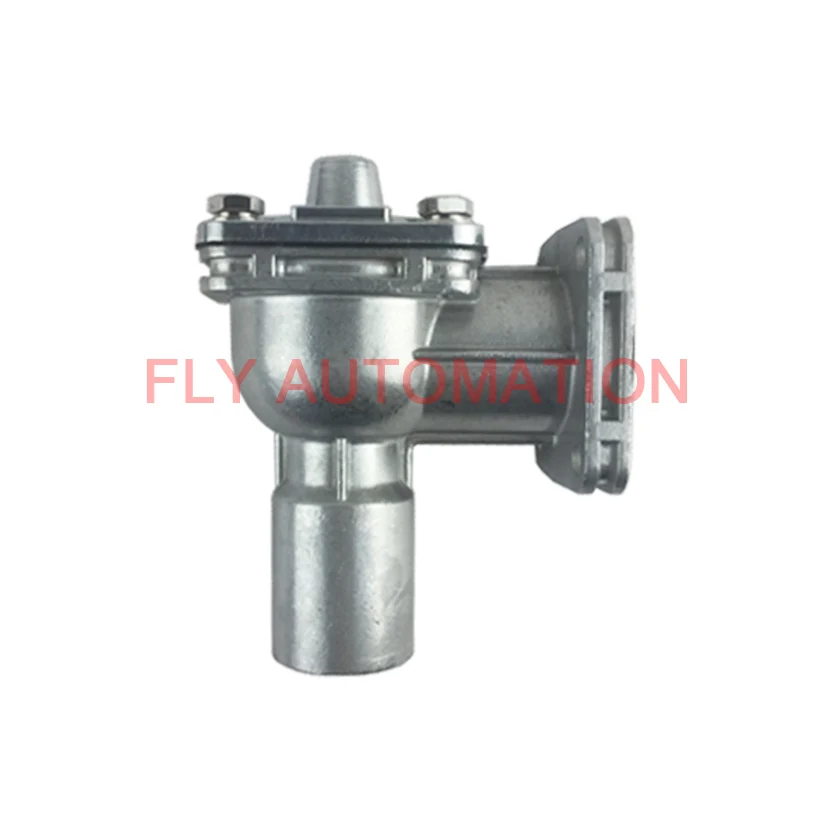

RCAC25FS Dust Collector Air control FS Solenoid Series Diaphragm 1" Goyen Pulse Valve
