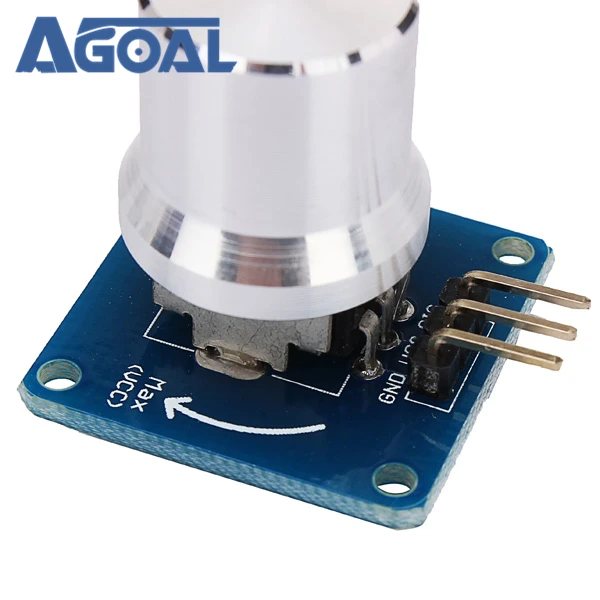

Регулируемый Модуль датчика угла поворота потенциометра

Регулируемый потенциометр громкости переключатель ручки поворотный Угол Модуль датчика для Arduino

Описание:

Датчик угла поворота основан на 10 k регулируемом модуле датчика угла потенциометра, выход составляет 0 ~ VCC значения моделирования, выходное напряжение будет как угол поворота потенциометра и линейные изменения. Применяется к 3,3 В и 5 в системы SCM, и плата arduino совместима. Особенно подходит для регулятора громкости, таких как регулятор освещения DIY проект

Особенности:

Прост в использовании
Электронные строительные блоки Интерфейс
Источник питания 3 ~ 5.5VDC
Позиционирование винтов 4 М2 отверстия для легкой установки

Параметры:

Интерфейс:

Интерфейс управления: GND на землю, блок питания VCC, SIG-это выходной сигнал pin.
Ручка потенциометра: 10 K Ом Линейный регулируемый потенциометр, добавить алюминиевую крышку ручки.
Отверстия для позиционирования: винты размером 4 М2, отверстия для позиционирования диаметром 2,2 мм, легко установить, осуществить комбинации модулей.

Http://img.banggood.com/file/products/20141126005847Rotary%20Angle%20Sensor%20Schematic.pdf
Посылка включает в себя:

1 x датчик угла поворота
