Reprint CD3 декодер доска DAC декодирование Deck проигрыватель имеет встроенную декодирующую плату CD машина решение

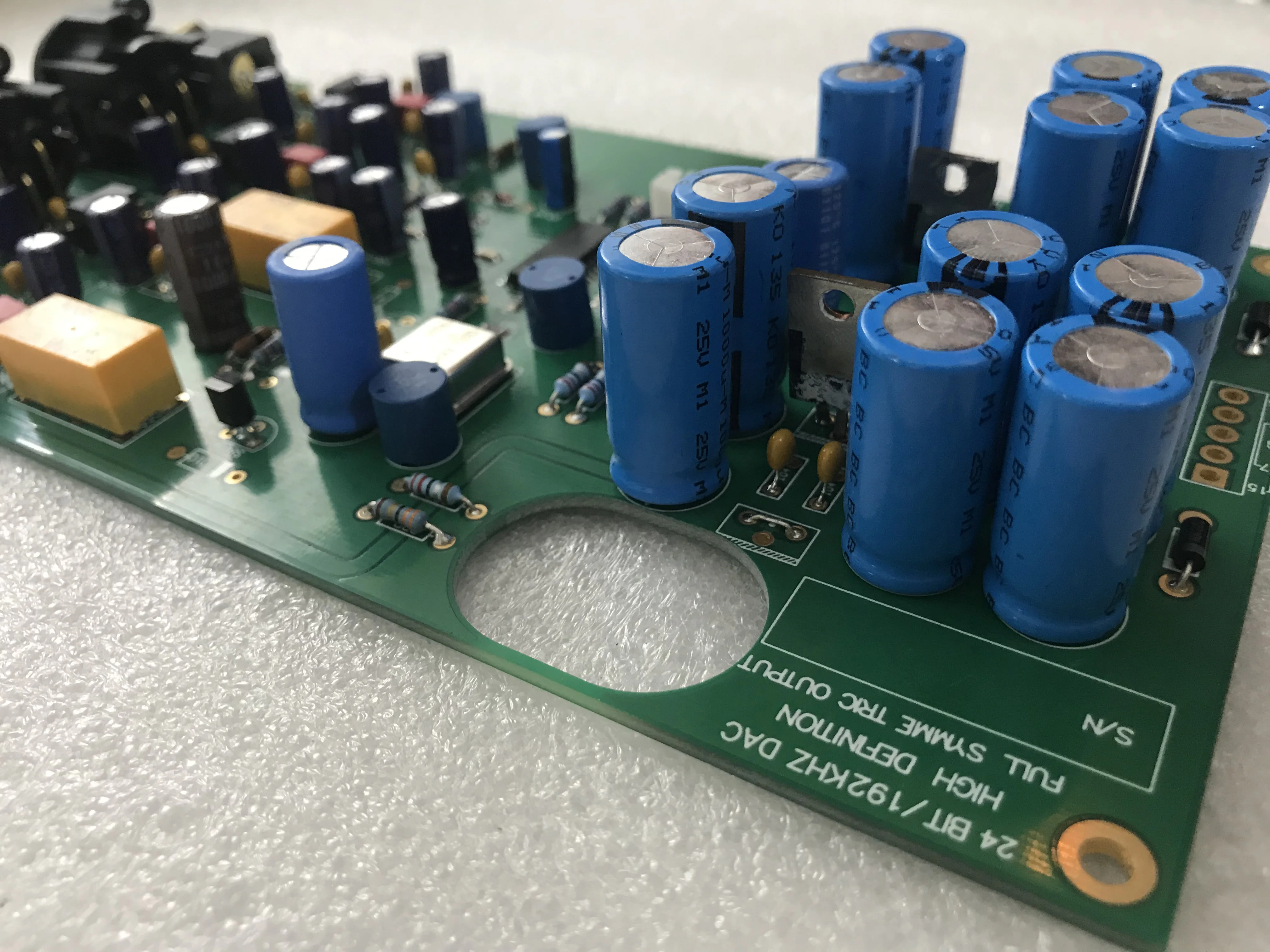

Хотя наша плата дублирована, три изменения были сделаны для того, чтобы сделать наш поворотный стол встроенным. Во-первых, блок питания перемещается с другой стороны; во-вторых, большое круглое отверстие сделано на плате; В-третьих, PCB выходного интерфейса сокращается на 10 мм. Все остальное одинаковое.

При использовании материалов печатная плата составляет 2,0 золотых пластин, как для компонентов, дорогие друзья, см. Картинку

Метод подключения данных-подключение трех проводов (данных), BICK (бит часы) и LRCK (левый и правый часы) соответственно. GND должен подключаться через шасси и поворотный стол

CS8420 на этой плате имеет двухлитровую частоту, поэтому вход IIS не может превышать 96 кГц выборки.
