Решетка USB для загрузки линии загрузчика HW-USBN-2A FPGA CPLD ISP эмуляции писатель

Характеристики продукта:

1. Оригинальная схема решетки является стабильной и надежной;

2. Принять ограничение тока и Электростатическая защита для обеспечения полной уверенности в использовании;

3. Поддержка целевой IO напряжения 1,2 в до 5 В;

4. Поддержка всех условий разработки решеток (LSC ISPVM, решетчатая DEMIOND, решетка ISPEVER,

Решетки программист);

5. поддержка решетки всей серии FPGA, таких как SC (M)/XP/XP2 ECP2 (M)/ECP3 ECP5 (G)/MachXO/MachXO2/MachXO3/ICE40 серии и т. Д.;

6. Поддержка решетки полной серии CPLD, таких как 1000/2000/4000/ispMACH серии;

7. Поддержка JTAG, внутренней вспышки, SPI FLASH и других режимов программирования;

8. Без необходимости отдельной установки драйвера, прямая поддержка Diamond/ispLever6 x/7. X/classic/ispVM различные версии драйвера;

9. Источник питания USB, без внешнего источника питания;

10. Решетчатый Официальный 2*5 pin интервал 2,54 мм Интерфейс JTAG используется;

11. Поддержка операционная система Win2000/XP/win7/8/10, Linux и т. д

Описание соединения свинцовой цепи:

1. SCLK/TCK: подключение к контакту CLK/TCK чипа;

2. заземление: загрузчик подключается к общей земле целевая плата с 2 и 4 контакта внутри, и один из 2 и 4 Пина должен быть подключен к земле целевая плата во время использования;

3. Режим/TMS: подключение с режимом/TMS pin чипа;

Заземление: загрузчик подключается к общих моментов целевая плата с 2 и 4 контакта внутри. Один из 2 и 4 Пина должен быть подключен к земле целевая плата во время использования.

5. SDI/TDI: Подключение с SDI/TDI pin чипа;

6. VCC: он используется для определения того, включена ли целевая плата, подключенная к загрузчику, а не для источника питания на целевая плата. Официальный загрузчик не имеет мощности источника питания на целевая плата

7. SDO/TDO: подключение к контакту SDO/TDO чипа;

8. INTI: INTI контакты должны быть подключены при загрузке и отладке некоторых чипов, а не каждый чип должен быть подключен;

9. TRST: во время загрузки и отладки некоторых чипов, контакты TRST должны быть подключены, и не каждый чип должен быть подключен;

10. IspEN/Enable/PROG: необходимо подключить ispEN/Enable/PROG pins, когда некоторые чипы загружаются и дебютируются. Не каждый чип должен быть подключен.

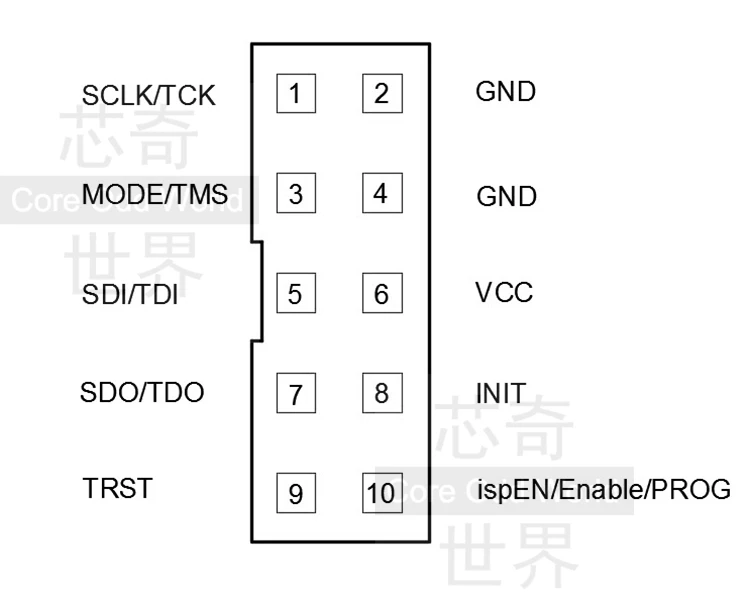

Рекомендуемая схема контактного соединения:

Отгрузочная ведомость:

1. Решетки USB

2. Usb 2,0 high speed линии

3.10PIN 2,54 мм интервал

4.2.54мм расстояние одна линия dupont * 10
