Описание

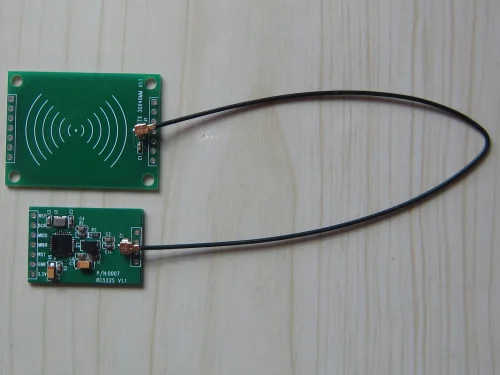

1. Модуль фотографии
Очень маленький размер, легко встраивается в вашу систему
2. Модуль обзор
RC522Module основан на NXPNXPRF базовой станции chipMifareCard чтения и письма модуль работает in13.56MHzfrequency, accord withISO14443Astandard, Can supportMifare1 S50, Mifare1 S70, Mifare светильник, Mifare ультра светильник, Mifare Pro 。 модули просты в использовании, высокая надежность, малый размер и другие характеристики, чтобы помочь клиентам, быстрое применение бесконтактной карты к системе.
3. Определение контактов интерфейса иПараметр модуля
Рабочая частота 13,56 МГц \ рабочее напряжение 2,5 ~ 3,6 В \ рабочий ток с помощью программы для поиска тока карты 20 мА (источник питания 3,3 В) \ расстояние чтения карт 0 ~ 50 мм (M1card, use3x4cmAntenna тестовое расстояние, размер антенны и размер карты повлияют на расстояние обнаружения) \ тип поддержки MIFIRE1 S50 S70 UltraLight Pro \ Рабочая температура-25 ~ + 85 градусов
Класс IOtype Функция Описание\ 3,3 В источник питания положительный источник питания \ GND источник питания заземление \ RST вход сброс \ MISO выход spipport slave выход \ MOSI вход spipport slave вход \ SCK вход spimount часы \ NSS вход SPIOral чип выбор
4. Размер модуля
Размер модуля 2х3см, антенна3х4см, настраиваемый, Коаксиальная линия длиной 20 см.
5. У нас есть около использования
Параметры модуль считывания карт отлажены, когда они используются отдельно, когда модуль встроен в устройство для использования, близость к другим печатным платам или металлическим частям может повлиять на производительность чтения карты модуля, параметры должны Быть изменены для достижения лучшего чувствительного эффекта, если есть ошибка при чтении и письменная карточка после повторного тестирования, пожалуйста, отправьте нам устройство для отладки параметров, мы отправим следующие заказы этого клиента в соответствии с параметрами после Отладки 。
7. Техническая информация
RC522Modules-это недорогие модули, предназначенные для встраиваемых устройств, доступные на основе on51, NANO100andSTM32The чтение и письменная карточка программы и модуль SCM andcadidmension чертеж
8. Об охране окружающей среды
9. Обновление продукта
10. Теста антенны
Сейчас многие модули без тестирования сопротивления антенны в продаже, даже переработанные продукты клиента скопировали Наш модуль копировальной платы, Тест показывает, что сопротивление полностью отклоняется от нашего оригинального дизайна, В целом проблем нет В тестировании функции только этого продукта, когда большое количество приложений в продуктах, будет большая Скрытая опасность надежности, RFIDIt необходимо проверить Сопротивление антенны продукта.
11. Температура тест
Rfidмодуль чтения и письменная карточка чувствительна к температуре, необходимо обеспечить стабильную и надежную работу в холодную зиму и жаркое лето, в дополнение к использованию оригинальных чипов, стабильность температуры сопротивления и емкости устройств также очень важно, только когда параметры Из компонентов стабильны может сопротивление антенны не смещаться с изменением температуры. очень важно проверить высокую и низкую температуру окружающей среды на этапе подготовки образца и после массового производства, когда сырье заменяется на Поставщики 。
