Описание

1. Все сигнальные интерфейсы используют гнезда XH2.54, и могут использовать проводную изоляцию и индивидуальный провод для облегчения массового производства.

2. Разъем источника питания и разъем двигателя принимают разъем 5569, который может использовать изоляцию провода и индивидуальный провод для облегчения массового производства.

2. С 2 CAN интерфейсами, удобными для массового производства проводки.

4. Поддержка дифференциального энкодера для повышения производительности анти-помех сигнала энкодера.

5. Сигнал CTL1/CTL2 изменяется от одиночного терминального напряжения чувствительного типа до дифференциального тока чувствительного типа, изолированного оптическим соединителем, но этот сигнал требует поддержки тока 10 мА.

6. Добавить коллектор открытый выходной интерфейс ошибки.

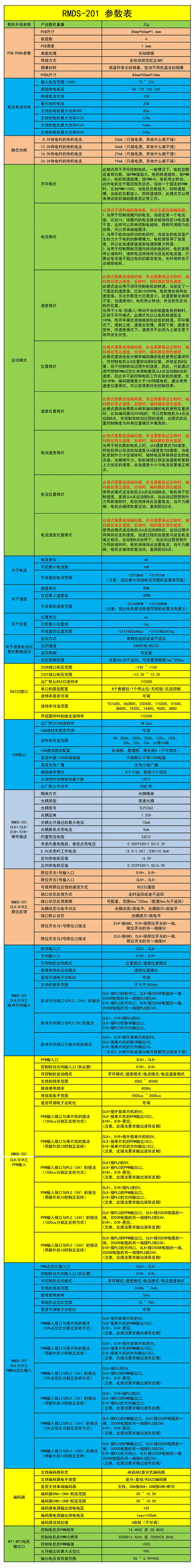

Напряжение питания: 7-33 в

Постоянный ток: 10A

Размер печатной платы: 84 мм * 60 мм

Выходное напряжение питания для кодировщика: 5 В

Выход на кодировщик максимальный ток питания: 100 мА

Поддерживаемый тип энкодера: дифференциальный энкодер/RS422/HEDL5540 энкодер/hedl-5xxx энкодер/одноклеммный выходной энкодер напряжения также доступен

Управление, то значит, вы согласны с нашей политикой использования куки и технологии:

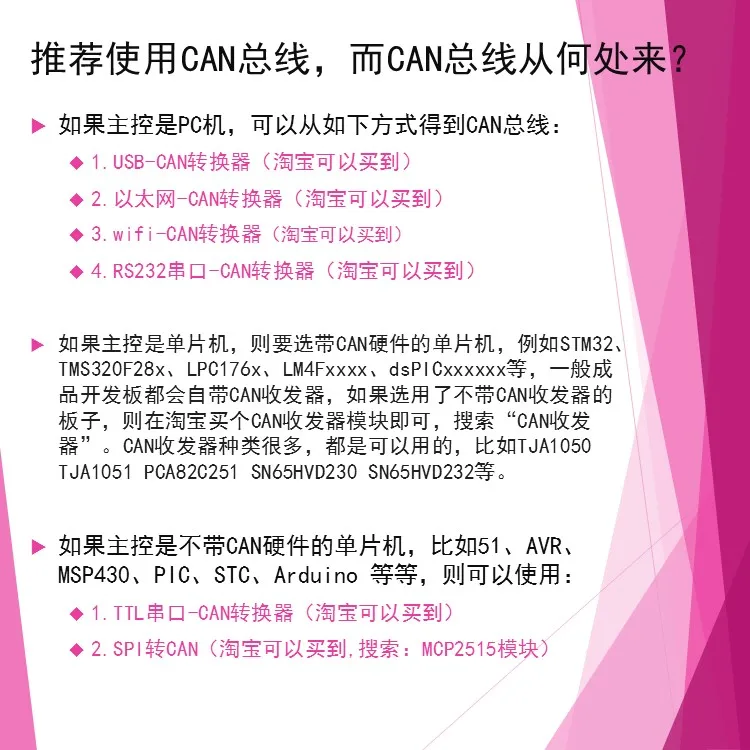

1. Шина CAN

2. положение управления направления импульса, 330R резистор, поддержка дифференциального сигнала направления импульса 5В. если импульсный сигнал направления 24 В необходим, сопротивление 2000R в серии требуется. (Эта функция точно такая же, как и вход направления импульса rmds-401, и отличается от входа направления импульса rmds-105)

3. PWM Входное Управление режим открывания петли, режим скорости, текущий режим, текущий режим скорости.

4. Связь RS232

Поддержка вывода ошибок.
