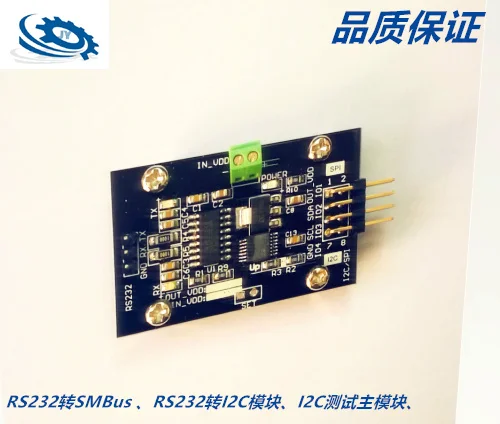

RS232 к модулю SMBus, RS232 к модулю I2C, модуль последовательного порта I2C

1. Рабочее напряжение: 4,5 В ~ 12 В.

2. Выходное напряжение: 3,0 в ~ 5,0 в.

3, самая высокая скорость передачи данных: Стандартная связь RS232, поддержка последовательного порта 691,2 k.

4. Длина кэша: 2c может отправить 255 раз в большинстве.

5. Длина получаемых данных: 65535.

6. Размер: 45 мм * 30 мм.

Характеристики продукта

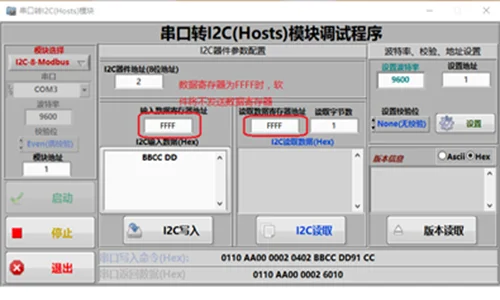

1. применение последовательный порт, чтобы контролировать все функции 8-pin TSSOP посылка CMOS специальный протокол чип-преобразователь устройство (с особенностями, низкое энергопотребление, внутренний сброс, внутренний Кварцевый резонатор и т. д.), что позволяет избежать утомительного вызова DLL и непосредственно использовать программное обеспечение для последовательного порта для выполнения всех функций I2C.

2. С многоканальным выходом модуля расширения 2c, максимальная поддержка 4*8*8 = 256 автономных каналов 2c, DS18B20 чтение температуры (128 каналов), расширение канала 2c (256 каналов), DHT11/AM23XX влажность, температура чтения (4).

3. модуль предоставляет стандартный последовательный порт к интерфейсу I2C, что может достичь скорости чтения и записи 2c 30 кГц ~ 1 МГц (расширение интерфейса контроля давления-маятника с анти-помех высокоскоростной режим).

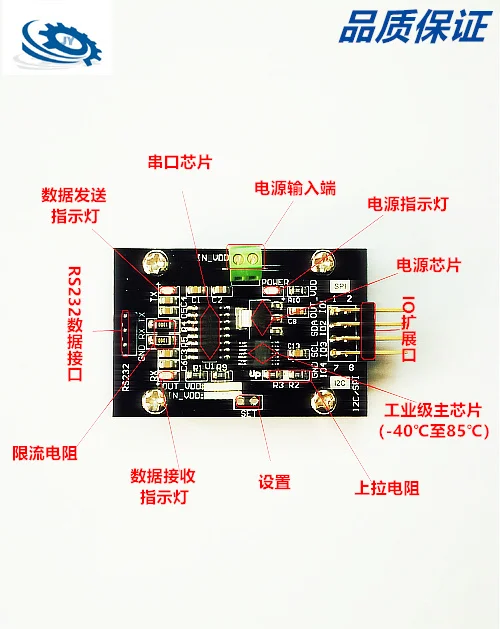

4. i2C может отправить до 255 длины шнура в одно время, и обеспечить 4 программируемых (установка последовательным портом) ввода IO (внутренний Тяговый резистор) и IO выход (максимальный выход и поглощающий ток 25ма).

5. 10-битная непрерывного ввода и вывода данных:

6. Скорость передачи данных может устанавливаться самостоятельно, поддерживая скорость бит 2400,4800, 9600,14400, 19200,28800, 38400,57600, 115200,128000, 153600,230400, 250000,256000, 345600,691200,.

7, автобусная Прозрачная передача. когда дизайн должен продлить последовательный порт микропроцессора или хотел бы обменять данные с устройствами RS485 на отдельном автобуса I2C, чип может быть легко осуществлен (рекомендуется привычное программное обеспечение последовательного порта).

Подходит для:

1, серия TSC3404 цвета и датчик интенсивности света чтения.

2. Используется для автоматического тестирования, например, для проверки модуля с помощью связи с 2c

3. Поддержка пользовательского адреса: Этот чип поддерживает RS-485 и пользовательский адрес (254 адресов и поддержка 00 трансляции адрес).

4. он непосредственно используется для общего развития IO, то есть с несколькими ЧИПАМИ расширения I2C, любой общий вход и выход IO (например, PCF8574) может быть осуществлен, и AD коллекция DA выход (например, PCF8591).

5, полностью совместим с предыдущими продуктами и поддерживает все протоколы SMBus!
