RTC2019 вращающийся пульт дистанционного управления совместим с GS-232B

Новые продукты, часть должна быть многофункциональной панелью дистанционного управления с небольшим количеством кастомизации, поддержка управления спиннером, поддержка управления антенным переключателем 。

RTC-2019 интегрированный сетевой контроллер, в основном для реализации следующего функционального дизайна:

1 、Упростите кабельное соединение между наружным ротатором и внутренней основной контрольной камерой

2 、Упростите подключение кабеля между наружным антенным переключателем и внутренней основной контрольной камерой

3. Поддержка локального или перекрестного местного дистанционного управления, realization pcsantual управления

Заводская материнская плата по умолчанию IP: 192.168.1.150 порт использования: 60020, 60021, 60022

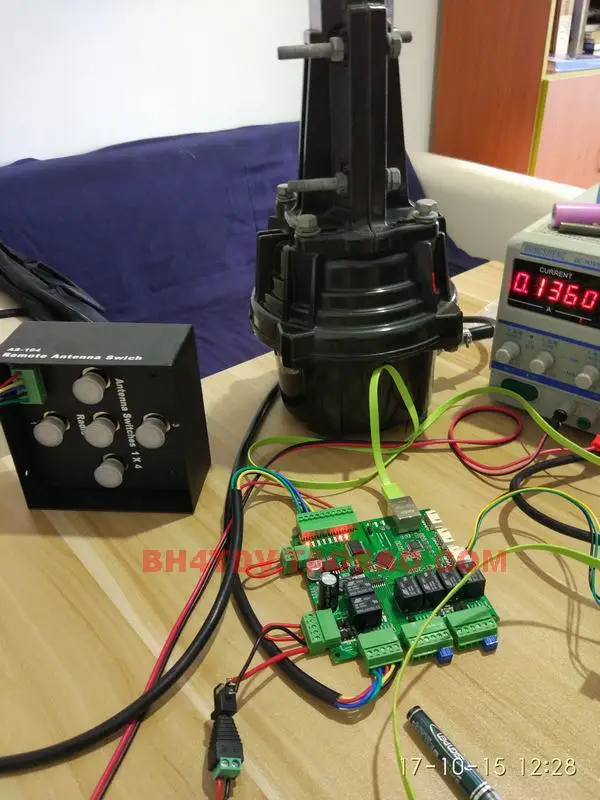

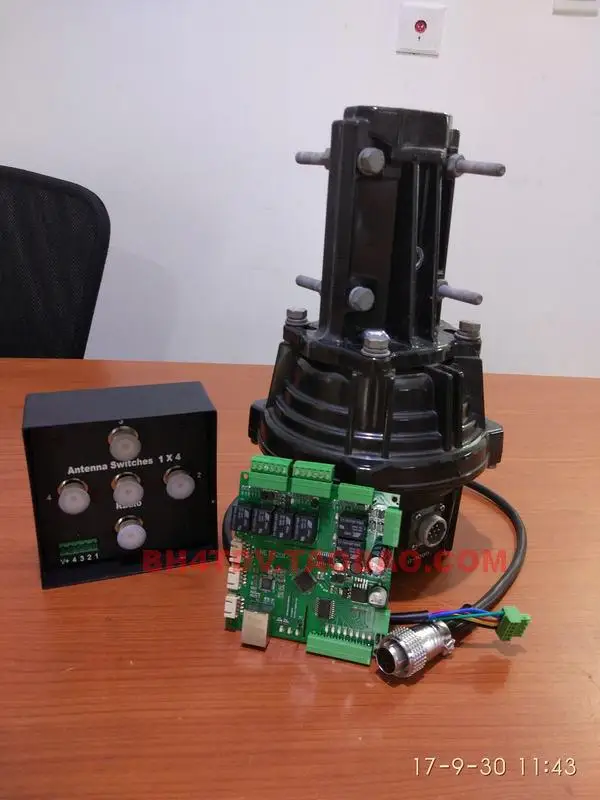

Следующие фотографии только для справки, без антенного переключателя и кабеля rotator, и т. Д.

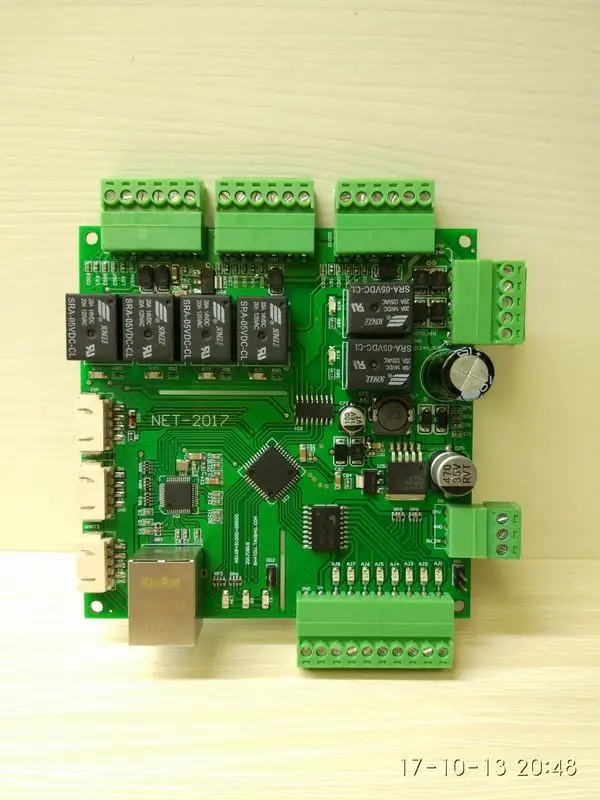

Rtc2017введение к основной плате управления:

1. Мощность inputAC24V, DC24V (без полярности) полностью совместим

2. Поддержка одновременноControl1individualG1000Rotator,DC24VElectric машинного оборудования

3. Поддержка одновременноControl1individualG5500Rotator,AC24VElectric машинного оборудования

4. Поддержка одновременноУправление one6Channel Блокировка антенный коммутатор

5. Поддержка одновременноУправляемый самоблокирующийся переключатель

6. Функция обнаружения отключения сети, функция автоматического восстановления

Основная поддержка совместимости программного обеспечения: HRD, LOGG32, N1MM, orbitronetc.

Следующие интерфейсы, могут использоваться в то же время, взаимное воздействие.

Краткое описание интерфейса

Антенна коммутатор (дюймы):

6 Блокировка переключения, 2 самоблокирующиеся переключатели, совместимое реле 24 V/12 V

Режим сервера TCP defaultIP: 192.168.1.150 номер порта: 60022 переподключение: 20 секунд

Автоматическая память состояния реле, после электрификации, восстановление последнего состояния

Список инструкций: Совместимость 104agreement, программное обеспечение compatibilityas104контрольное программное обеспечение и т. Д.

G1000, универсальный интерфейс спиннера:

1 группа DC 24 V управления двигателем, 1 группа угол обнаружения, напряжение двигателя (скорость) Внешний регулируемый

Режим сервера TCP defaultIP: 192.168.1.150 номер порта: 60020 переподключение: 20 секунд

Отключение сети или таймаут, все двигатели останавливаются.

Список инструкций: compatibleGS-232BAgreement, Совместимость программного обеспечения, LOGG32, N1MM, orbitronetc.

G5500Interface:

2 groupAC 24 V управление двигателем, 2 группа угол обнаружения

Режим сервера TCP defaultIP: 192.168.1.150 номер порта: 60021 переподключение: 20 секунд

Отключение сети или таймаут, все двигатели останавливаются.

Список инструкций: compatibleGS-232BAgreement, Совместимость программного обеспечения, LOGG32, N1MM, orbitronetc.

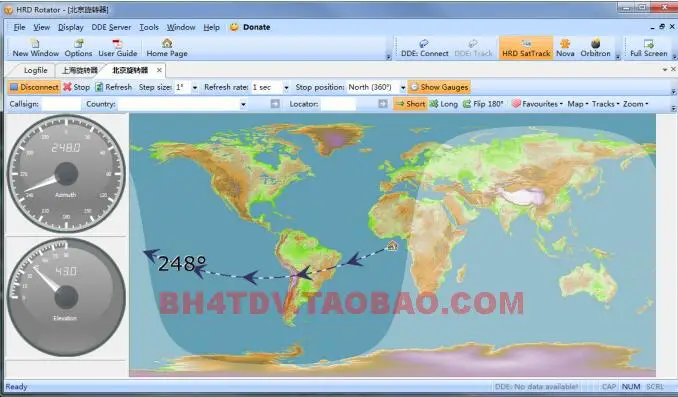

HRD Настройка: YAESU GS-232B AZ/EL, 9600, 1 сек
