RX-ES40-48P распределенный гибкий подошвенный пленочный датчик давления FSR

RX-ES40-48P гибкий датчик давления ног

Массив распределенной Гибкой Пленки давления зондирования Отдел сделан путем передачи нанометровых чувствительных материалов, серебряной пасты и других материалов к гибкой пленочной подложке через точный процесс печати, а затем сушки и отверждения. когда датчик находится под давлением, сопротивление уменьшается с увеличением давления. Его пьезометрическое сопротивление выражено как соотношение мощности функции между сопротивлением и давлением, в то время как взаимное сопротивление и давление приблизительно линейно. Каждый индукционный блок можно расценивать как переменное сопротивление.

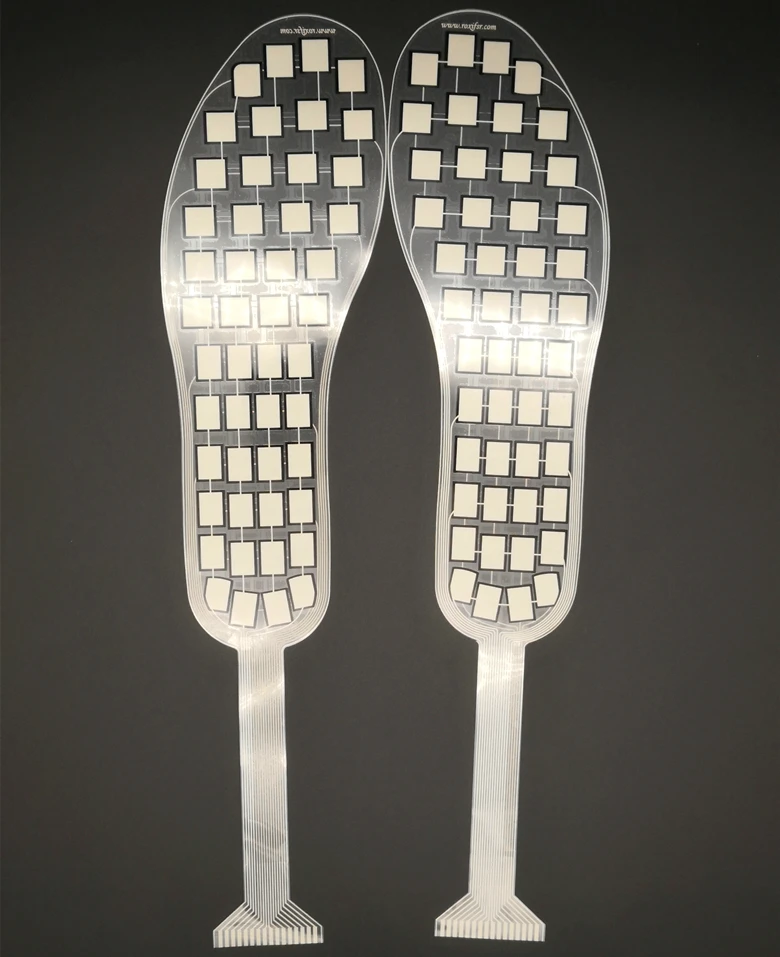

RX-ES40-48P-это датчик давления для ног европейского стандарта, код 40, общая длина 250 мм и конструкция массива из 12 линий * 4 столбцов. Один датчик имеет в общей сложности 48 автономных индукционных блоков, распределенных.

Площадь каждой точки зондирования одинаковая, и распределенный датчик давления принимает один t дизайн для каждой точки зондирования для достижения минимального помех. этот вид датчика Поддерживает настройки, и может проектировать различное количество точек датчика и регулировать расположение точек датчика в соответствии с требованиями.

Для того чтобы облегчить использование этого датчика, мы настроили три режима контакта для этого датчика. A. Общий терминал, который имеет высокие требования к плоскостности, является опционным и обычно соединен сваркой; B. Материнский терминал может быть соединен с корпусом терминала и может быть напрямую соединен с линией dupont с интервалом 2,54 мм, что удобно для подключения; C. подключите и вставьте линию FFC, стандартное межосевое расстояние линейного ряда составляет 1 мм, небольшое пространство.

6. Применимые поля

Плантарный тест распределения давления;

Механизм сбора данных;

Для реабилитации.

7. Примечание об использовании

А) площадь датчика должна быть плоской и соответствовать испытательной поверхности;

B) Избегайте острых объектов, воздействующих на чувствительную область;

C) феномен дрейфа температуры существует в датчике, поэтому Избегайте его использования, когда он выше 60 ℃;

D) для получения наилучших результатов испытаний рекомендуется наклеить мягкую резиновую прокладку, которая немного меньше площади зондирования.

8. Инструкции по покупке:

Это образец распределенного датчика. Если есть особые требования, его можно настроить.

Диапазон: диапазон устанавливается в соответствии со стандартным весом взрослого (около 70 кг). До тех пор, пока датчик не поврежден, превышение диапазона не повредит производительность теста датчика, а только повлияет на разрешение теста.

Тип терминала: учитывайте удобство использования, пожалуйста, правильно выберите режим контакта линии;

'
