Описание

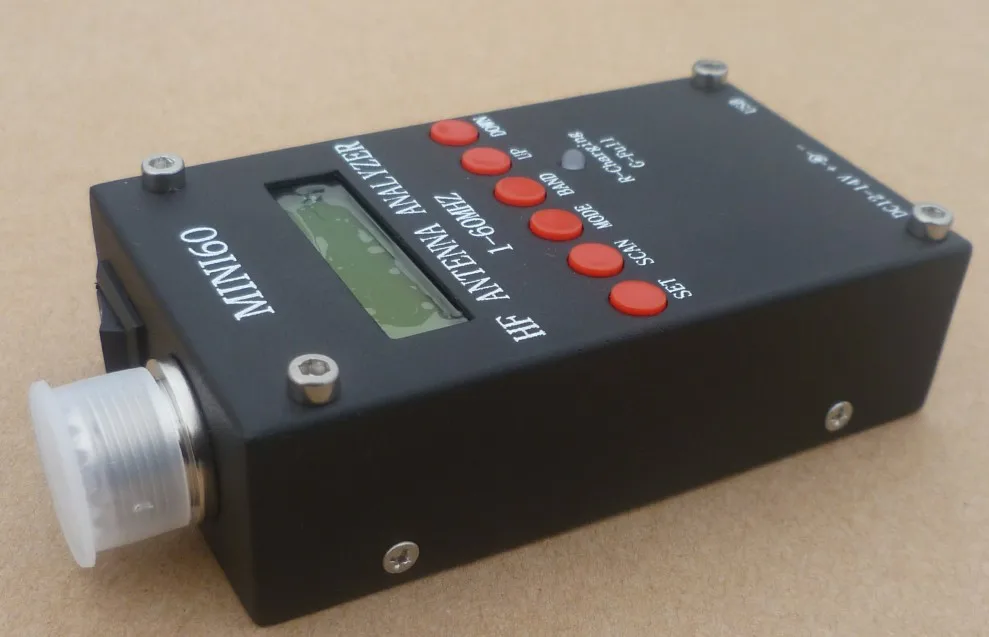

Модель анализатора антенны: ma60-x1
Поддержка USB для зарядки компьютера
Поддерживает зарядку электростанции 12-14 в
Используется одна литиевая батарея 3,7 в, рабочий ток 500-700ма, а батарея 1500-2000ма, обеспечивая непрерывное использование более 2 часов. Диапазон тестов 1-60 МГц
Вы можете изменить размер литий-полимерной батареи (70*45*7) или батареи сотового телефона (более 1500 мА) для более позднего обслуживания
Соединение M-head такое же, как и Коротковолновая станция, адаптер не требуется
Калибровки:
1. В меню настроек выберите "Калибровка".
2. На ЖК-дисплее прибора будет использоваться текстовая подсказка "отключение нагрузки", которая означает, что требуется ВЧ-соединение
Вся нагрузка исходит из терминала. Нажмите кнопку VAL, и экран покажет ход... "(" в процессе... ") показывает, что
Калибровка готова к запуску.
3. Затем появится запрос на подключение 50 Ω нагрузки "Conn 50 Ω нагрузки". Вставьте после 50 Ω Нагрузки кнопку VAL. Показать
Экран будет отображать "в процессе..." означает, что калибровка осуществляется
4. После этого появится запрос на подключение 150 Ω нагрузки "Conn 150 Ω нагрузки". Вставьте после Кнопки 150 Ω нагрузки VAL.
На дисплее будет указано "в процессе...", что калибровка осуществляется
5. После этого появится запрос на подключение 275 Ω нагрузки "Conn 275 Ω нагрузки". Вставьте после кнопки 275 Ω нагрузки VAL.
На дисплее будет указано "в процессе...", что калибровка осуществляется
6. После завершения калибровки отображается текст "Done" ("Done"). Это означает, что процесс калибровки был завершен и сохранен
Храните в EEPROM. Просто нажмите кнопку VAL, чтобы продолжить.
Подключение к ПК сканирования:
1. Подключите USB к компьютеру, и компьютер будет поиск драйвера
2. Подключите компьютер, нажмите 1, чтобы выбрать Подключение к ПК, и нажмите 6, чтобы подтвердить
3. Рабочий стол компьютера, мой компьютер, правая кнопка мыши, открытые свойства, откройте Менеджер устройств, посмотрите Новый com-порт, если вы видите устройство, но нет драйвера сначала для поиска драйвера FT232
4. Установите Новое свойство com-порта, установите скорость передачи до 56700, затем выберите advanced, выберите COM5, а затем подтвердите, что в менеджере устройств компьютера будет больше COM5 портов
5. Распакуйте приложение talent на 1 этаж к диску C и выполните pcc-sark100. Exe один раз
6. Нижний левый угол компьютера, запуск, вложение, открыть окно команды DOS, CD \ enter, входной сканер "PCC-sark100-ccom5-s1000000-e60000000-t100000-o130223. CSV, затем введите, обязательно обратите внимание на чехол, и пространство cCOM5 не порт SXXXXXX означает Запуск частоты сканирования exxxxxxx означает конечная частота TXXXX означает шаг oxxxxxx. CSV означает имя выходного файла
7. Откройте sark100-zploke.xls для импорта данных 130420.csv для анализа, компьютер должен установить WORD2007
8. Если вы получаете продукт без программного обеспечения, пожалуйста, свяжитесь со мной, чтобы отправить его онлайн
См. Http://ctarln.freebbs.tw/viewthread.php?Tid оценки пользователя = 1607 & extra = страница % 3 d1
