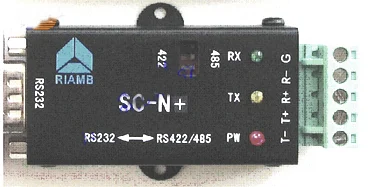

SC-N+ RS232-> RS422/485 пассивный изолированный интерфейс преобразования

I. Функции и особенности

1. Этот продукт представляет собой пассивное изолированное устройство rs232?rs422/485 конверсионного интерфейса. Он может завершить преобразование rs232?rs422 или rs232?rs485 сигналов интерфейса передачи данных.

2. Внутренний контроль направления данных, rs232собой RS485 режим преобразования не использует RS232 сигналы управления потоком. (запатентованная технология)

3. Высокая способность вождения и дальность передачи. Он может передавать 2 км дистанционно со скоростью 38,4 КБП.

4. Скорость передачи адаптивна от 110bps до 57.6Kbps.

5. RS422/485 сторона оснащена модулем защиты от молнии.

Индекс производительности

Электрический стандарт RS232, RS422/485

Режим работы: асинхронный полный дуплекс (RS422), асинхронный полудплекс (RS485) опционально

Скорость передачи 110BPS ~ 57,6 KBPS

Грузоподъемность может приводить 32 RS422/485 устройств

Расстояние передачи RS422/485 расстояние передачи 2 км (при скорости передачи 38,4 кбит/с)

Напряжение изоляции 1500 В (2500 В необходимо заказать)

В-третьих, описание порта проводки

RS232 сторона (стандартный DB9 розетка, включая контактный сигнал)

Среди них: Pin2 TxD (отправить); Pin3 RxD (получить); Pin5 Gnd (Заземление)

RS422/485 сторона) (выглядит 5-позиционный терминал)

T─ 422 send─/485 отправлять и receive─

T + 422 отправка +/485 передача +

R + 422 получить +

R─ 422 Receiving─

Защитное покрытие (обычно без проводки)
