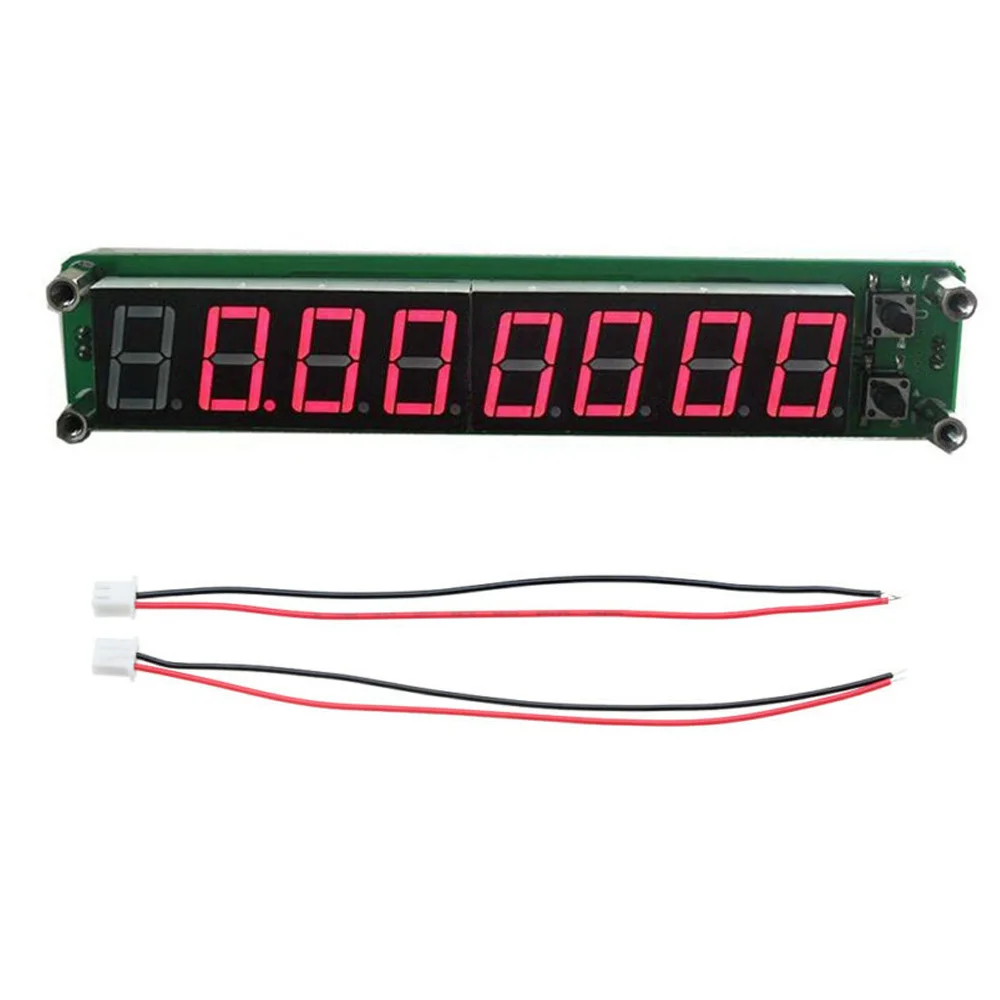

Счетчик частоты радиочастотного сигнала, тестер, 0,1-60 МГц, 20 МГц~ 2,4 ГГц, компонент

Описание

Особенности:

* 100% Новинка и высокое качество

* Изготовлен из высококачественного материала, прочный и практичный в использовании

* Используйте частотомер Microchip PIC16F648A, 2,4 ГГц.

Кристаллический осциллятор с температурным компенсированием и напряжением (2,5 ppm VC-TCXO).

* Уникальный контроль ворот и точный алгоритм времени (несвоевременное прерывание).

Время обновления дверцы (display refresh) составляет 0,01 сек/0,1 сек/1,0 сек, а значение частоты отображается в режиме реального времени.

* Одноконцевая Входная конструкция, трехканальное Измерение частоты (низкий канал/высокий канал/автоматический канал).

* Конструкция с двумя частотами, значение и режим IF/down частоты могут быть заданы отдельно.

* Использование восьми 0,56 дюймовых цифровых дисплеев высокой яркости, восемь регулируемых яркости.

* Структура Цепи проста и разумна, двухкнопочное управление, проста в эксплуатации.

* Установите Автоматическое сохранение, позвоните напрямую.

Параметры:

1. Время посадки

0,01 секунд

0,10 секунд

1,0 во-вторых

2. Измерительный канал (канал имеет низкое сопротивление)

* Низкая канал

Диапазон измерения: от 0,1 МГц до 60 МГц

Точность: ± 100 Гц (время затвора 0,01 1 с)

± 10 Гц (0,1 секунды)

± 1 Гц (1,0 секунд для ворот)

* Низкая чувствительность канала:

0,1 МГц до 10 МГц: лучше, чем 60 mVPP

10 МГц до 60 МГц: лучше, чем 60 mVPP

60 МГц-75 МГц: не протестировано

* Высокий канал (делится на 64)

Диапазон измерения: от 20 МГц до 2,4 ГГц

Точность: ± 6400 Гц (пороговое значение 0,01 секунды)

± 640 Гц (время затвора 0,1 1 С)

± 64 Гц (время затвора 1,0 1 С)

* Высокая чувствительность канала:

20 МГц до 30 МГц: лучше, чем 100 mVPP

30 МГц до 60 МГц: лучше, чем 50 mVPP

60 МГц до 2,4 ГГц: не протестировано

* Автоматическая канал

Высокие и низкие каналы канала автоматически выбираются в соответствии с частотой входного сигнала для определения частоты 60 МГц. Например, когда Амплитуда входного сигнала превышает 60 МГц и канал высокой частоты не может быть автоматически выбран, канал измерения высокой частоты должен быть выбран вручную.

3. В том случае, если установка

В-зависимом dual IF дизайн, минимальный Шаг частоты регулируется до 100 Гц, диапазон частот 0 ~ 99,9999 МГц, и если режим частоты можно установить для увеличения или уменьшения.

4. Опорной частоты

Кристаллический генератор (VC-TCXO) с регулятором температуры 13,000 МГц в посылка 5032 имеет стабильность частоты ±2. 5 ppm.

5. Рабочая Напряжение

Вход постоянного тока: DC 9 V ~ 15 V (с защитой от обратной полярности)

6. В настоящее время

Максимальная 160 мА (условия тестирования: 1 12 В постоянного тока; 2 красных светодиода; 3 восемь яркости)

7. Восемь светодиодный дисплеев, до восьми цифр.

8. Восемь светодиодов настраиваются по яркости и заводской установки на максимальную яркость.

9. Размер (Д * Ш * В): 125,5 мм × 25,5 мм × 21,5 мм (прибл.)

10. Качество компонентов 46g (NW)

11. Бортовой Интерфейс

Постоянный ток (интерфейс питания): HX2.54-2PРазъем

ВЧ (вход сигнала): HX2.54-2P гнездо

ICSP (интерфейс программирования): 2,54-6 P Pin

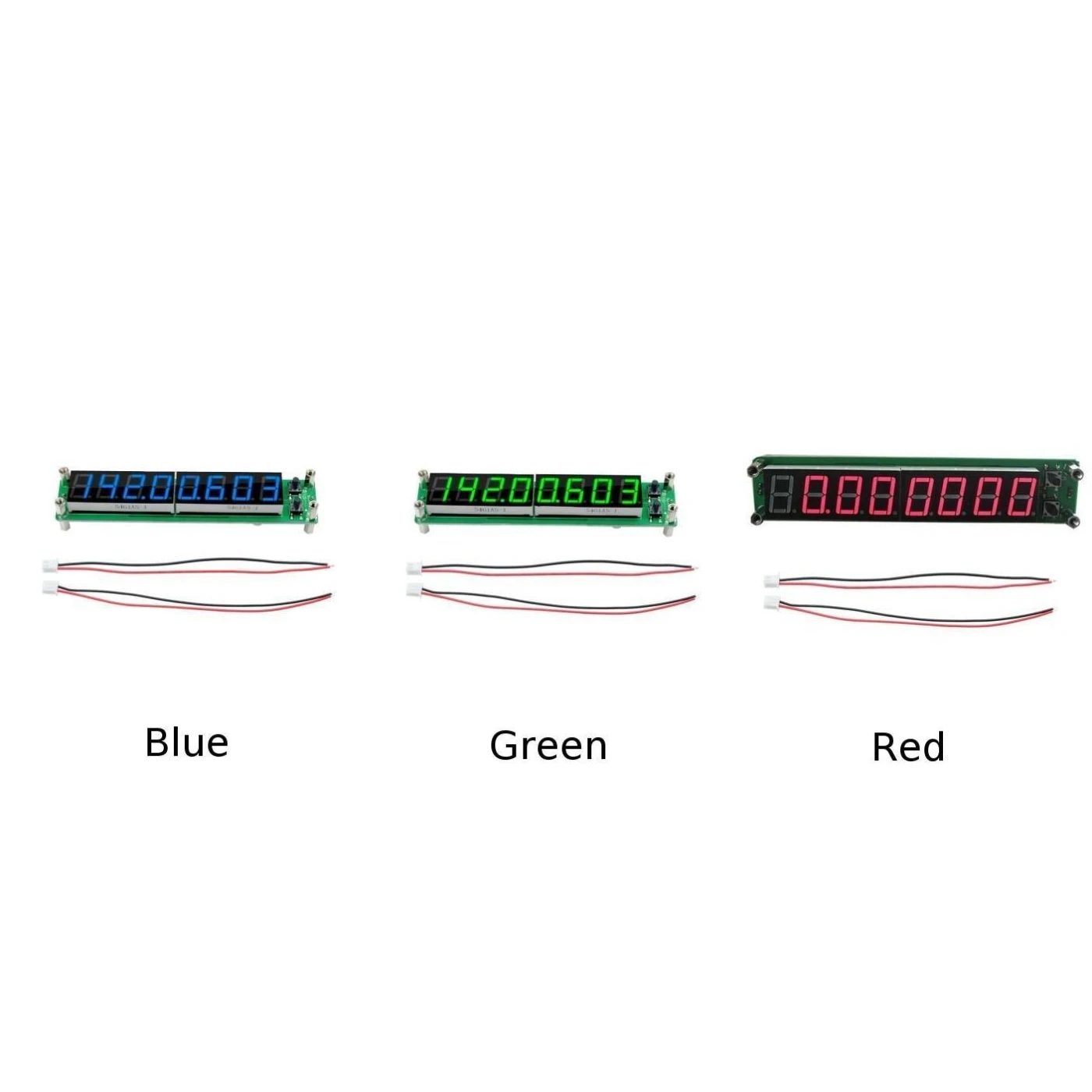

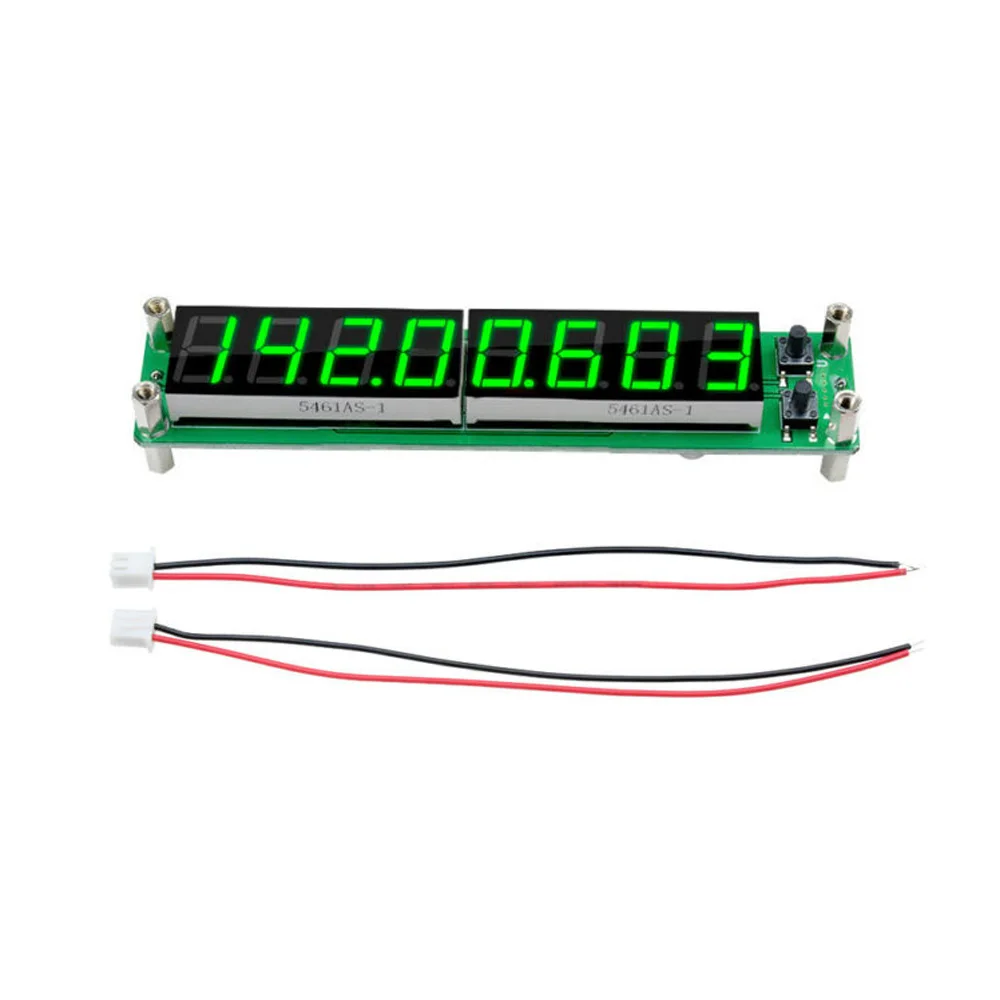

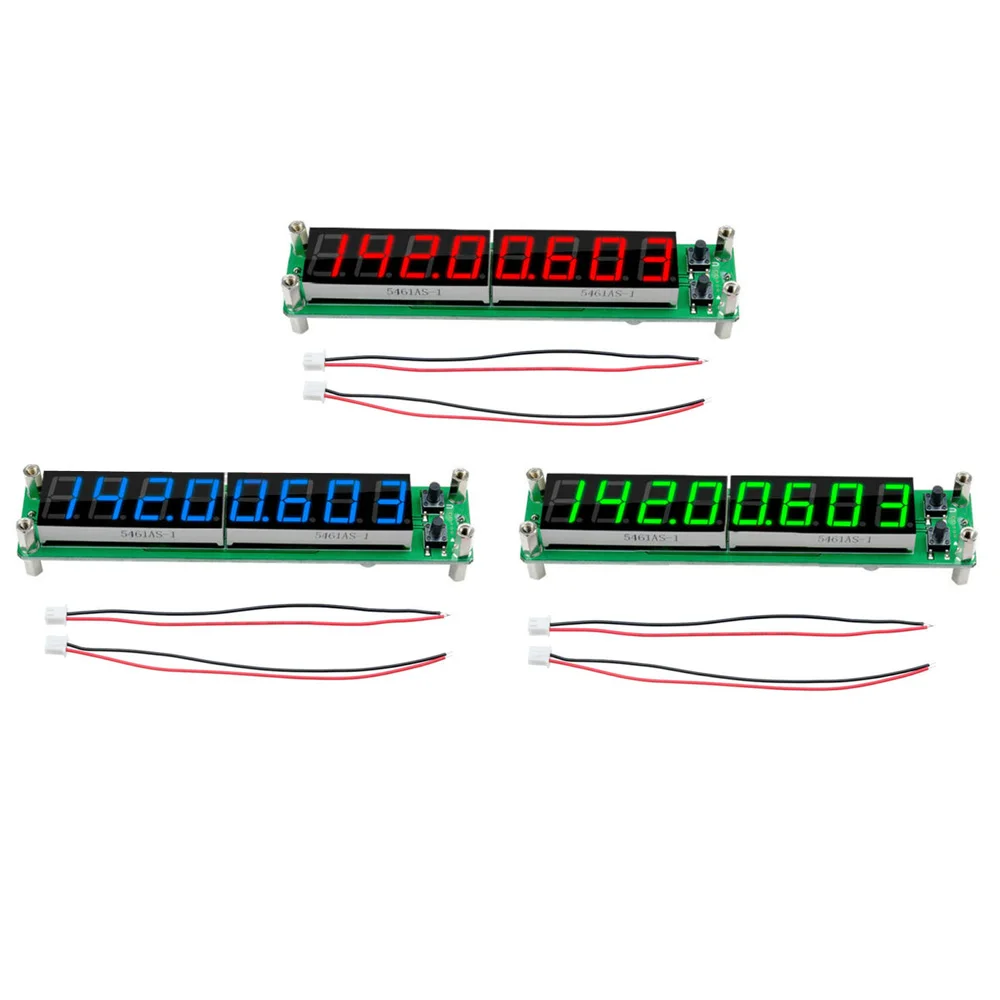

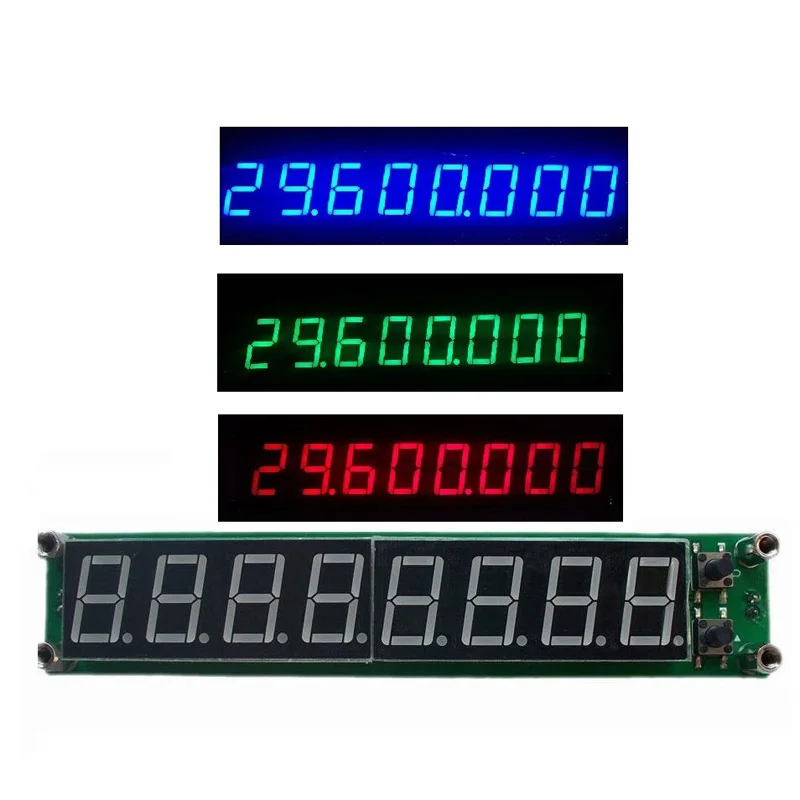

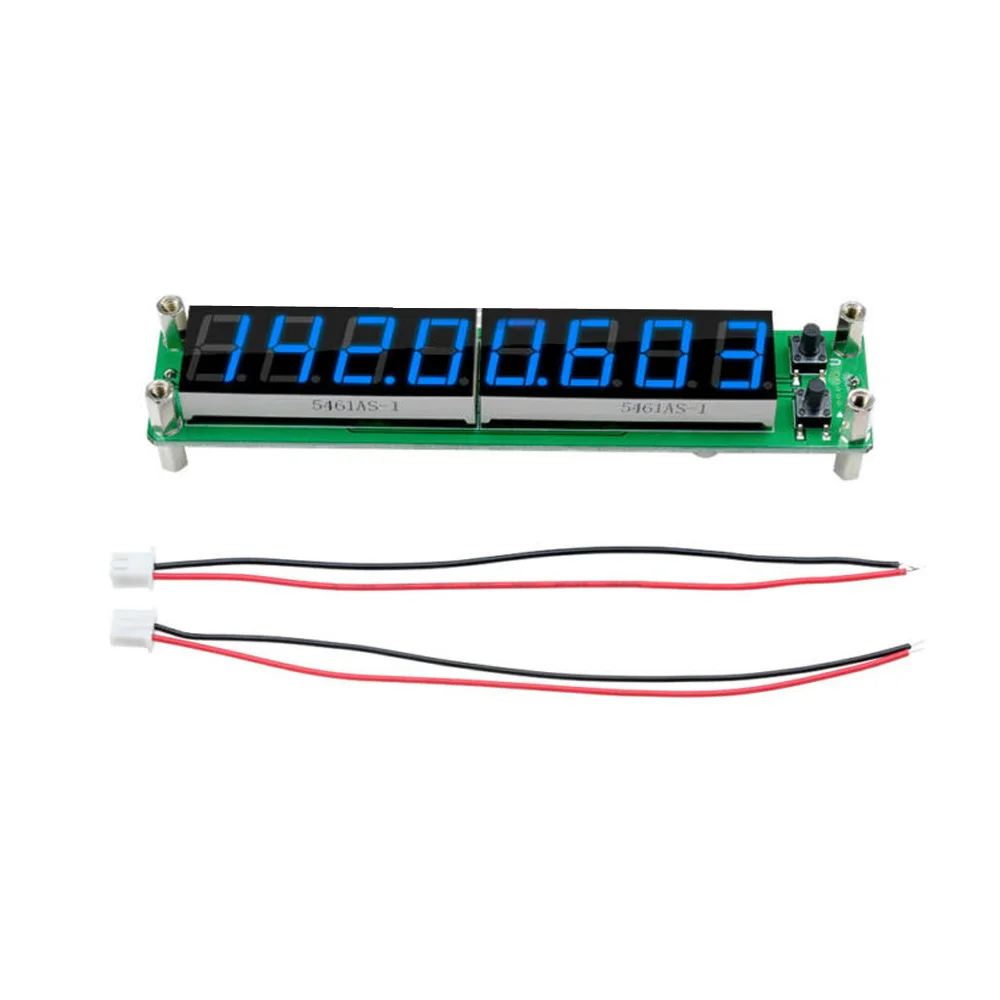

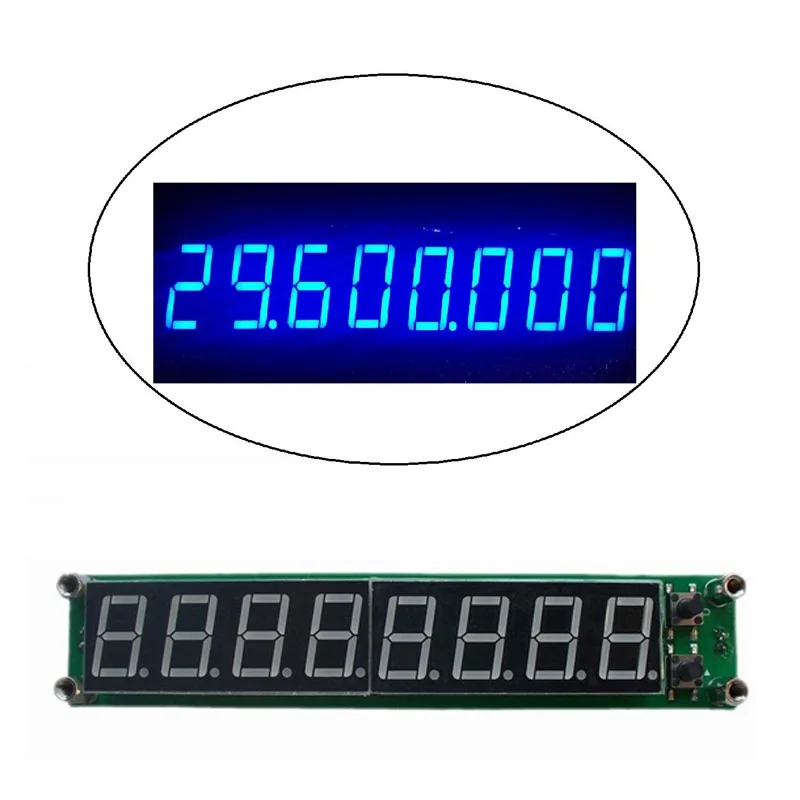

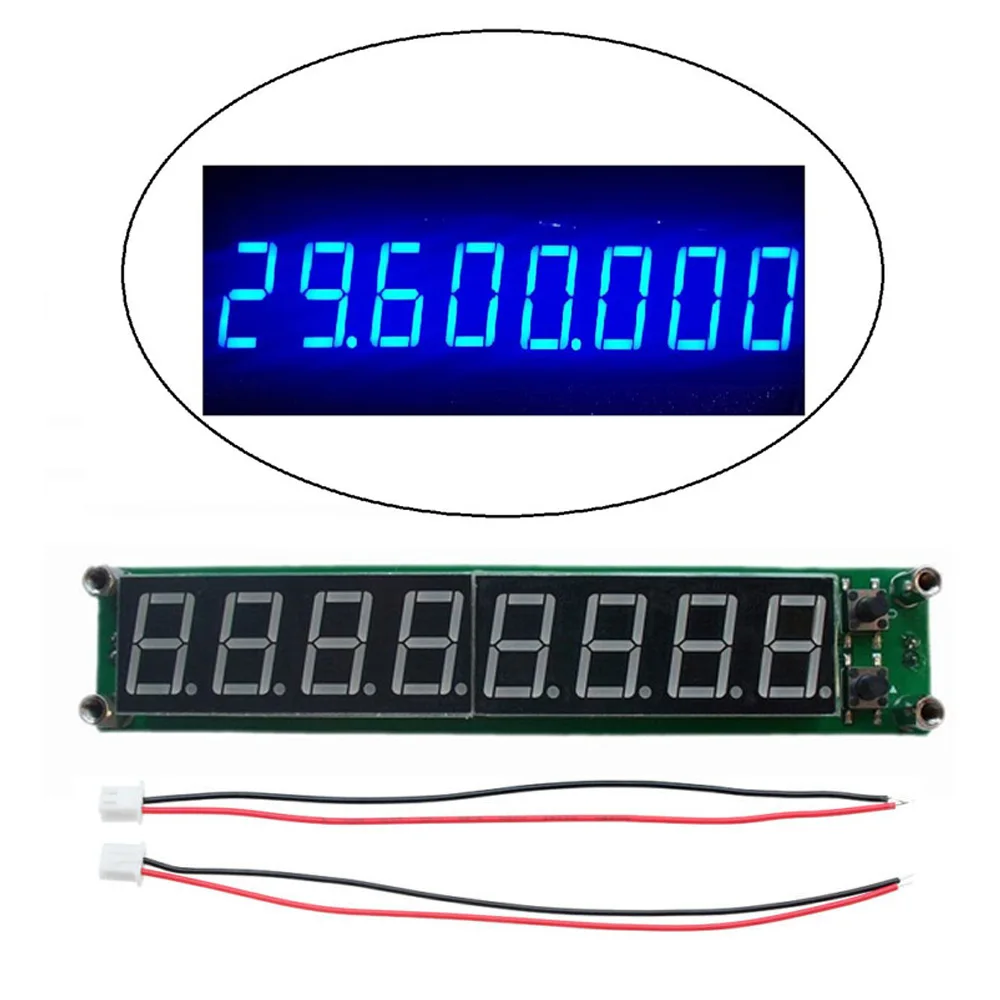

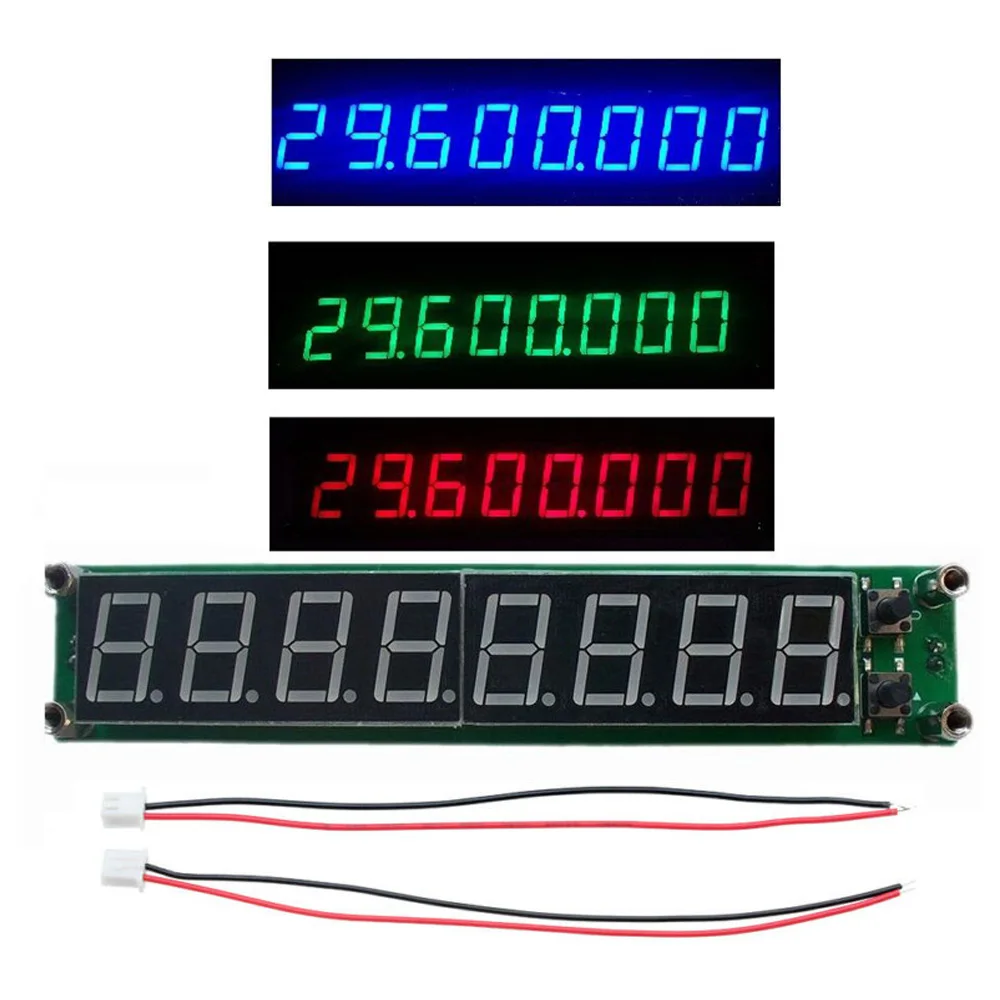

* Дополнительный цвет: красный, зеленый, синий (как показано на фотографии)

Посылка в комплект входит:

1 * счетчик частоты радиочастотного сигнала Светодиодный дисплей частотомер тестер 0,1-60 МГц 20 МГц ~ 2,4 ГГц

Примечание:

1. Реальный цвет товара может быть s светильник ly отличаться от изображений, размещенных на веб-сайте, по причине многих факторов, таких как яркость вашего монитора и светильник яркость.

2. Возможны незначительные отклонения в измерениях вручную.
