Описание

CH9121 UART в Ethernet модуль сервера MCU сетевой модуль

LC CH9121 последовательный к Ethernet модуль переноски CH9121 сетевой последовательный порт чип передачи, CH9121 внутренняя интеграция TCP/IP стека протокола, Может достичь двусторонней прозрачной передачи пакетов данных сети и данных последовательного порта, есть TCP клиент, TCP сервер, UDP клиент, UDP сервер 4 типа рабочих режимов, поддержка скорости передачи данных последовательного порта наивысшего уровня до 921600bps, его можно легко настроить с помощью верхнего программного обеспечения компьютера или команды последовательного порта, удобно и быстро.Функция:1, внутренний медиа-транспортный слой Ethernet (MAC) и физический уровень (PHY)2, может достичь двусторонней прозрачной передачи пакетов данных сети и данных последовательного порта.3, поддержка 10/100 M, полнодуплексный/полудуплекс адаптивный интерфейс Ethernet, совместимый с 802,3 протокола.4, поддержка MDI/MDIX линии автоматического преобразования5, поддержка DHCP автоматически получил ip-адрес, поддержка доступа к DNS домена.6, через верхнее компьютерное программное обеспечение или последовательный порт команды устанавливает параметры сети, такие как режим работы чипа, порт и IP7, режим работы Поддержка TCP клиента, сервер TCP и клиент UDP, сервер UDP 4 вида режима8, последовательный порт скорость передачи 300bps ~ 921600bps.9, последовательный порт ttl уровень совместимый 3,3 V и 5 V10, последовательный порт Поддержка полнодуплексной/полудуплексной последовательной связи, Поддержка RS485 отправить и получить автоматическое переключение11. Поддержка DHCP автоматическая функция получения ip-адреса.12, поддержка DNS системы домена13, поддержка настройки таймаута последовательного порта 0 ~ 2000 мс14, поддержка механизма поддержки15, напряжение питания: 3,3 В/5 ВПредставлено оборудование и инструкции1. Размер доски: 50*25 мм, вес: 12 г

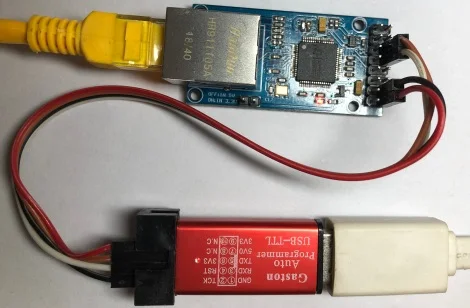

Сетевой модуль CH9121 UART к серверному модулю Ethernet MCU

2. Интерфейс Описание

3, описание конфигурации модуля и режима работы

Конфигурация параметров модуля разделена на две части: Базовая Настройка и конфигурация порта, основная Настройка включает в себя, имя устройства, сетевой параметр, функция аутентификации последовательного порта, функция аутентификации последовательного порта по умолчанию выключена, Дефолтирование через оборудование CFG0 pin Войдите в режим настройки порта материал, может через последовательный порт negotiation Войдите в режим настройки последовательного порта после открытия. CH 9121 поддерживает DHCP и ручной режим двумя способами установки основных параметров сети.3,1. TCP режим клиентаНа модели Клиента TCP, после зарядки в модуле, будет взять на себя активированный подключенный TCP серверный терминал, когда соединение установится, может достичь двусторонней прозрачной передачи пакетов данных сети и данных последовательного порта, в этом режиме, IP сервера TCP должен быть виден модулю, так что это означает, что через модуль IP может прямой пинг подключение сервера IP. В режиме Клиента TCP, поддержка локального последовательного порта случайный, поддержка через область удаленного обслуживания доступа к имени домена, чип внутренний по умолчанию открытый TCP Базовый механизм сохранения жизни, он может определить, что устройство автономно. Модель приложения Клиента TCP, как показано ниже: подходит для сбора данных на месте и режима загрузки сервера.

3,2. Tcp-сервера режимВ режиме сервера TCP, после зарядки в модуле, будет слушать локальный последовательный порт, есть ли подключение по запросу клиента, после того, как соединение установится, может достичь двусторонней прозрачной передачи пакетов данных сети и данных последовательного порта. В этом режиме IP Клиента TCP должен быть виден модулю, видимым значением является то, что IP клиента может непосредственно пропинговать через IP клиента (см. Раздел 4 для получения подробной информации). Модуль должен настроить параметры сети там: Рабочий режим, IP устройства, маска подсети, шлюз по умолчанию, порт устройства. Ip-адрес назначения, порт назначения и в этом режиме может поддерживать только одно TCP-соединение клиента одновременно.3,3. UDP режим клиентаВ режиме клиента UDP, после зарядки в модуле, будут отправлены данные в локальный порт (от IP назначения и порта) прозрачно передаваться на последовательный порт модуля. точно так же, передача данных последовательного порта модуля осуществляется через UDP путем передачи для установки IP назначения и порта. В данной модели модулю необходимо настроить параметры сети: Рабочий режим, IP устройства, маска подсети, шлюз по умолчанию, порт устройства. Ip-адрес назначения, порт назначения.3,4. Udp-сервер режимВ режиме сервера UDP, полученный отправляется в локальный IP и порт, все данные передаются в последовательный порт, отправляются в модуль данные последовательного порта также через UDP способ передачи для связи с IP и последовательным портом UDP, под этой моделью модуль должен настроить параметры сети есть: Рабочий режим, IP устройства, маска подсети, шлюз по умолчанию, порт устройства.4, инструкции по настройке и примерыCH9121 модуль поддерживает через верхнее компьютерное программное обеспечение или последовательный порт в командном наборе чип режим работы, последовательный порт IP и параметры, здесь, чтобы использовать верхнее компьютерное программное обеспечение для установки чипа в "TCP клиентский режим, И так как сервер TCP берёт связь TCP в качестве примера, выполните следующее:Советы: предлагаем клиенту выключить антивирусное программное обеспечение, 360 охранников и другое программное обеспечение брандмауэра перед тестированием.CH9121 модульTtl модуль последовательного порта5 В/3,3 В 5 В/3,3 ВGND заземлениеTXD RXDRXD TXD1, проводка: подготовьте один модуль последовательного порта ttl (например: CH340/FT232 и т. д.) и один кабель, используйте модуль CH9121, подключаемый к хост-компьютеру и маршрутизатору. Метод подключения модуля последовательного порта, как показано ниже:

Вопросы и ответы

Вопрос: часто задаваемые вопросы

Ответ: ответ на вопрос выше.

Вопрос: часто задаваемые вопросы

Ответ: ответ на вопрос выше.

Вопрос: часто задаваемые вопросы

Ответ: ответ на вопрос выше.

2, поисковое устройство: программное обеспечение для настройки открытого параметра, нажмите поисковое устройство, программное обеспечение перечислит все онлайн-устройства.

Получение параметров устройства: дважды щелкните устройство для настройки, и программное обеспечение автоматически получит параметры устройства.

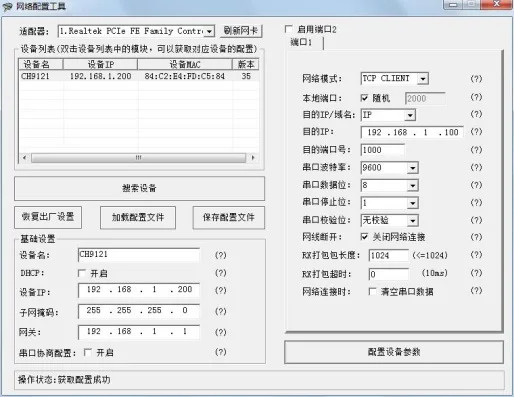

Параметры устройства по умолчанию указаны ниже:

Изменить параметры устройства: клиент может в соответствии с ними нужно установить различные параметры, вот пример изменения только "IP назначения" (Внимание: IP назначения нужен как TCP сервер конечного компьютера ip-адрес сохраняет соответствие)(1) Проверьте ip-адрес компьютера на конце сервера TCP, нажмите на нижний левый угол запуска компьютера --- введите CMD --- нажмите Enter --- введите ipconfig --- нажмите Enter, есть компьютерный IP адрес для 192.168.1.101

(2) Измените значение по умолчанию "IP назначения" 192.168.1.100 на 192.168.1.101, после изменения нажмите "настроить параметры устройства", чтобы сделать настройки действительными. Затем нажмите на устройство поиска, чтобы увидеть устройство с измененными параметрами следующим образом:

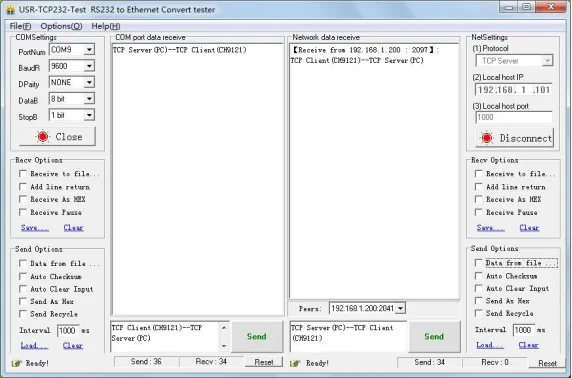

5, тест связи TCP:(1) Откройте "USR-TCP232-test-V1.3" TCP тестовое программное обеспечение, В соответствии с настроенным параметром CH9121 для установки "USR-TCP232-test-V1.3" в настройках COM и параметров Net Settings. Отдельно нажмите «открыть» и «прослушивать», если подключение успешно, интерфейс внутри появится CH9121 IP устройства (192.168.1.200) и номер порта (2098), как показано ниже:

(2) введите данные, которые будут отправлены в поле передачи данных, нажмите "отправить" для достижения связи TCP между CH9121 (клиент) и компьютером (сервер), следующим образом:
