Описание

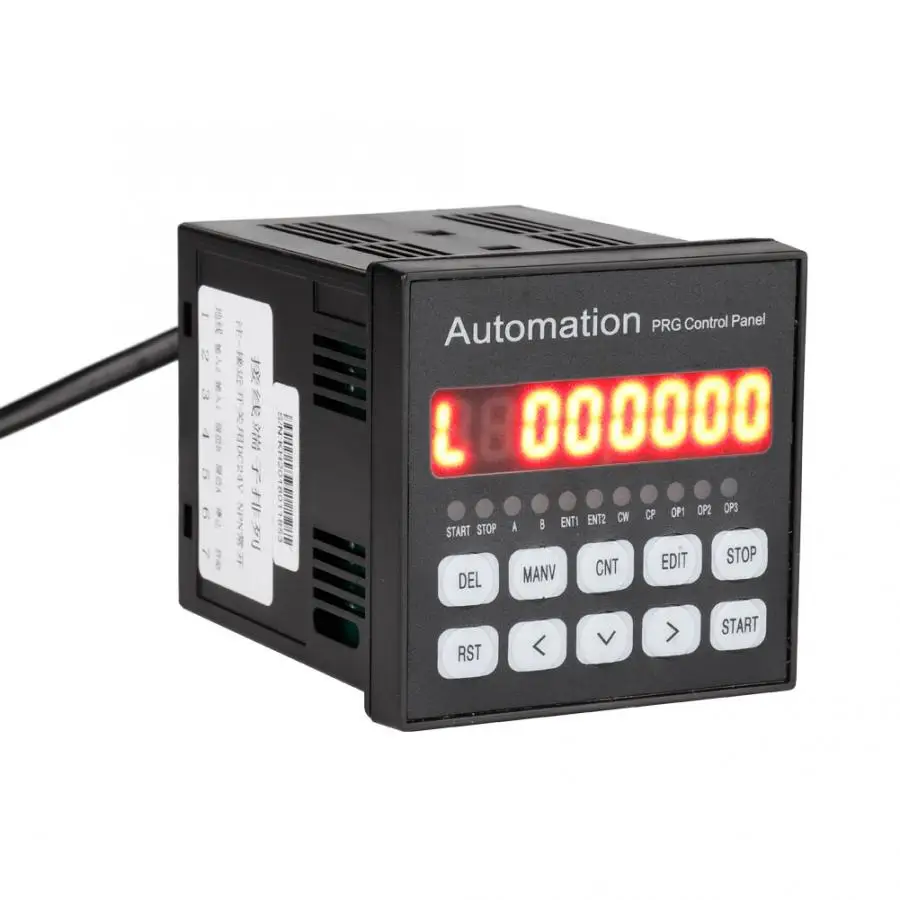

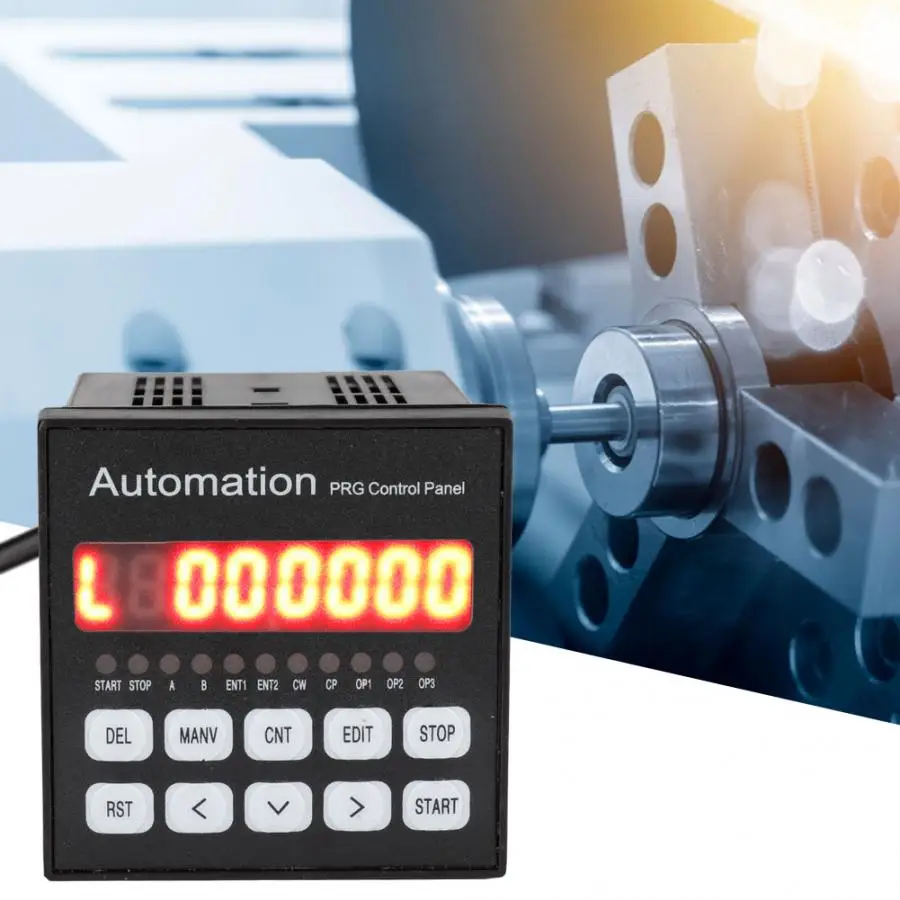

Шаговый контроллер одноосный шаговый двигатель программируемый контроллер 220 V CN Plug
Особенности:
Параметры:
Штекер: CN штекер 220 В
Спецификация инструкции: произвольный программируемый.
Выходная частота: 40 кГц.
Выходная частота: 1 Гц
Отражается номер программы воспроизведения: 99 светодиодных ламп
Вход: 6 (оптоэлектронная изоляция)
Выход: 3 (оптоэлектронная изоляция)
Диапазон непрерывного перемещения:-7999999 ~ 7999999
Состояние работы: Автоматическое состояние работы, состояние ручного запуска, состояние изменения программы, состояние настройки параметров.
Кривая подъема и падения: 2 (оптимизированная)
Дисплей Функция: 8 битовая цифровая трубка Дисплей, ручной/автоматический режим Дисплей, запуска/остановки состояние Дисплей, шаг/значение счетчика/программа Дисплей, редактировать программы, параметр Дисплей вход переменного тока/состояние выхода Дисплей, CP дисплей импульса и направления.
Функция автоматической работы: ее можно отрегулировать, и запуск и остановка автоматической работы могут контролироваться клавишей панели и уровнем терминала.
Функция ручного управления: регулируемое положение (можно установить ручную скорость нажатия на движение и щелчок на движение).
Функция настройки параметров: можно установить частоту взлета, кривую скорости, обратный зазор, ручную длину, ручную скорость, номер прерывания перемычка и скорость возврата.
Функция редактирования программы: может быть вставлена произвольно, удалена модифицируемая программа. Модель утилиты имеет функции Номера пропуска, 0 определение данных, ультра-длинное эффектное число и ультра-короткая функция суждения.
0-функция возврата: можно автоматически вернуть до 0 в обоих направлениях.
Инструкции по программированию: всего 14 инструкций; техническая поддержка.
Функция внешней работы: через Настройку параметров и программирование, внешнее прерывание операции может быть выполнено путем добавления переключателя на операционную и операционную клемму B;
Источник питания: AC 220 В (ошибка источника питания не превышает ± 15%).

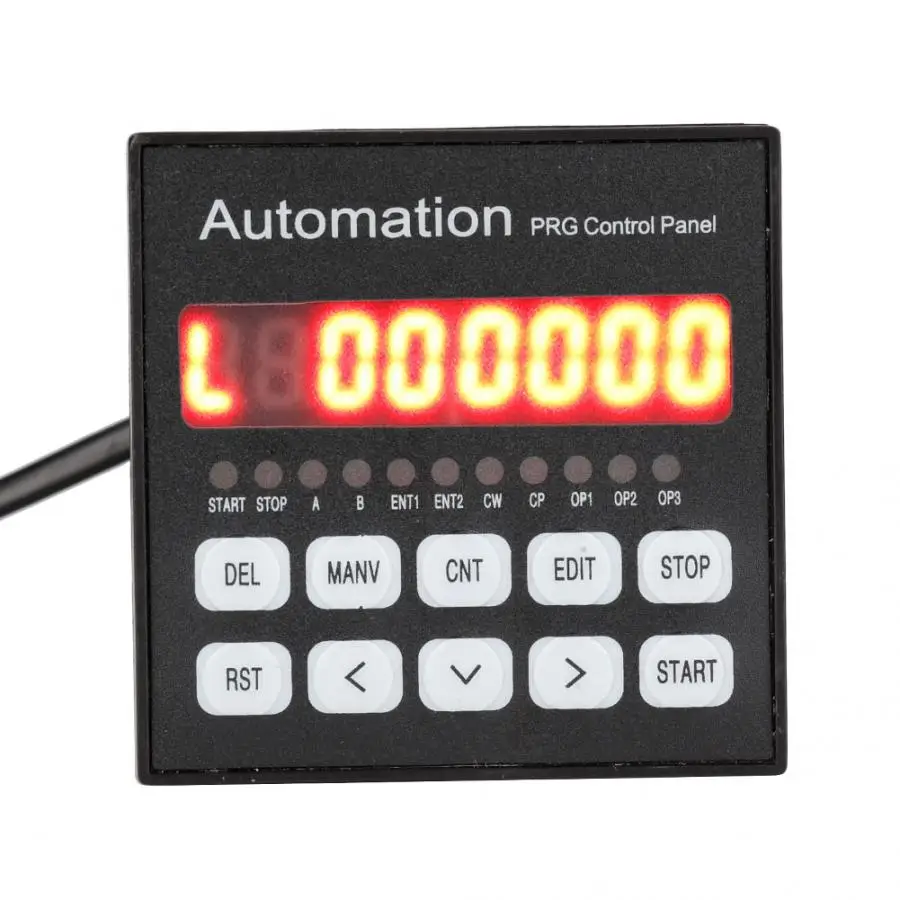

Схема передней панели включает:
1. Восемь цифровых дисплеев
2,6-way индикатор входного состояния
3. Трехходовой индикатор состояния выхода
4. Индикатор импульсного сигнала CP
5. CW индикатор направленного уровня
6. Кнопки: есть 10 кнопок, и большинство из них составные кнопки. Они имеют различные функции в разных странах.
Задняя панель показывает терминал, в том числе:
1. CP, CW и OPTP являются линиями управления шагового двигателя, которые соединены с соответствующим концом драйвера соответственно.
CP _ импульсный сигнал
Сигнал уровня рулевого управления двигателя CW _
Общий положительный конец OPTO _ первых двух сигналов
Состояние CP и CW соответствует Индикатору на панели соответственно.
2. Запуск: Программа запуска запускается автоматически, эквивалентно ключ запуска на панели.
3, Стоп: пауза бегущей программы, эквивалентная клавише СТОП на панели, а затем Запуск снова, программа продолжает работать.
4, операция и B является одной из основных функций этого контроллера: для шагового двигателя, мы, как правило, осуществляем контроль количественного позиционирования, например, управляющий мотор с определенной скоростью для выполнения определенного перемещения, этот способ легко решить, Можно запрограммировать только скорость и смещение. но до сих пор существует множество элементов управления, которые не могут быть расположены заранее, таких как шаговый двигатель управления, работающий в одном направлении от начальной точки до остановки после расцепляющий переключатель, И, конечно, обратная направляется обратно в исходную точку. например, шаговый двигатель должен бегать вперед и назад между двумя коммутаторы каналов n раз, и так далее. В этих условиях мы не знаем заранее смещение удельного значения шагового двигателя, и как следует программировать? этот контроллер использует:" Прерывание операции ", которую мы называем" операцией "и" операцией в ". возьмите «Операция» в качестве примера, рабочий процесс: когда программа работает, если «Операция» снова входит сигнал, мотор для уменьшения скорости остановки, программа прервана здесь, Программа запоминала координаты прерывания, программа прыгнула на адрес ввода «операции», указанный в программы для запуска программы.
5. Вход 1 и вход 2 путем переключения входного конца.
6. Выход 1, выход 2 и выход 3.
7. COM +, COM-I/O Количество Переключателей внешнего источника питания, этот источник питания DC12V/0,3 A, COM + является положительным концом, COM-отрицательный конец, этот источник питания обеспечивается внутренней изоляцией контроллера.
8, ~ 220 V контроллер входного сигнала.
Входной сигнал и выходной сигнальный интерфейс цепи:
"Пуск", "выключение", "операция", "операция в", "вход 1" и "вход 2" этого контроллера являются входными сигналами, и они имеют ту же цепь входного интерфейса. "выход 1", "Выход 2", "выход 3" Называются выходными сигналами. Они имеют одинаковую схему выходного интерфейса. Входные и выходные цепи имеют фотоэлектрическую изоляцию, чтобы убедиться, что контроллер не мешает друг другу. Внутренний источник питания (+ 5 В) и внешний источник питания (+ 12 В) независимы друг от друга и не имеют электрического соединения. Два набора питания снабжены двумя самостоятельными обмотками внутреннего трансформатора контроллера.
Состояние выходного сигнала импульсного количественный ввод сигнала Соответствует Индикатору на панели соответственно. для входа, входной низкий уровень (когда переключатель закрывает) загорается, и обратно загорается; для выхода выход 0 Низкий уровень, индикатор выключен, И свет включен.
Настройка параметров
Способ входа и выхода из состояния настройки параметров заключается в том, чтобы удерживать ключ параметров в течение более 5 секунд в ручном состоянии, пока вы не входите в состояние настройки параметров. после завершения настройки параметров нажмите клавишу exit для возврата в ручное состояние (параметр будет автоматически защищен).
Параметры отображаются в двух линиях, первая линия показывает имя параметра, а вторая линия показывает данные параметров.
Модификация параметров: как только вы входили в состояние настройки параметров, отображается первая линия {JF -----}. и первые два имени параметров flash display: если нажмите {g}, {g}, покажет следующее или последнее имя параметра. если вы нажимаете клавишу Enter, вы входите в состояние изменения данных параметров, когда первый Мигающий Дисплей данных, Например, нажмите «go», «go», данные будут изменены. если вы нажимаете клавишу {}, {>}, вы перейдете к следующей для модификации и так далее. после модификации данных нажмите «введите», чтобы подтвердить, нажмите «отменить», чтобы оставить модификацию.
Одним словом, настройка параметров осуществляется шестью клавишами: перемещая левые и правые клавиши, курсор перемещается в соответствующее положение, затем цифровой будет скакать дисплей, А затем измените значение с помощью клавиш вверх и вниз; введите статус изменения данных с помощью ключа ввода, После завершения модификации данных Используйте ключ возврата, чтобы подтвердить выход или отменить ключ, чтобы оставить модификацию.
Посылка список:
1 * контроллер
Примечание:
Пожалуйста, обратите внимание, если вам нужен адаптер.
1) We accept Alipay, West Union, TT. All major credit cards are accepted through secure payment processor ESCROW.
2) оплата должна быть произведена в течение 3 дней с момента заказа.
3) If you can't checkout immediately after auction close, please wait for a few minutes and retry Payments must be completed within 3 days.
About shipping
1. Доставка по всему миру. (За исключением некоторых стран и армейской почтовой службы/почтовых отделений флота)
2. Orders processed timely after the payment verification.
3. Мы отправляем только на подтвержденные адреса заказа. Ваш адрес заказа должен соответствовать вашему адресу доставки.
4. The images shown are not the actual item and are for your reference only.
5.Время доставки услуги предоставляется перевозчиком и не включает выходные дниПраздничные и выходные дни. Время доставки может меняться, особенно во время праздниковСезон.
6. If you have not received your shipment within the period, please contact us. We will track the shipment and get back to you as soon as possible with a reply. Our goal is customer satisfaction!
7.Из-за наличия и разницы во времени, мы выберем для отправкиТовар с нашего первого доступного склада для быстрой доставки.
8. We seller are not in charge of import duty, buyer is responsible for that. Any dispute caused by this is unreasonable.
9. Покупатель BR, пожалуйста, предоставьте cpf или cnpj, вам будет лучше получить его быстрее. Спасибо
Возврат и замена возможны
1. You have 7 days to contact us and 30 days to return it from the date it was received. If this item is in your possession more than 7 days, it is considered used and WE WILL NOT ISSUE YOU A REFUND OR REPLACEMENT. There are NO EXCEPTIONS! Shipping cost is bear by both seller and buyer in half.
2. Все возвращенные товары должны быть в оригинальной упаковке иВы должны предоставить нам номер отслеживания доставки, конкретная причинаДля возврата и вашего заказа #.
3. We will refund YOUR FULL WINNING BID AMOUNT, upon receipt of the item in its original condition and packaging with all components and accessories included, AFTER BOTH Buyer and Seller cancel the transaction from aliexpress. OR, you may choose to have a replacement.
4. Мы будем нести всю стоимость доставки, если продукт (ы) не является (являются) как рекламируется.
О отзывы
We maintain high standards of excellence and strive for 100% customer satisfaction! Feedback is very important We request that you contact us immediately BEFORE you give us neutral or negative feedback, so that we can satisfactorily address your concerns.
Невозможно решить проблемы, если мы о них не знаем!
Характеристики
- Бренд
- Fdit
- Тип двигателя
- Двигатель постоянного тока
- Номер модели
- Step Controller
