AVR ISP программатор, совместимый с AT AVRISP mkII от ATMEL Профессиональный программист в системе. Поддерживает все устройства AVR с интерфейсом ISP или PDI, включая XMEGA Поддержка s AVR Studio 4/5/6 или более поздней версии (поставляется с прошивкой для AVR Studio 5, может быть обновлено до Поддержка других AVR Studio версии)

Особенности Поддерживает все устройства AVR с интерфейсом ISP или PDI, и некоторые 51 устройство Программы Flash и EEPROM Поддерживает плавкие предохранители и программирование бит блокировки На основе прошивки AVRISP mkII Возможность обновления для поддержки будущих устройств Регулируемая скорость программирования ISP до 8 м частоты Совместимый с USB 2,0 (полная скорость, 12 Мбит/с) 3 дополнительных кабеля к целевой плате Питание от USB шины, не требует внешнего источника питания

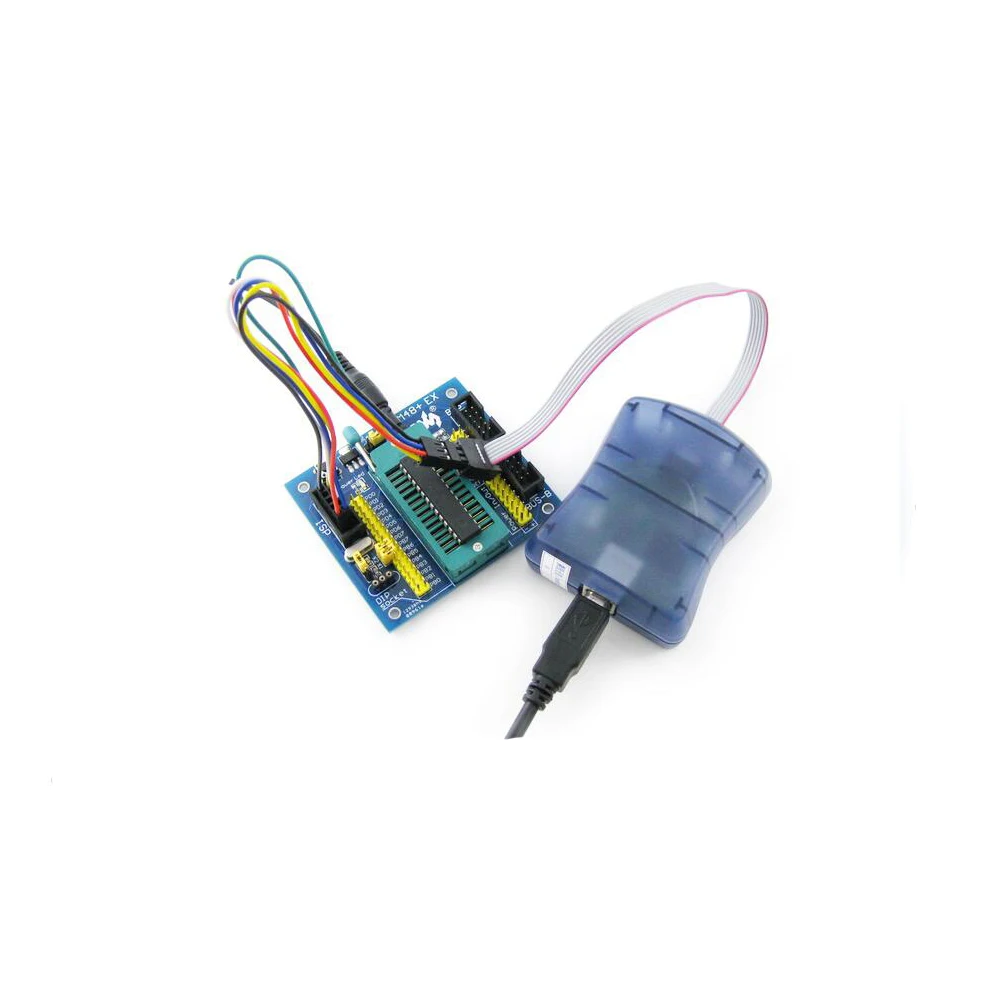

Подключение USB AVRISP XPII к целевой плате (Нажмите на изображение, чтобы увеличить) AVRISP mkII совместимый -Совместим с AVR ISP, прост в использовании, стабильный и надежный На основе прошивки AVRISP mkII -Определяется как AVRISP mkII в AVRStudio, высокоскоростное Программирование Обновляемое встроенное программное обеспечение -Прошивка обновляется для поддержки будущих устройств -Автоматическое обновление Поддерживает программное обеспечение -AVR Studio 4/5/6 или WINAVR (GCC) используется в качестве фронтальный программного обеспечения -Поддерживает файлы программы, генерируемые IAR, ICCAVR, CVAVR Устройство Поддержка -USB AVRISP XPII поддерживает все устройства AVR с интерфейсом ISP и PDI. Поддержка новых устройств будет дополнена новыми версиями AVR Studio. -Поддержка AT86RF401/AT89S51/AT89S52

Поддерживает все различные версии напряжения и скорости устройств, указанных в таблице выше.
Проверьте больше поддерживаемых устройств:UC3, Мега, SAM , Крошечный, Xmega

Производительность
-Высокоскоростные программы FLASH, EEPROM, предохранители и бит блокировки
-Это займет всего 2,5 S для программы 12 к файл программы с проверкой (скорость программирования была установлена до 1 м, в то время как максимальная скорость может быть до 8 м)

Подключается к ПК
-Использует интерфейс USB для связи с фронтальным программным обеспечением (возможно, AVR Studio)
-Использование PDIUSBD12, USB 1,1 (полная скорость USB 2,0) 12 Мбит/сек
-Каждый USB AVRISP XPII имеет уникальный идентификатор, ПК может соединяться с несколькими устройствами одновременно

Подключается к мишень доска
USB AVRISP XPII подключается к целевой плате через 3 дополнительных кабеля. В зависимости от наличия разъема на целевой плате кабель должен быть изменен соответственно.
-Стандартный 6-pin разъем ISP, используя 6-контактный ISP кабель
-Стандартный 10-контактный разъем ISP, используя 6-pin к 10-контактный ISP кабель
-Пользовательский разъем ISP, используя 6 многоцветные пользовательские соединительный кабель с разъемом кабеля
На рисунке 1 и 2 показаны выходы для 10-контактный и 6-pin-коннекторы ISP.

Рисунок 1. 10-контактный разъем ISP

На рисунке 2. 6-pin разъем ISP

Питание от USB автобус
-Тянет питание от шины USB, нет необходимости в дополнительных источниках питания
-Целевая плата должна быть запитана от другого источника питания

Посылка содержание

USB AVRISP XPII USB кабель 6-pin кабель (запасные) 6-pin к 10-контактный ISP кабель 6-многоцветные пользовательские соединительный кабель с разъемом кабеля Руководство пользователя компакт-диска
