1 989 руб.

Описание

ShenzhenMaker магазин RPi плата драйвера двигателя Raspberry Pi A +/B +/2B/3B/3B + плата расширения двигателя постоянного тока

Обзор

Плата драйвера двигателя RPi дает вашим Pi возможность управлять двумя электродвигателями постоянного тока или одним шаговым двигателем. Это идеальный выбор для DIY мобильного робота на основе Raspberry Pi.
Особенности
Поддерживает Raspberry Pi A +/B +/2B/3B Freescale h-мост драйвер MC33886, контролирует двигатели постоянного тока для поворота в обоих направлениях Встроенный регулятор 5 В, обеспечивает питание для Raspberry Pi Встроенный ИК-приемник, используемый для дистанционного управления робота Мульти Защита цепи, Отличная стабильность
2а Самовосстанавливающийся Предохранитель, сохранить ваш Pi в безопасности
Чип драйвера оснащен отключением короткого замыкания для большого выходного тока, функция отключения низкого напряжения
Обратная Защита полярности для выхода двигателя
Антиобратный диод для источника питания
Диапазон входного сигнала питания: 7 V ~ 40 V Одномоторный выходной ток: до 5А Ток питания для Raspberry Pi: до 2A

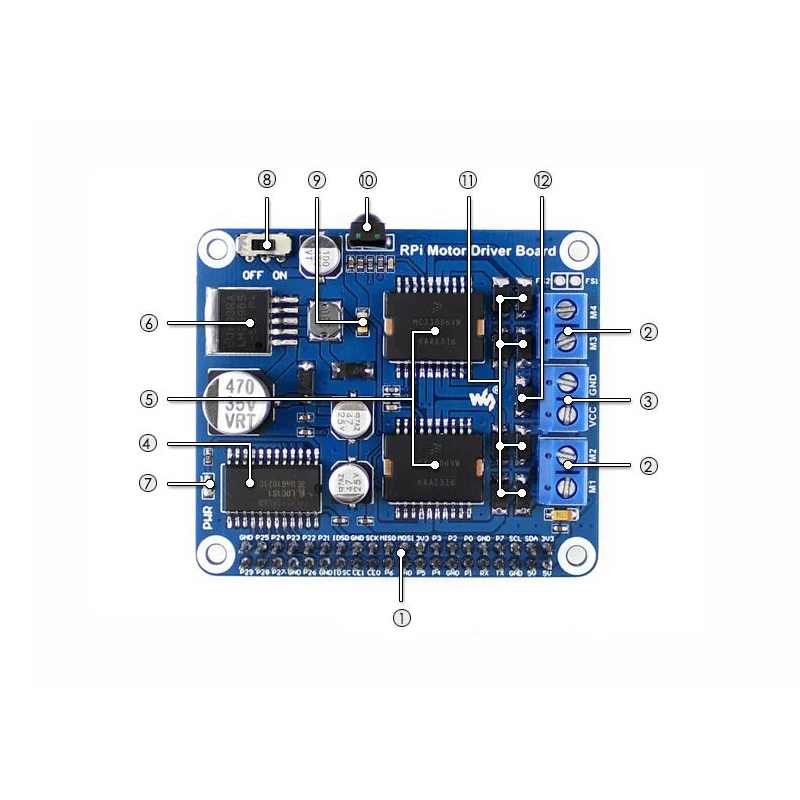

What's on Board

ShenzhenMaker магазин RPi плата драйвера двигателя Raspberry Pi A+/B+/2B/3B/3B+ плата расширения двигателя постоянного тока

1. Интерфейс Raspberry Pi GPIO: для подключения Raspberry Pi

2. Винт двигателя: для соединительных двигателей

3. Внешний вход питания

4. 74LVC4245AD: преобразование уровня напряжения чип, буферное устройство

5. MC33886: привод двигателя

6. LM2596-5.0: регулятор 5 В

7. Мощность индикатор

8. Выбор мощности Raspberry Pi

ВЫКЛ.: Raspberry Pi обеспечивает питание платы драйвера двигателя

ВКЛ: плата драйвера двигателя позволяет Raspberry Pi

9. С ИК-приемником

10. Диоды Шотки: защищает драйвер двигателя

11. 2а Самовосстанавливающийся Предохранитель

12. Источник питания анти-обратный диод

Фото
ShenzhenMaker магазин RPi плата драйвера двигателя Raspberry Pi A+/B+/2B/3B/3B+ плата расширения двигателя постоянного тока

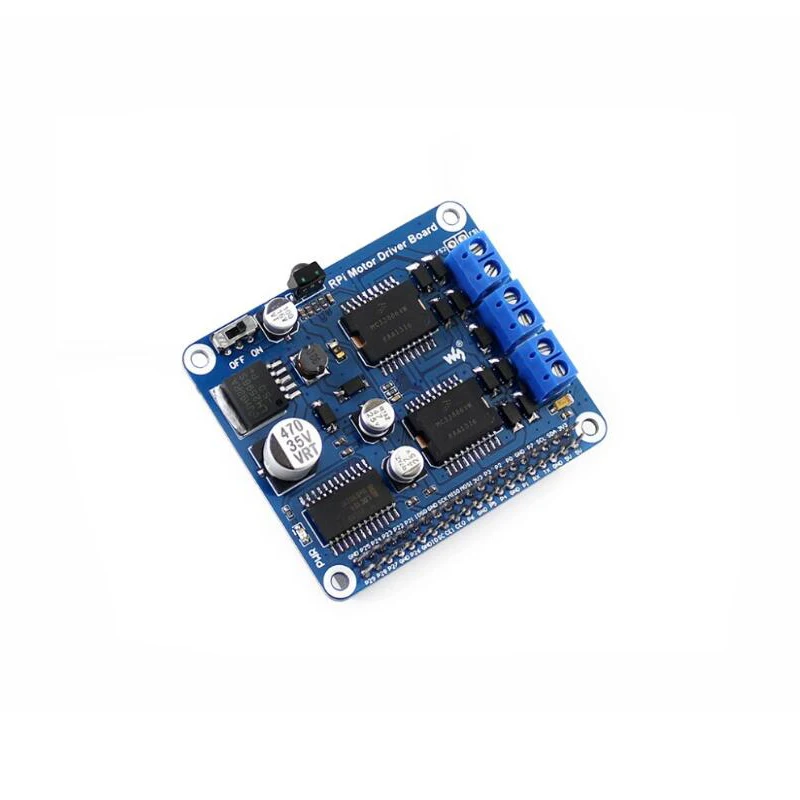

RPi мотор драйвер платы
ShenzhenMaker магазин RPi плата драйвера двигателя Raspberry Pi A+/B+/2B/3B/3B+ плата расширения двигателя постоянного тока
RPi драйвер платы заднего вида
ShenzhenMaker магазин RPi плата драйвера двигателя Raspberry Pi A+/B+/2B/3B/3B+ плата расширения двигателя постоянного тока

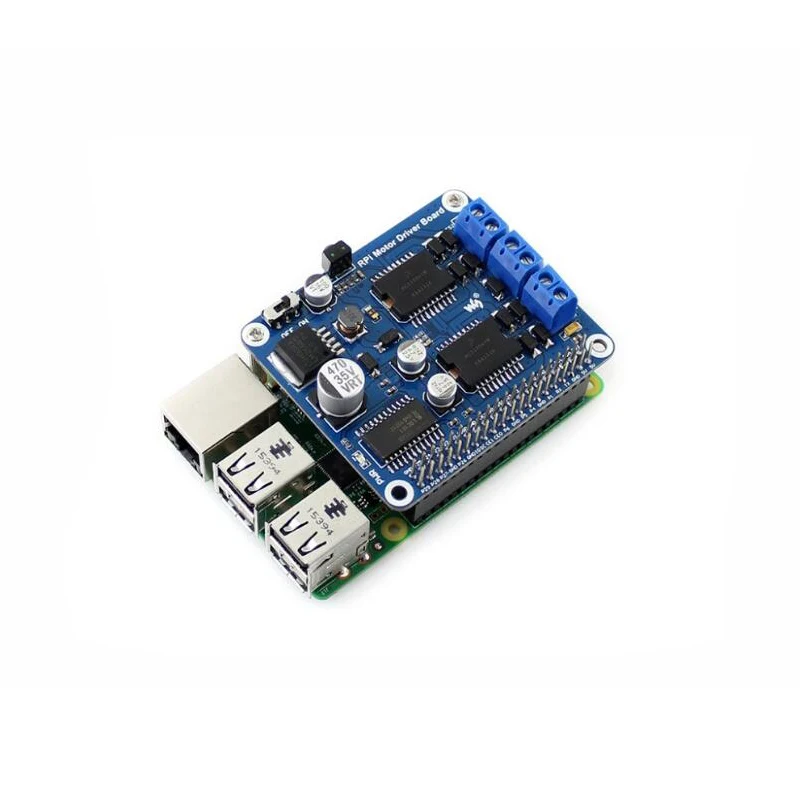

RPi плата драйвера двигателя, соединяющаяся с Raspberry Pi

Примечание: фотографии только для справки, другие платы/модули/аксессуары не включены в цену.

Размеры

ShenzhenMaker магазин RPi плата драйвера двигателя Raspberry Pi A+/B+/2B/3B/3B+ плата расширения двигателя постоянного тока

Развития ресурсы

Вики: www.waveshare.com/wiki/RPi_Motor_Driver_Board

Вес:0,036 кг

Плата драйвера двигателя RPi x 1 Набор винтов RPi (2 шт) x 1
1ShenzhenMaker магазин RPi плата драйвера двигателя Raspberry Pi A+/B+/2B/3B/3B+ плата расширения двигателя постоянного тока
2ShenzhenMaker магазин RPi плата драйвера двигателя Raspberry Pi A+/B+/2B/3B/3B+ плата расширения двигателя постоянного тока

Характеристики

Бренд
Sunhokey
Тип товара
Драйвер
Номер модели
JA-0033
