ST-LINK/V2, встроенный отладчик/программист для STM8 и STM32

Описание продукта:

ST-LINK/V2-это встроенный отладчик и программист для семейств микроконтроллеров STM8 и STM32. Одиночный Модуль интерфейса провода (SWIM) и интерфейсы JTAG/последовательной отладки провода (SWD) используются для связи с любым микроконтроллером STM8 или STM32.

Приложения STM8 используют интерфейс USB с полной скоростью для связи с программным обеспечением STMicroelectronic's ST vivial Development (STVD) или ST vivial Program (STVP).

Приложения STM32 используют интерфейс USB full speed для связи с Atollic, IAR, Keil или TASKING интегрированными средами разработки.

Ключ Особенности

Питание 5 В от usb-разъема Интерфейс USB 2,0 с полной скоростью Кабель стандарта USB A-mini B Плавать Особенности 1,65 в до 5,5 В поддерживаемое НАПРЯЖЕНИЕ приложения для плавания Поддержка низкоскоростных и высокоскоростных режимов плавания Скорость программирования: 9,7 Кбайт/с на низкой скорости и 12,8 Кбайт/с на высокой скорости Плавающий кабель для соединения с приложением через стандартный ERNI вертикальный (ref: 284697 или 214017) или горизонтальный (ref: 214012) разъем Плавающий кабель для соединения с приложением через штыревой разъем или разъем с шагом 2,54 мм Джтаг Особенности НАПРЯЖЕНИЕ приложения от 1,65 в до 3,6 В поддерживается интерфейсом JTAG и толерантными входами 5 В Кабель JTAG для подключения к стандартному JTAG 20-контактный разъем шаг 2,54 мм разъем Поддержка функции прямого обновления прошивки (DFU) Светодиодный индикатор состояния, который мигает во время связи с ПК Рабочая температура от 0 до 50 °C

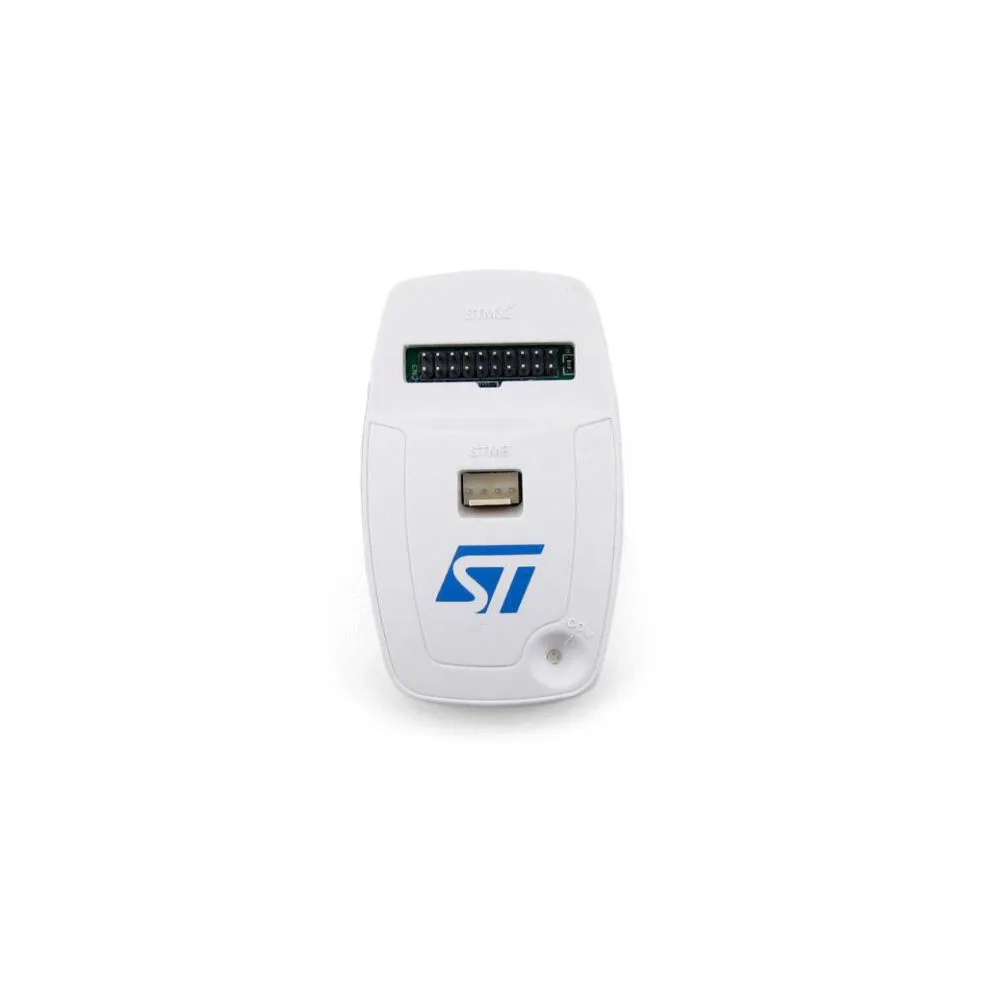

Фото

Применение пример

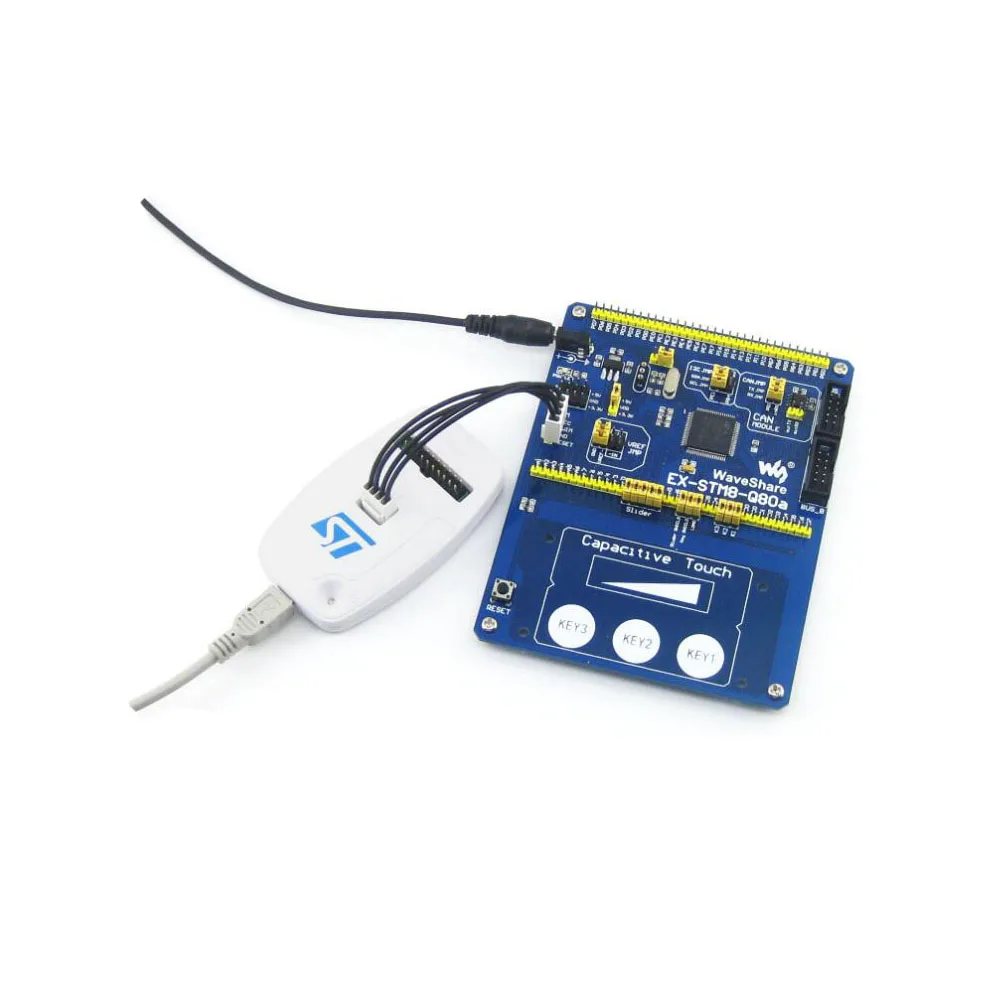

Подключение ПК и платы приложений STM8/STM32 через ST-LINK/V2 для установки аппаратного подключения:

Поддерживаемые устройства

Микроконтроллеры, поддерживаемые STVP выпуск 3.2.8:

Производственная линия	Микроконтроллер
STM32	STM32F100xx, STM32F101xx, STM32F102xx, STM32F103xx, STM32F105xx, STM32F107xx, STM32F2xxx, STM32F4xxx, STM32L15xx6, STM32L15xx8, STM32L15xxB, STM32L151xC, STM32L151xD, STM32L152xC, STM32L152xD, STM32L162xD, STM32TS60, STM32W108C8, STM32W108xB, STM32W108xC, STM32W108xZ
STM8	STM8AF51x, STM8AF52x, STM8AF61x, STM8AF62x, STM8AH51x, STM8AH61x, STM8S003K3, STM8S003F3, STM8S005C6, STM8S005K6, STM8S007C8, STM8S103xx, STM8S105xx, STM8S207xx, STM8S208xx, STM8S903F3, STM8S903K3, STM8L101xx, STM8L15x, STM8L16x, STM8TL52x4, STM8TL53x4

SW драйвера

При подключении ST-LINK/V2 к компьютеру через usb-интерфейс требуется usb-драйвер, который должен быть установлен правильно.

Нажмите на ссылку ниже, чтобы скачать:

Usb-драйвер ST-LINK/V2 для Windows 7, Vista и XP

Соединение с STM8 приложений

ST-LINK/V2 должен быть подключен к STM8 с помощью плавающего кабеля. Два плавательных кабеля поставляются с продуктом:

Плоская Лента со стандартным разъемом ERNI с одного конца и 4-контактный разъем на другом конце

Плоская Лента завершилась 4-контактный, 2,54 мм, с низким уровнем затрат разъем с двух сторон

Рис. 1. Распиновка ST-LINK/V2 SWIM header рис. 2. Подключение с платой приложения STM8

Соединение с STM32 приложений

Для STM32 события, ST-LINK/V2 должен быть подключен к приложению с использованием стандартных 20-контактный разъем female-female JTAG Плоская Лента предусмотрена.

ST-LINK/V2 статус

Светодиодный labe светодиодный 'COM' на верхней части ST-LINK/V2 показывает состояние ST-LINK/V2 (независимо от типа подключения). В тех случаях, когда:

Светодиодный мигает красным цветом:Первое перечисление USB с ПК происходит. Если он постоянно мигает красным, возможно, драйвер USB не обнаружен. Светодиодный красного цвета:Связь между ST-LINK/V2 и ПК установлена (конец регистрации). СВЕТОДИОДНЫЙ Мигающий зеленый/красный:Обмен данными осуществляется между целевой и ПК. Светодиодный зеленого цвета:Последнее сообщение было успешным. Светодиодный оранжевого цвета:ST-LINK/V2 не удалось связаться с целью.
