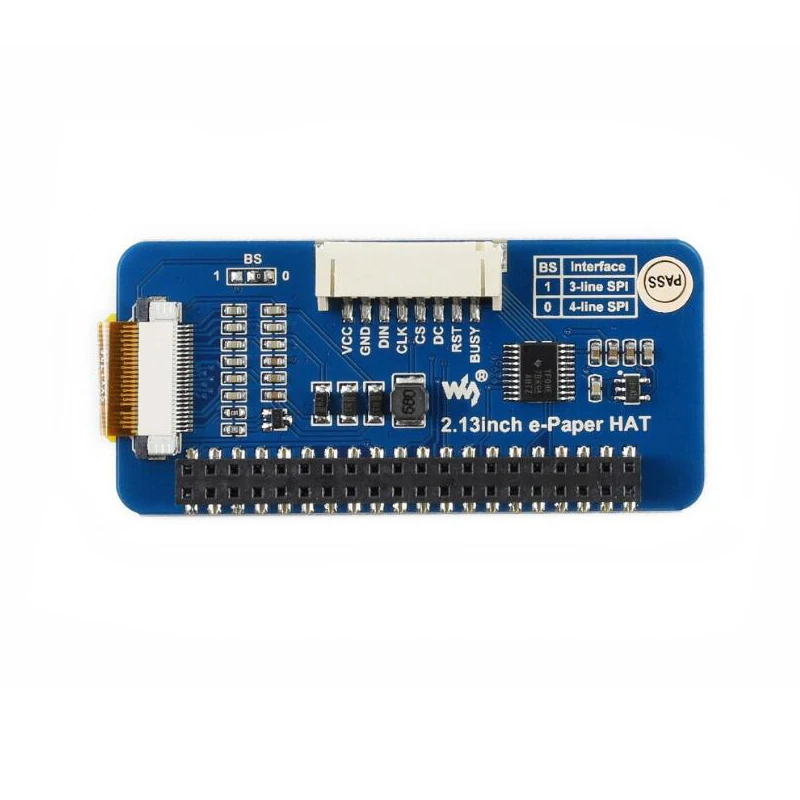

ShenzhenMaker Store 2,13 ''e-paper HAT, 250x122, 2,13 дюймов E-Ink дисплей для RaspberryPi 2B/3B/Zero W, цвет: черный, белый

Описание

ShenzhenMaker Store 2,13 ''e-paper HAT, 250x122, 2,13 дюймов E-Ink дисплей для RaspberryPi 2B/3B/Zero W, цвет: черный, белый

250x122, 2,13 дюймов E-Ink дисплей шляпа для Raspberry Pi

Обзор

Это шапка для E-Ink display HAT для Raspberry Pi, 2,13 дюймов, разрешение 250x122, со встроенным контроллером, общающаяся через интерфейс SPI, поддерживает частичное обновление.

Благодаря таким преимуществам, как ультра низкое энергопотребление, широкий угол обзора, четкий дисплей без электричества, это идеальный выбор для применения, таких как этикетка полки, промышленный инструмент и так далее.

Особенности

Нет подсветки, сохраняет отображение последнего содержания в течение длительного времени даже при выключении питания Ультра низкое энергопотребление, в основном питание требуется только для освежения Совместим с Raspberry Pi 2B/3B/Zero W Консервированные припои подушечки для SPI интерфейс для подключения с другими Платы контроллеров, такими как Arduino/Nucleo и т. д. Поставляется с разработками и руководством (примеры для Raspberry Pi/Arduino/STM32)

Технические характеристики

Рабочее напряжение: 3,3 В Интерфейс: SPI Размер изображения: 65 мм × 30,2 мм Размер дисплея: 23,71 мм × 48,55 мм Шаг точки: 0,194 × 0,194 Разрешение: 250 × 122 Цвет дисплея: черный, белый Серый уровень: 2 Время частичного обновления: 0,3 s Время полного обновления: 2 s Мощность обновления: 26,4 МВт (typ.) Мощность в режиме ожидания: <0,017 МВт Угол обзора:> 170 °

Интерфейс

Символ	Описание продукта:
VCC	3,3 V
GND	Заземления
NC	NC
DIN	SPI MOSI pin-код
CLK	SPI SCK pin-код
CS	Выбор чипа SPI, низкий активный
Постоянного тока	Выбор данных/команд (высокий для данных, низкий для команды)
RST	Внешний сброс, низкий активный
BUSY	Выходное состояние работы, высокая активная

Демо

Фото

Размеры
