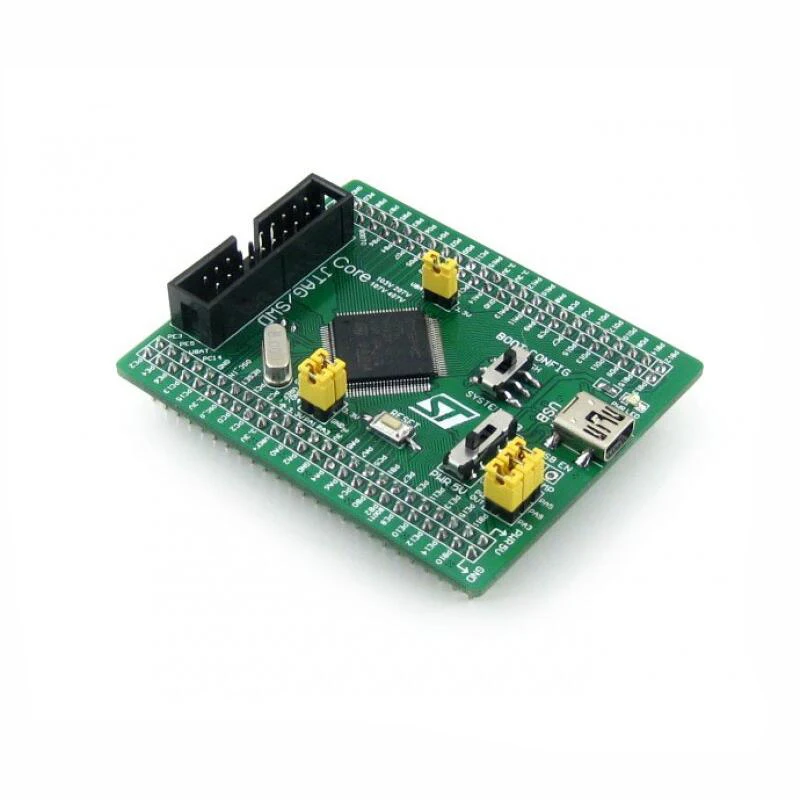

Купить ShenzhenMaker Store Core107V, STM32F1 основная плата

Описание

ShenzhenMaker Store Core107V, STM32F1 основная плата, разработка, код, программное обеспечение

STM32 небольшая плата с MCU STM32F107VCT6, полный расширитель IO, интерфейс JTAG/SWD

Обзор

Core107V-это небольшая STM32 макетная плата, которая имеетSTM32F107VCT6Устройство в качестве микроконтроллера, поддерживает дополнительное расширение. Идеально подходит для запуска разработки приложений с семьёй STM32F.

Как Минимальная готовая к запуску система, Core107V интегрирует интерфейс связи USB, JTAG/SWD Программирование/интерфейс отладки, цепь часов, управление питанием USB, выбор режима загрузки и так далее.

Кроме того, штырьковые разъемы на задней стороне позволяют подключать Core107V-в вашу программная плата и играть в качестве основной цепи MCU в вашей системе. ВсеПорты ввода/выводаДоступны на штырьковых заголовках, и шаг заголовка разработан как2,54 мм.

What's On Board

STM32F107VCT6:Высокая производительность STM32 MCU, который отличается: Ядро:Cortex-M3 32-разрядный процессор RISC Рабочая частота:72 МГц, 1,25 DMIPS/МГц Операционной Напряжение:2-3,6 V Посылка:LQFP100 Ввода/вывода:80 Память:256 КБ флэш-памяти, 64 Кб оперативной памяти MCU интерфейсы связи:3 x SPI, 3 x USART, 2 x UART, 2 x 2S, 2 x 2c, 1 x Ethernet MAC, 1 x USB OTG, 2 x CAN Конвертеры AD & DA:2 x AD (12 бит, 1 мкс, 16 каналов); 2 x DA (12 бит) Отладки/программирования:Поддержка JTAG/SWD (отладки последовательного провода), поддерживает IAP AMS1117-3.3 (с нижней стороны):3,3 V регулятор напряжения MIC2075 (с нижней стороны):SMS, телефонный звонок, электронная почта, на борту USB power устройство управления Мощность переключения питания,Питание от подключения 5 В или USB Режим загрузки переключатель,Для настройки BOOT0 pin-код Мощность индикатор Кнопка сброса Натяжной канат длиной 25 м Кварцевый резонатор 32,768 K кристалл (на нижней стороне),Для внутреннего RTC с калибровкой Интерфейс JTAG/SWD:Для отладки/программирования Разъем USB,Используется для создания USB связи между ПК и STM32 макетной платой Расширитель IO (включая VCC/GND),Все контакты MCU доступны на дополнительные разъемы для дальнейшего расширения 5Vin выносной,При использовании usb-хоста/OTG требуется Электропитание 5 В USB джемпер Короткий Джемпер при использовании USB Откройте перемычку для отключения от портов ввода/вывода VBAT Перемычка выбора Короткий перемычка для использования системы питания Откройте перемычку для подключения VBAT к внешнему питанию, например, к батарее VREF Перемычка выбора Короткий Джемпер для подключения VREF +/VREF-к VCC/GND Откройте перемычку для подключения VREF +/VREF-к другим персонализированные булавки через перемычку

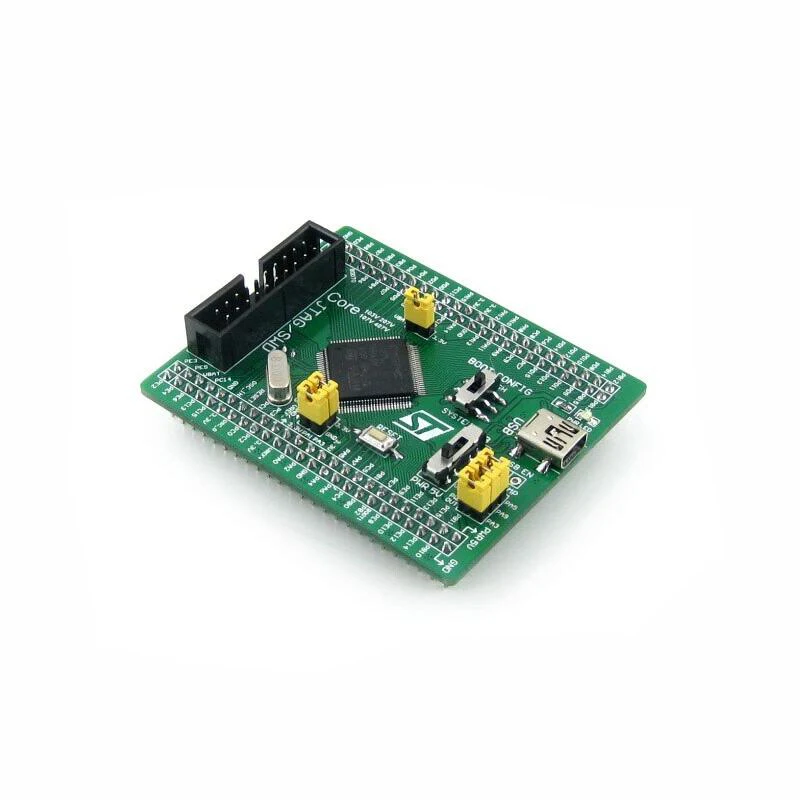

Фото

Примечание:
Core107V предоставляет интерфейс JTAG/SWD для отладки, но не интегрирует любую функцию отладки, требуется дебюгер.
Материнская плата и программист/дебюгер на фотографиях не включены в цену.
