ShenzhenMaker Store двойной мотор драйвер MC33926

Описание

ShenzhenMaker Store двойной мотор драйвер MC33926

Обзор

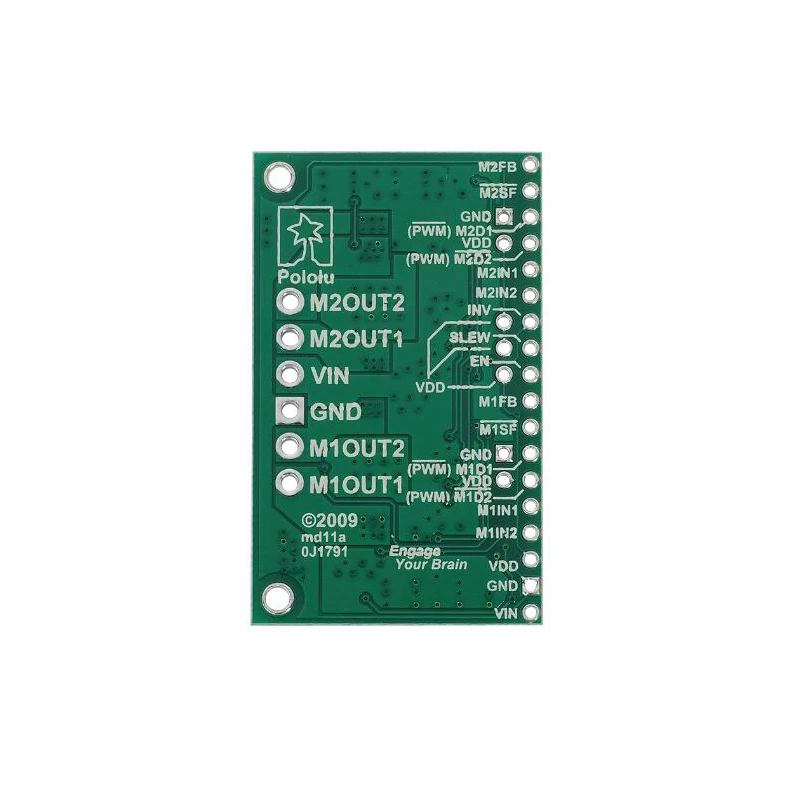

Pololu Dual MC33926 Motor Driver Carrier-это breakout board с двумя Freescale MC33926 H-мост ICs. Он может поставить до почти 3 постоянного тока на канал на два матовых мотора постоянного тока на 5-28 в, и он может переносить Пиковые токи до 5 А на канал в течение нескольких секунд, это отличный универсальный драйвер двигателя для средних двигателей постоянного тока и для роботов с Дифференциальным приводом, которые используют такие двигатели.

В MC33926 поддерживает ультразвуковой (до 20 кГц) широтно-импульсная модуляция (ШИМ) моторного выходного напряжения, что избавляет от звуковой переключения звуков, вызванные контроль скорости вентилятора, и токовые отзывы для каждого двигателя выводят аналоговое напряжение на соответствующий FB pin, который пропорционально выходному току.

Так как эта плата является носителем для Freescale Semiconductor MC33926 H-мост, мы рекомендуем внимательно считывать данные MC33926 (1 МБ pdf).

Ключ Особенности:

Breakout board for Freescale's MC33926 full h-мост обеспечивает высокое качество и экономичный двойной контроллер двигателя для вашего проекта Обеспечивает постоянную доставку 3A на каждый из каналов двигателя, что позволяет использовать различные размеры двигателей постоянного тока, не беспокоясь Современные Отзывы и защита от недостаточного напряжения позволяют вам контролировать ваше и неисправность в безопасности вашего применения Защита от обратного напряжения на напряжении двигателя (логическое напряжение не имеет обратной защиты

Применение идеи:

Робототехника Управления двигателем постоянного тока

Примечание:Этот продукт может быть достаточно горячим, чтобы сгореть вас задолго до перегрева чипа. Будьте внимательны при обращении с этим продуктом и другими подключенными к нему компонентами. Это может быть улучшено путем добавления теплоотвода или форсированного воздушного потока.
